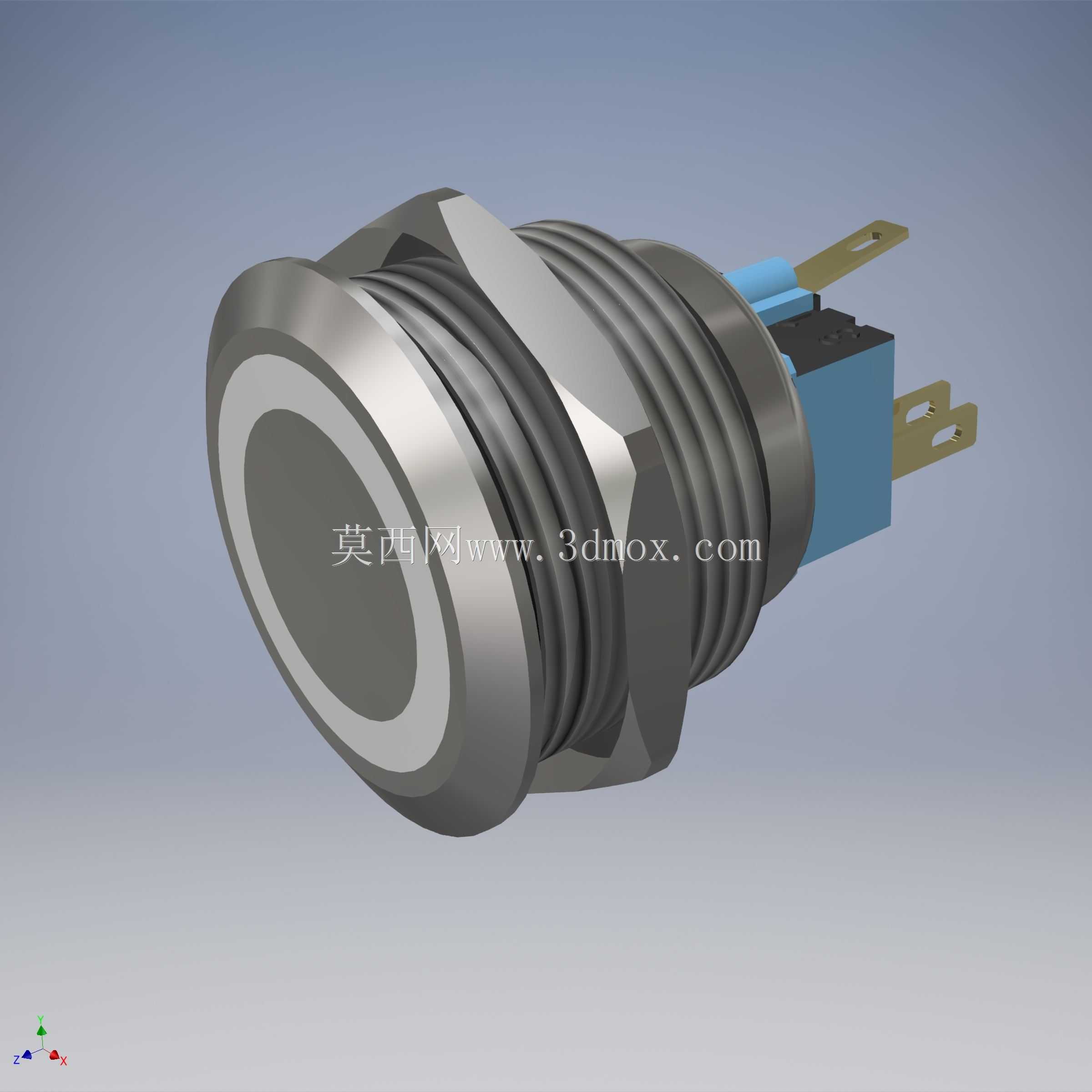

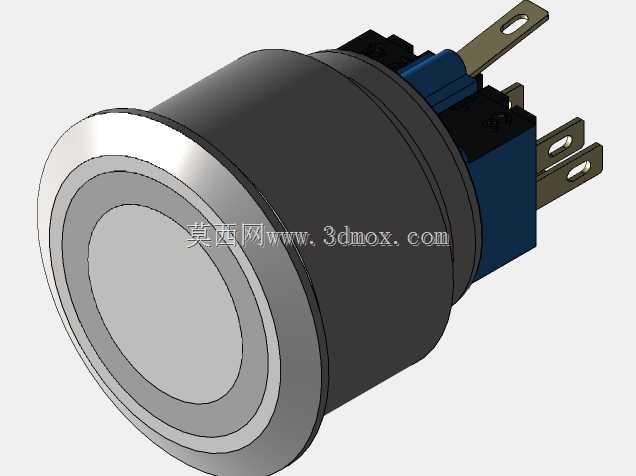

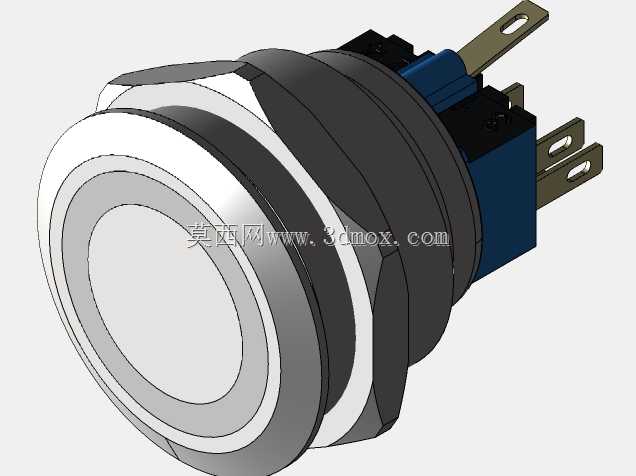

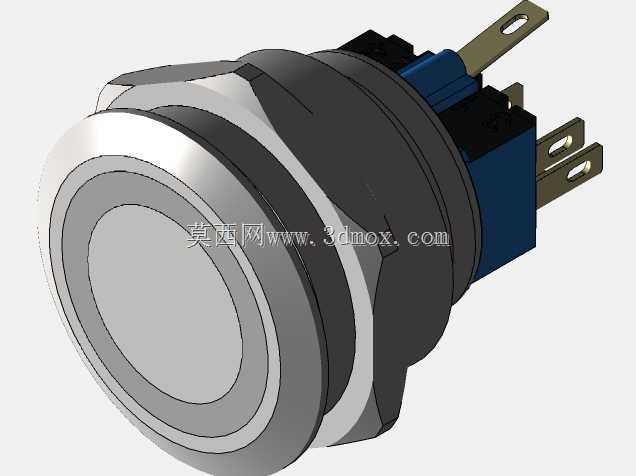

ONPOW金属环形带灯按钮开关三维结构

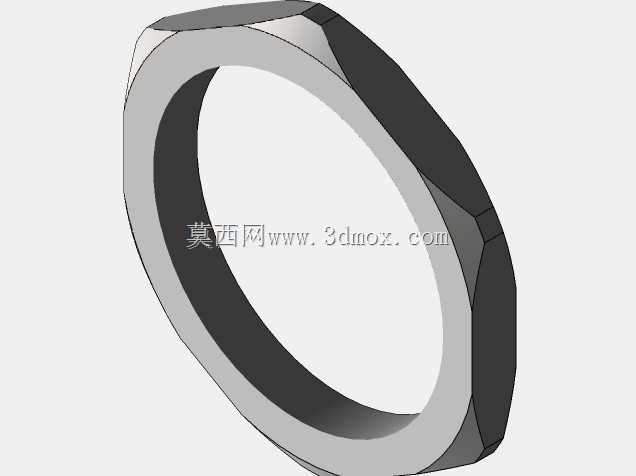

　　这款金属按钮开关常见于工业控制柜面板、通讯设备终端、自动化操作台的人机交互回路中，作为触发式控制元件承担信号输入、回路通断的核心作用，区别于普通塑料按钮，其金属外壳结构可适应车间多粉尘、轻度油污、频繁操作的工况，在户外通讯机柜、检测设备面板上也能长期稳定使用，避免外力磕碰造成的壳体破损问题。从结构设计来看，这款按钮采用螺纹式安装结构，主体外壳带标准公制安装外螺纹，配套六角锁紧螺母可从面板背面完成固定，适配常规厚度1-5mm的金属或非金属面板，安装开孔为标准22mm直径，和市面主流同规格按钮安装尺寸完全兼容，替换原有同尺寸按钮时无需重新扩孔或修改面板开孔位置，能大幅降低设备改造成本。按钮头部采用环形透光设计，透光圈位于按钮头部外圈，

　　内部可集成LED发光单元，接线后可通过发光状态直观反馈回路通断状态，操作人员在光线不足的车间环境下也能快速识别按钮工作状态，避免误操作。头部按压面为平面圆形设计，边缘做了圆弧倒角处理，按压时触感均匀，不会出现边缘卡滞的问题，按压行程控制在2-3mm区间，触发反馈清晰，长期频繁按压也不会出现行程偏移、触发失效的问题。尾部接线端采用插片式接线结构，插片为标准黄铜镀锡材质，导电性能稳定，可适配常规6.3mm规格的插簧端子，接线时无需焊接，直接压接插簧后插入即可完成接线，能提升现场装配效率，同时插片和内部触点模块采用一体化注塑固定，避免拉扯接线时造成内部触点移位。按钮内部触点模块采用模块化设计，可根据实际回路需求选择常开、

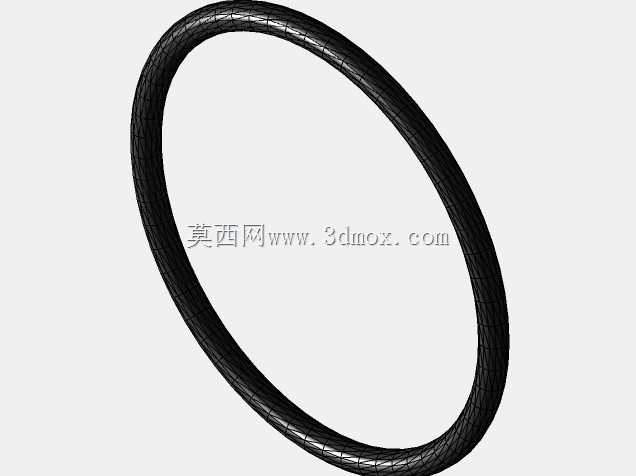

　　常闭或者组合触点形式，触点材质为银合金，接触电阻小，可承载常规控制回路的5A以内交流负载，满足大部分工业控制场景的通断需求。密封结构上，按钮头部和壳体之间设置了硅胶密封圈，安装后锁紧螺母压紧时可实现面板前端IP65级防护，防止面板正面的飞溅液体、粉尘进入设备内部，适合在有切削液飞溅的机床面板、户外露天安装的通讯设备上使用。从建模细节来看，模型完整还原了螺纹牙型、六角螺母的对边尺寸、插片的间距和厚度、头部透光圈的宽度等所有装配关键尺寸，结构工程师在做面板布局设计时可直接调用该模型完成开孔定位、装配间隙校验，无需重新测绘尺寸，能有效缩短设计周期。在实际选型应用中，这类按钮常和控制柜上的指示灯、旋钮开关搭配排布，

　　设计排布时需要注意按钮之间的中心间距不小于30mm，预留足够的手指操作空间，避免按压相邻按钮造成误触发，同时背部接线端需要预留至少20mm的接线空间，方便插簧端子的插拔和线束整理。这款按钮的金属外壳采用不锈钢材质加工，表面做了拉丝处理，既具备金属质感，也能避免长期使用后表面生锈腐蚀，在潮湿的通讯基站、沿海地区的户外设备上使用时，抗腐蚀能力远优于普通镀锌钢板外壳的按钮。内部复位弹簧采用不锈钢弹簧钢制作，弹力均匀，按压寿命可达百万次级，满足高频操作场景的使用需求，不会出现长期使用后弹簧弹力衰减、按钮无法复位的问题。
