安费诺方形法兰多芯圆形连接器结构

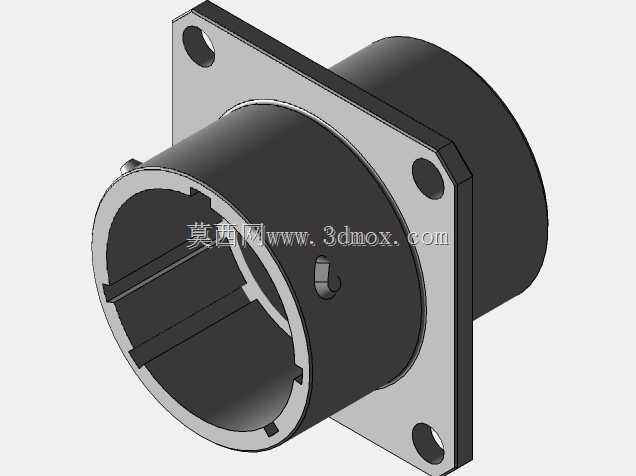

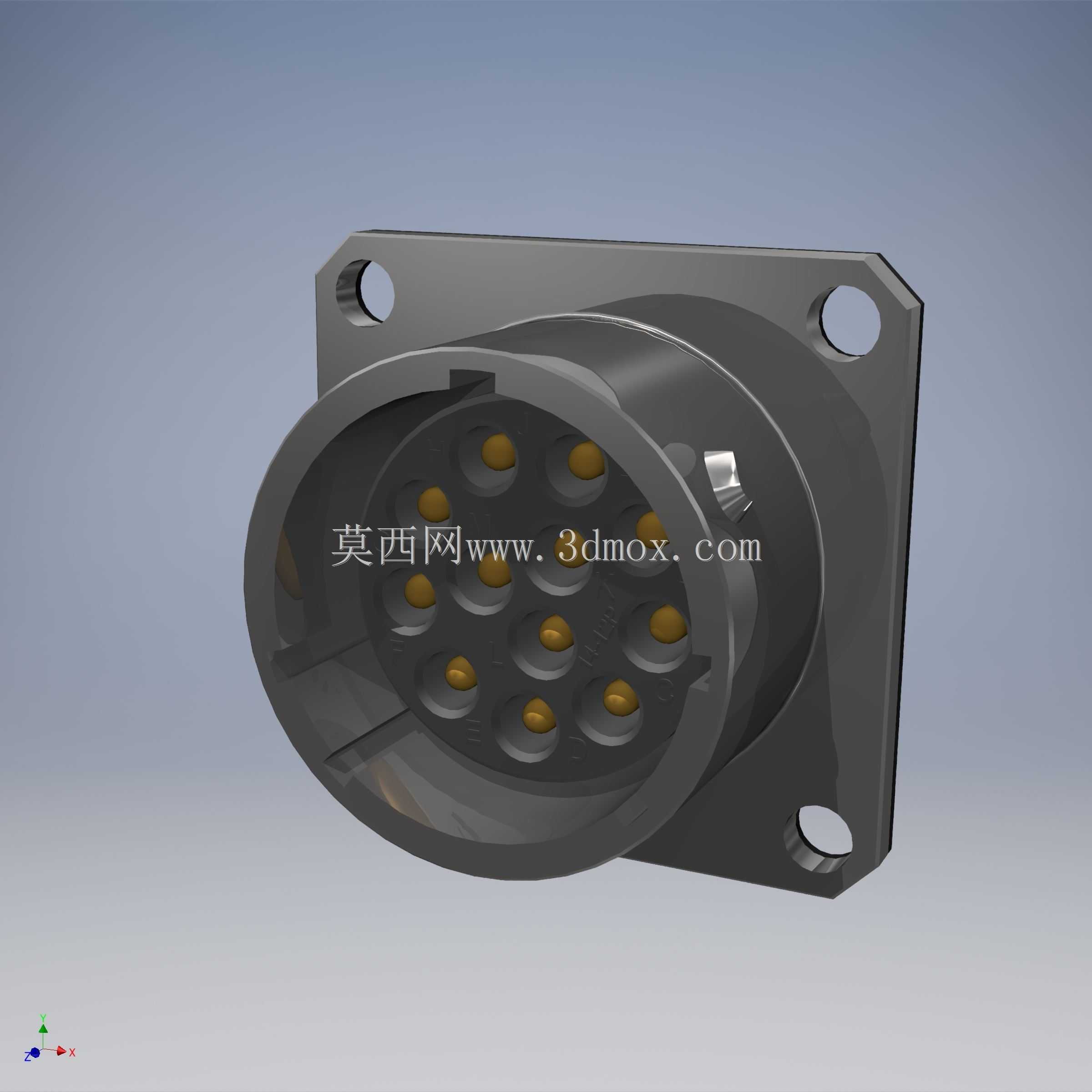

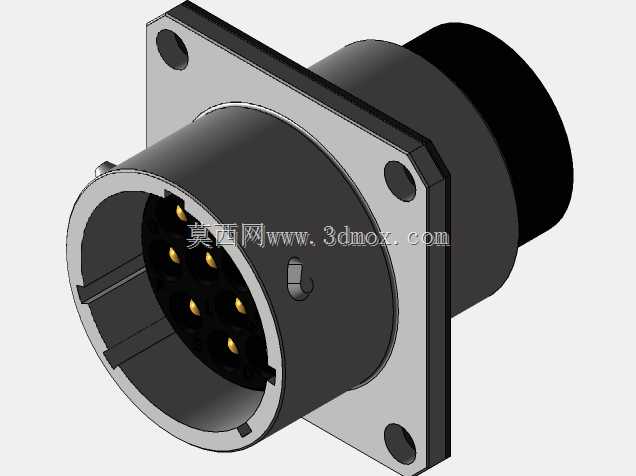

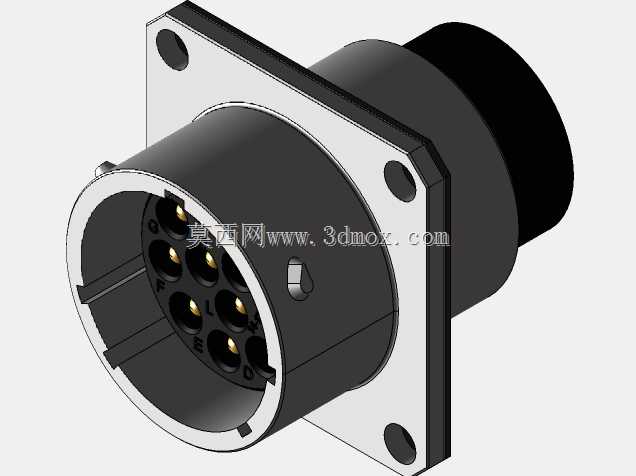

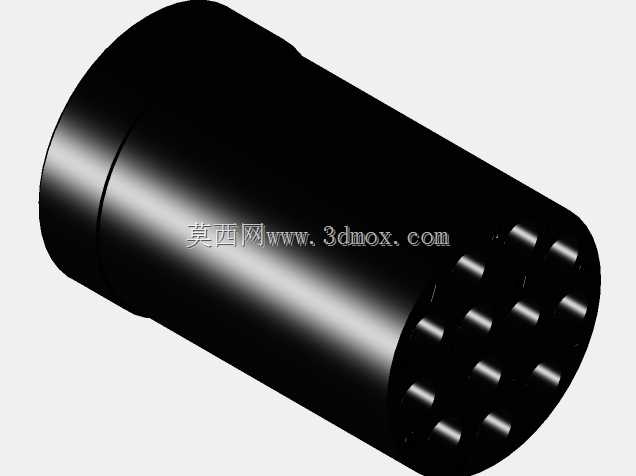

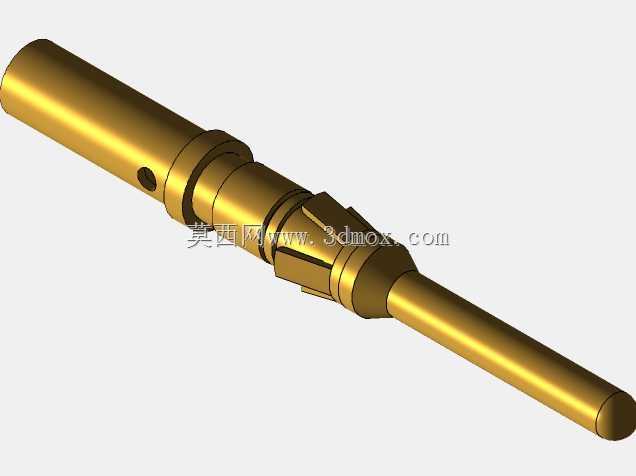

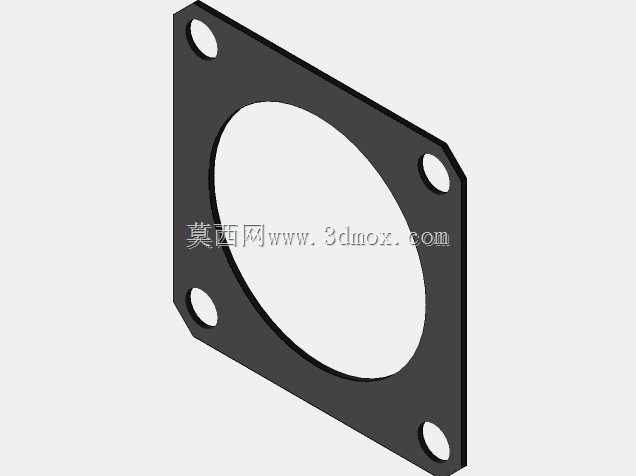

　　这款多芯圆形连接器采用方形法兰安装结构，法兰端设置四个对称分布的安装通孔，可直接通过螺栓固定在设备面板、机箱侧壁或安装基座上，安装时无需额外设计转接支架，适配常规通讯机柜、工业测控设备、户外信号传输装置的面板开孔尺寸，安装后法兰端面与安装面贴合紧密，可配合密封垫圈实现面板处的基础防护，避免外部粉尘、水汽从安装缝隙渗入设备内部。接触端采用插孔式接触结构，内部共设置12个镀金接触端子，端子呈环形阵列排布在绝缘基座内，相邻端子之间设置绝缘隔筋，可避免多芯信号传输时的串扰问题，适配同规格插针端连接器，插合后接触端子的接触电阻稳定，可同时传输多路控制信号与小功率电源，满足工业现场多信号同步传输的接线需求。连接器外壳采用锌合金压铸成型，

　　表面做哑光硬质氧化处理，外壳壁厚均匀，在插合端外侧设置定位导向槽，与对接端的导向键配合可实现盲插对位，避免插合时端子错位导致的接触件弯折损坏，插合到位后卡扣结构自动锁止，可承受一定程度的轴向拉拽力，避免设备运行过程中受振动影响出现连接器松脱的问题。在进行三维结构设计时，首先根据端子载流需求确定内部接触件的排布间距，保证相邻端子之间的绝缘间隙满足耐压要求，再结合安装空间确定方形法兰的外形尺寸与安装孔位的中心距，安装孔位采用对称设计，可兼容不同方向的安装需求，法兰与筒体连接位置做圆角过渡，减少压铸成型时的应力集中问题，同时提升整体结构的抗冲击性能。筒体内部的绝缘基座采用卡槽式固定结构，与外壳内壁的定位凸台配合，

　　可避免绝缘基座在筒体内部发生转动或轴向窜动，保证接触端子的位置精度。插合端的内孔尺寸按照对接端的外形公差做适配设计，预留合理的插合间隙，既保证插合过程顺畅无卡滞，又能避免间隙过大导致的插合后晃动问题。从安装边界来看，法兰安装面到插合端面的轴向尺寸经过优化，在保证内部结构强度的前提下尽可能压缩轴向占用空间，适配设备内部布线空间紧张的安装场景，法兰四个角做倒角处理，避免安装时锐角划伤操作人员或线缆外皮。连接器尾部可根据使用需求适配不同规格的线缆夹，可夹持不同外径的多芯屏蔽线缆，线缆夹与筒体连接位置设置密封圈，可实现线缆入口处的密封防护，满足户外使用场景的防护要求。在实际应用中，这类连接器常被用于工业通讯设备的信号转接、

　　轨道交通车载设备的信号连接、户外测控装置的线缆对接等场景，相比普通的接线端子排，这类圆形连接器的插合锁紧结构更可靠，抗振动、抗冲击性能更优，可在复杂工业环境下长期稳定工作，多芯集成的结构可减少设备面板上的连接器开孔数量，简化设备面板的加工工序，同时让设备外部的布线更整洁，减少多根线缆单独布线带来的杂乱问题。在建模过程中，需要重点关注接触端子的同轴度、安装孔位的位置度、插合端面的平面度等形位公差，这些参数直接影响连接器的插合手感与接触可靠性，法兰安装孔的孔径需要适配常用的固定螺栓规格，孔位周边做局部加厚处理，避免螺栓锁紧时法兰出现变形。外壳的壁厚设计需要兼顾结构强度与压铸成型工艺性，壁厚过薄会导致压铸时填充不足，壁厚过厚则容易出现缩孔、表面凹陷等成型缺陷，连接位置的圆角半径需要符合压铸工艺的最小圆角要求，减少成型缺陷的产生。绝缘基座的材料选用耐高温工程塑料，可满足焊接端子时的耐温要求，同时具备优异的绝缘性能与阻燃性能，避免电路故障时出现起火风险。
