手动螺杆式夹持锁紧工装结构

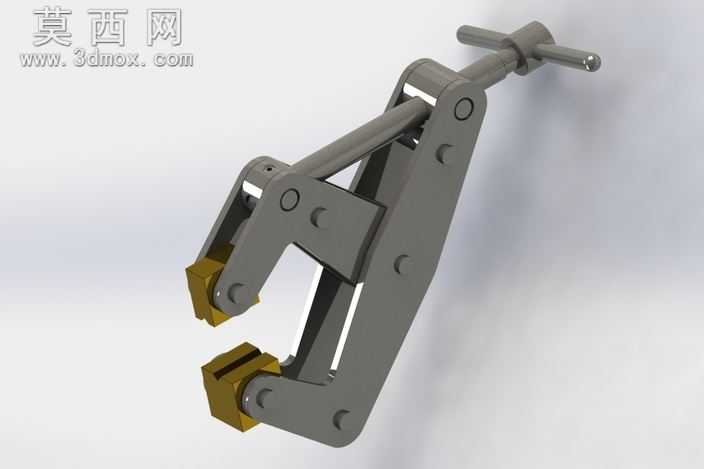

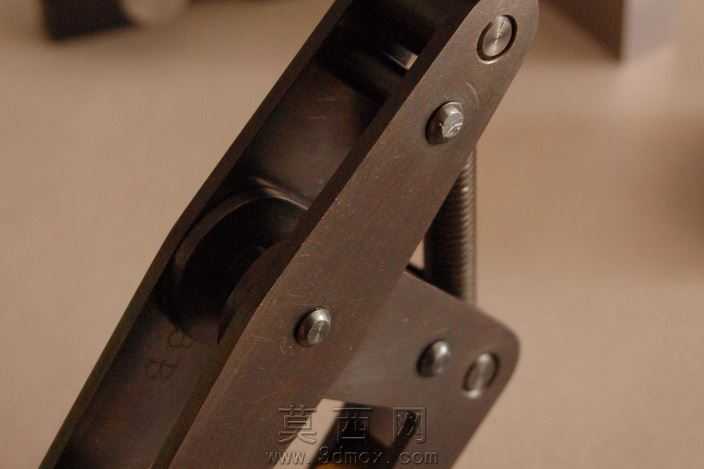

本作品为手动螺杆驱动的夹持类工装结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工的公差配合要求，对每一处铰接销轴、螺杆传动副、钳口夹持面都进行了精准的尺寸约束，确保各活动部件的运动干涉检查一次性通过，整体装配关系完全符合实际手动夹具的运动逻辑。渲染阶段采用哑光金属材质模拟工装主体的高强度合金结构钢质感，对钳口部位的硬质合金夹持块做了差异化的材质区分，通过调整材质的粗糙度、金属度参数，还原出工装表面经过机加工后的细腻磨砂质感，铰接部位的销轴做了轻微的倒角高光处理，模拟金属零件边缘的加工倒角效果，背景采用浅灰色渐变环境光，突出工装本身的结构轮廓与机械美感。结构设计上采用剪式连杆增力结构配合尾部的T型手动旋杆，通过螺杆的旋进带动连杆机构收拢，进而驱动两个钳臂绕中部铰接轴转动，实现钳口的同步夹紧动作，钳口部位设计有可拆卸的硬质合金夹持块，可根据不同的夹持工件更换对应齿形或接触面的钳口块，提升工装的适用范围，各铰接点均采用销轴加轴用挡圈的固定方式，既保证转动灵活性，又避免部件在使用过程中松脱。设计思路围绕手动工装的便携性、操作便捷性与夹持可靠性展开，摒弃了复杂的动力源结构，完全依靠手动旋杆输入扭矩，通过连杆机构的力放大效应实现大夹持力输出，整体结构紧凑无冗余部件，握持部位的旋杆长度经过人机工程学测算，确保操作人员单手即可完成夹紧与松脱操作，主体框架采用一体化的板材切割成型思路，降低实际加工的工艺难度，适合作为学生机械设计项目的参考案例，完整展现手动夹持工装从结构选型、参数建模到材质渲染的全流程设计逻辑，可用于机械原理教学、工装设计参考等场景。
