双向锥面滚花锁紧定位机械构件

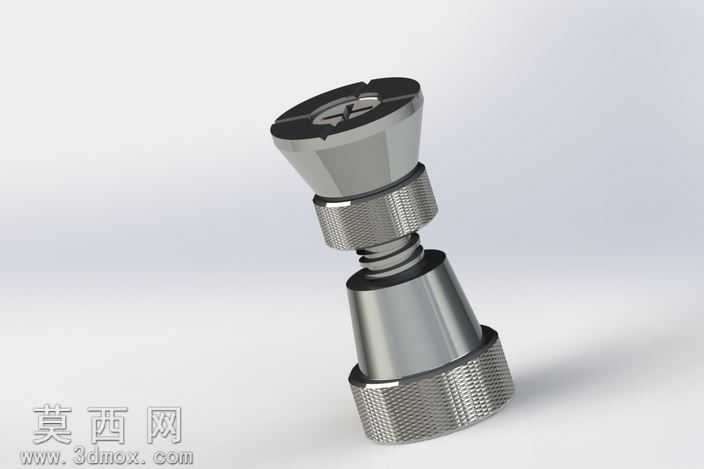

本作品为一款双向锥面滚花锁紧定位机械构件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工工艺规范，对各部分结构尺寸进行精准约束，确保模型可直接对接生产加工环节的尺寸校验需求。模型整体采用上下对称式锥台主体结构，中间通过精密螺纹段实现两部分锥台的旋合连接，建模时对螺纹牙型进行了符合标准公制螺纹规范的特征绘制，未采用简化装饰螺纹线，保证螺纹配合结构的装配干涉校验准确性。上下锥台的外端均设计有一字型开槽，建模时对开槽的宽度、深度及槽口倒角进行了精细化处理，可适配标准一字螺丝刀的操作需求，满足构件的锁紧与拆卸操作场景。在锥台与螺纹段衔接的位置，设计有一圈滚花握持结构，建模时通过圆周阵列特征还原了网纹滚花的凹凸纹理，纹理间距、深度均参照五金件通用滚花工艺参数设置，既还原了实物的防滑握持质感，也通过材质渲染模拟了金属滚花表面的漫反射光影效果。模型材质渲染阶段，主体金属部分采用高抛光不锈钢材质，调整了金属粗糙度、反射率参数，还原了机加工金属件的亮面质感；滚花区域单独赋予了稍高粗糙度的金属材质，与抛光锥面形成质感对比，突出结构分区。结构设计上，双向锥面可适配不同锥度的定位安装孔，通过中间螺纹旋合调节整体长度，实现双向胀紧定位的功能，滚花段可供徒手预紧操作，端槽可供工具最终锁紧，整体结构紧凑，功能集成度高，建模过程中完成了全局干涉检查，确保各部件运动配合无冲突，装配关系符合机械设计逻辑，可直接用于机械教学演示、工装夹具设计参考、五金产品开发验证等场景。
