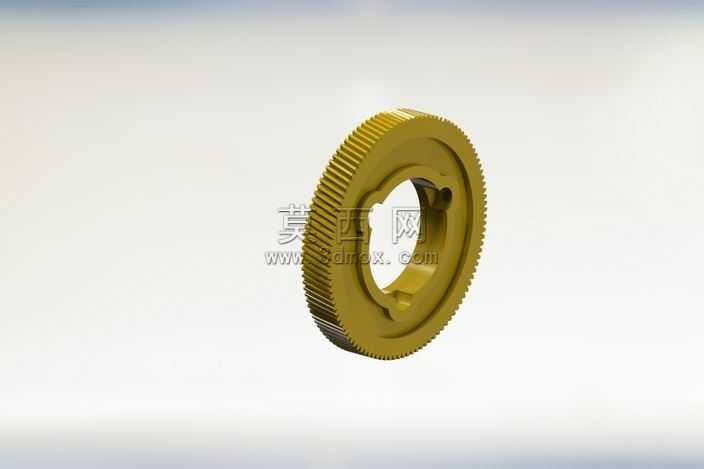

自动进料装置用塑料齿轮三维设计

本作品为自动进料装置配套的塑料齿轮三维建模成果，建模阶段首先依据进料机构的传动载荷、啮合中心距、传动比参数，确定齿轮的模数、齿数、齿顶圆、齿根圆等核心齿形参数，采用参数化建模方式生成渐开线齿廓，保证齿形的啮合精度，避免传动过程中出现卡滞、跳齿问题。建模过程中对齿轮的内孔定位结构做了针对性设计，内圈设置的卡位凸台可与进料装置的传动轴精准配合，无需额外定位销即可实现周向固定，简化装配工序的同时提升传动扭矩的传递稳定性。齿圈部分采用等壁厚设计，适配塑料注塑成型的工艺特性，避免壁厚不均导致的成型收缩变形，保证批量生产时的尺寸一致性。材质渲染阶段选用工程塑料常用的哑光金黄色材质，还原尼龙或聚甲醛材质齿轮的真实质感，同时对齿面做细微的磨砂纹理处理，模拟塑料零件成型后的表面状态，内圈卡位结构处做轻微的倒角渲染，体现零件的工艺细节。结构设计上充分考虑塑料齿轮的轻量化需求，在保证齿根弯曲强度的前提下优化齿圈厚度，降低零件整体重量，减少进料装置传动过程中的转动惯量，提升传动响应速度。齿形部分做了修形处理，针对塑料件的弹性变形特性微调齿向修形量，降低啮合过程中的冲击噪音，提升传动平稳性，适配自动进料装置连续运转的工作需求。整体建模过程严格遵循机械设计标准，所有尺寸参数均经过啮合干涉校验，保证齿轮与配对传动件的装配兼容性，可直接用于自动进料机构的虚拟装配验证、运动仿真模拟，也可作为注塑模具设计的参考依据，缩短产品开发周期。
