精密手动微操作执行机构三维设计

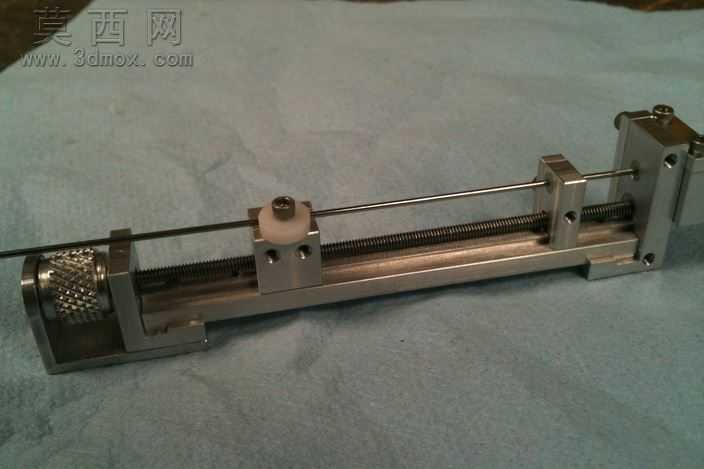

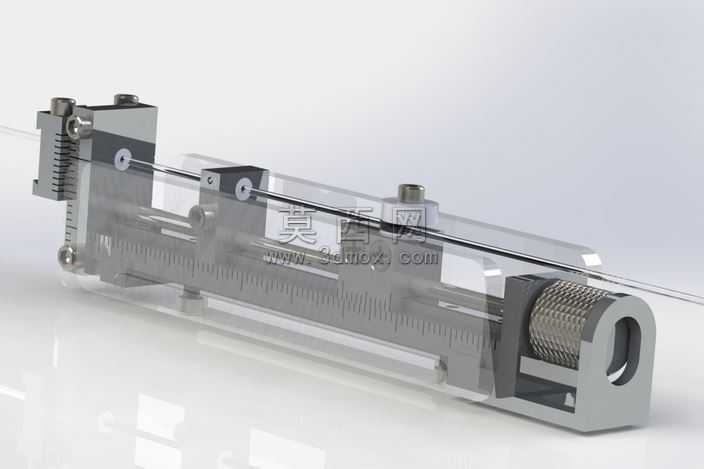

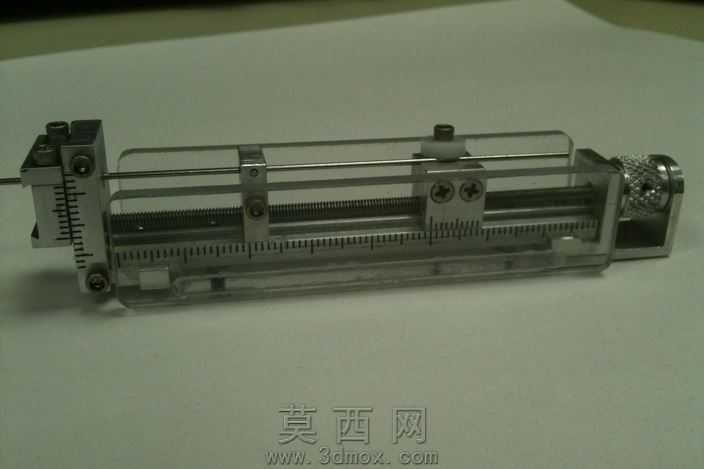

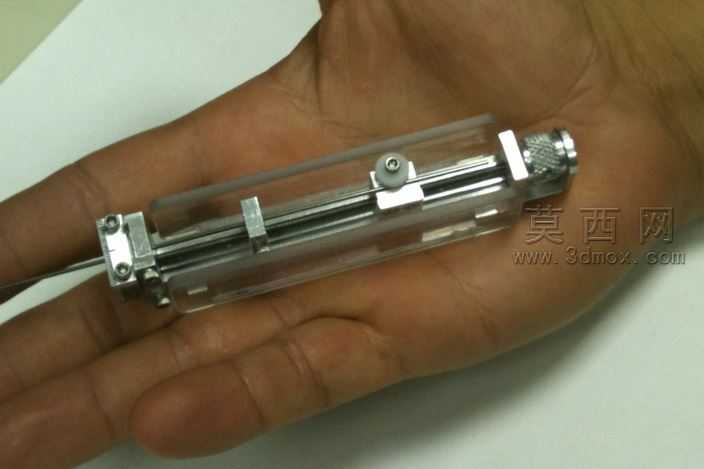

本作品为手动式微操作执行机构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计的公差配合规范，对每一处零件的尺寸链进行严谨校核，确保各运动部件无干涉、装配关系完全符合实际加工装配逻辑。建模阶段先完成核心传动部件的构建：首先搭建带刻度标识的主体导轨基座，基座采用一体化铣削成型的结构设计，表面的刻度槽通过拉伸切除命令精准生成，刻度间距严格匹配微米级进给的读数需求，保证操作时的位移读数直观准确。其次构建手动调节的滚花旋钮，旋钮表面的防滑网纹通过圆周阵列特征完成，滚花的齿距、齿深参数符合手动操作的人机工程要求，旋钮与内部传动螺杆采用过盈配合的装配关系，保证转动调节时无空回间隙。传动部分采用精密丝杆配合直线光轴的结构，丝杆的螺纹牙型采用梯形传动牙设计，建模时对螺纹的升角、牙侧间隙进行参数化设定，既保证传动的顺滑度，又能实现极小位移的精准调节，避免爬行现象；两根平行的直线光轴作为运动导向部件，光轴与滑动座之间设计有自润滑衬套结构，滑动座上预留了操作执行端的安装接口，可根据不同的微操作需求搭载不同的作业端头。滑动座上还设计有锁紧机构，当调节到目标位置后可通过侧面的锁紧螺钉完成位置固定，避免位移偏移。渲染阶段采用金属材质为主的材质体系：基座部分采用哑光铝合金材质，调整材质的粗糙度、反射率参数还原金属喷砂后的质感；传动丝杆、光轴部分采用抛光轴承钢材质，添加轻微的环境反射效果体现金属表面的高光特性；滚花旋钮部分采用不锈钢材质，对滚花纹理处添加细微的凹凸贴图，还原滚花加工后的表面触感；透明防尘罩采用高透亚克力材质，调整材质的折射率、透明度参数，既可以清晰展示内部的传动结构，又能体现透明件的光线折射效果。整体装配完成后添加了爆炸视图、运动仿真的配套文件，可直观展示机构的装配顺序与运动行程，设计过程中充分考虑了微操作场景下的稳定性、调节精度需求，所有零件的结构都具备可加工性，可直接用于精密实验、微小零件装配等场景的实物制作参考。
