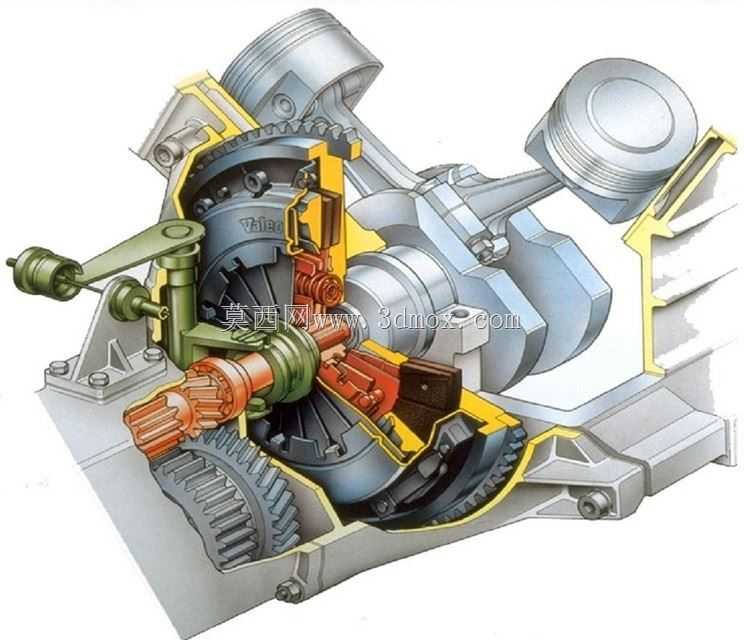

汽车动力传动离合联动结构剖视展示

　　这套剖视呈现的动力离合联动结构，核心承载内燃机动力输出端与变速输入端的动力通断控制功能，在乘用车辆、小型工程机械的动力总成布局中，是衔接发动机曲轴输出与变速箱输入轴的核心功能单元。日常工况下，车辆起步、行驶中换挡、紧急制动时的动力切断，都依赖这套结构完成摩擦副的压紧与分离动作，避免动力硬连接带来的齿轮冲击、传动系过载损坏问题。从结构布局来看，这套结构的摩擦副组件采用多片式摩擦片与压盘配合的设计，膜片弹簧作为压紧力提供元件，沿压盘圆周均匀布置，相比传统螺旋弹簧压紧结构，轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力受离心力影响更小，适配高转速内燃机的输出特性。分离拨叉与分离轴承的布置位置，预留了与离合器操纵机构的连接接口，

　　不管是拉索式操纵还是液压式操纵，都能通过调整拨叉摆臂长度适配不同踏板行程的整车布局要求。输入轴端的花键结构采用渐开线花键设计，与变速箱输入轴的配合间隙控制在0.02-0.05mm区间，既保证动力传递过程中的同轴度，也避免花键磨损后出现的松旷异响问题。从安装边界来看，这套结构的壳体连接端面采用定位止口设计，止口与发动机飞轮壳的配合公差选H7/h6级，安装时无需额外调整同轴度，直接通过周向布置的连接螺栓紧固即可，螺栓拧紧力矩按照8.8级螺栓的力矩要求控制，沿对角线顺序分三次拧紧，避免壳体受力不均产生变形。摩擦片的有效摩擦半径经过匹配计算，在发动机最大输出扭矩工况下，摩擦副的静摩擦扭矩储备系数保持在1.6-1.8区间，

　　既保证大扭矩输出时不出现打滑，也避免储备系数过大导致分离不彻底、换挡卡滞的问题。结构中的扭转减震组件集成在摩擦片从动盘上，多级减震弹簧沿圆周方向分层布置，能够吸收内燃机做功冲程产生的扭转振动，降低动力传递过程中的振动噪声，避免变速箱齿轮长期受交变冲击载荷出现齿面点蚀、断齿等失效问题。在实际装配场景中，压盘组件与飞轮的贴合面平面度要求控制在0.02mm以内，若贴合面存在翘曲、烧蚀痕迹，会导致摩擦片接触压力不均，出现起步抖动、打滑烧片的故障。分离轴承与膜片弹簧分离指的接触间隙预留3-4mm，对应离合器踏板的自由行程为20-30mm，间隙过小会导致分离轴承长期随转磨损，间隙过大则会出现分离不彻底、换挡打齿的问题。

　　这套结构的润滑点主要集中在分离轴承内腔、拨叉支撑轴位置，采用耐高低温的锂基润滑脂填充，避免长期高温工况下润滑脂流失导致的部件卡滞。从设计思路上，这套结构充分考虑了乘用车前置前驱布局的空间限制，整体轴向尺寸压缩至120mm以内，径向最大尺寸适配常见的1.6L-2.0L排量内燃机飞轮尺寸，无需对发动机飞轮壳、变速箱输入轴做额外修改即可完成适配。摩擦片的摩擦材料采用无石棉陶瓷基复合材料，高温下的摩擦系数稳定性更好，连续半联动工况下的衰退率比传统石棉基材料低40%以上，使用寿命提升60%左右，适配城市道路频繁启停的使用场景。在维修保养场景中，这套结构的可拆卸性设计充分考虑了售后维修的便利性，拆卸变速箱后即可直接更换摩擦片、压盘、分离轴承组件，无需拆解发动机侧的飞轮结构，单套组件的更换工时可控制在2-3工时，降低后期维护成本。结构中的定位销设计保证了压盘与飞轮的装配位置精度，每次拆装后无需做动平衡校正，仅在更换全新飞轮、压盘组件时才需要对整套旋转组件做动平衡测试，剩余不平衡量控制在15g·cm以内，避免高速旋转时出现整车抖动问题。
