小型精密液压阻尼减震器结构设计

　　这款小型液压阻尼减震器的建模，最初是针对小型代步载具、轻型作业装备的悬架缓冲需求做的结构还原，日常选型中这类小尺寸减震单元的应用场景远比常规车用减震宽泛，除了轻型电动两轮车、小型全地形车的前后悬架，还能适配小型自动化设备的振动隔离工位、便携作业机具的握持缓冲结构，甚至部分户外移动装备的载台减震固定位，只要安装空间匹配、缓冲阻尼参数符合载荷要求，都能直接套用这类结构做适配调整。

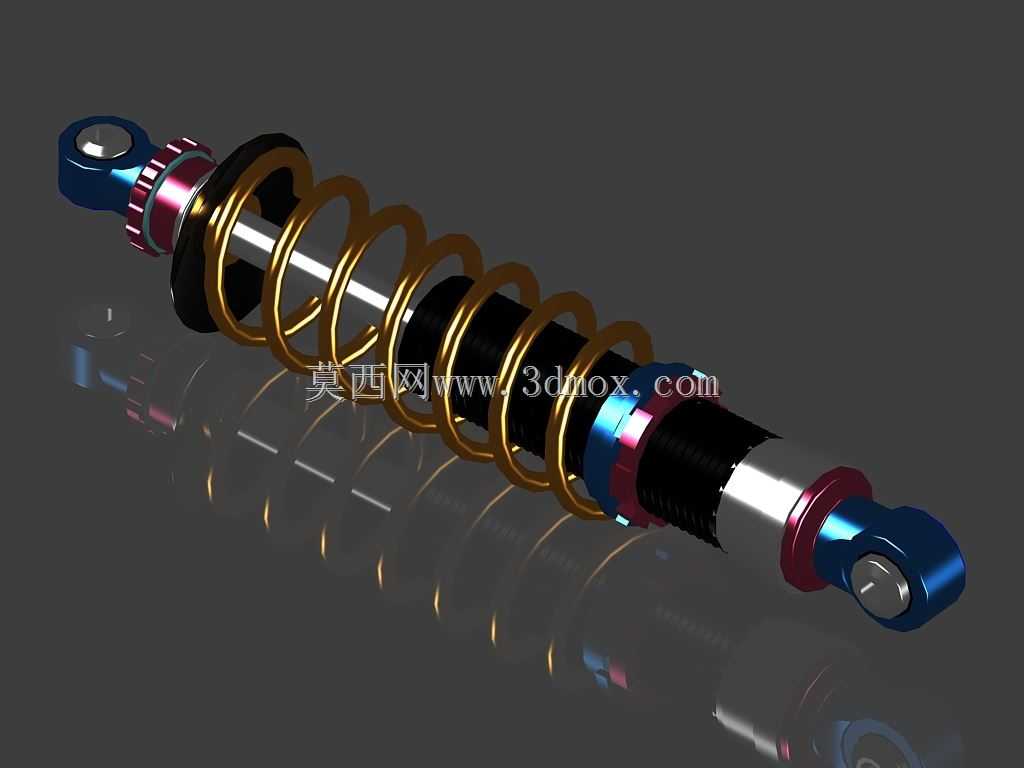

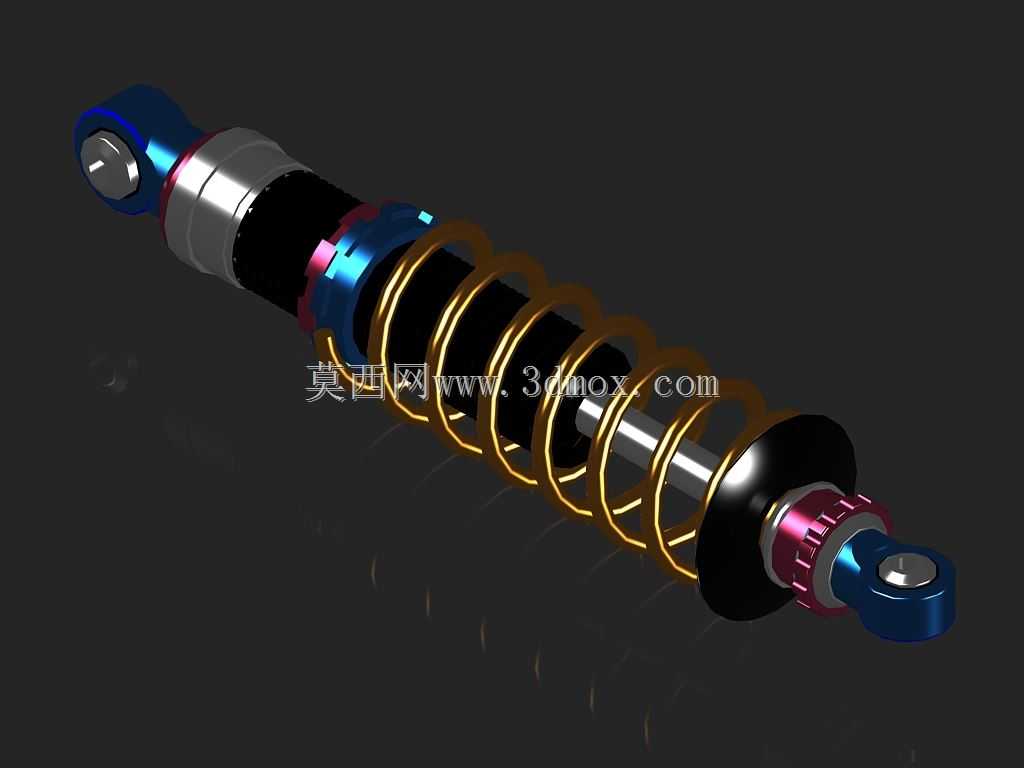

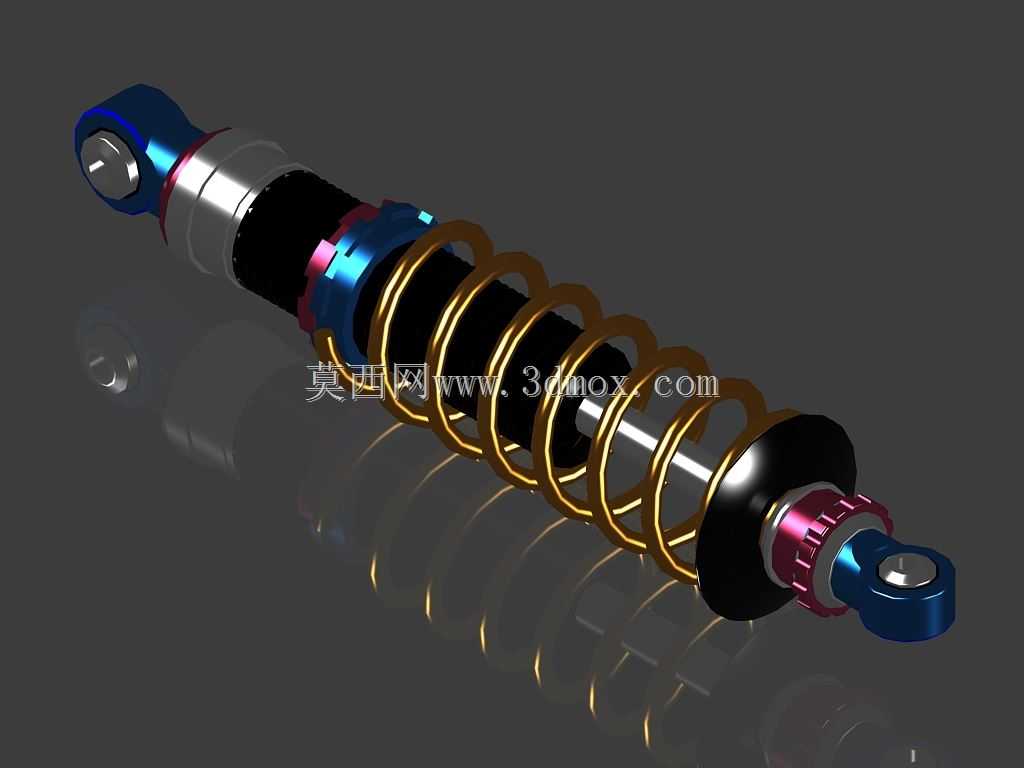

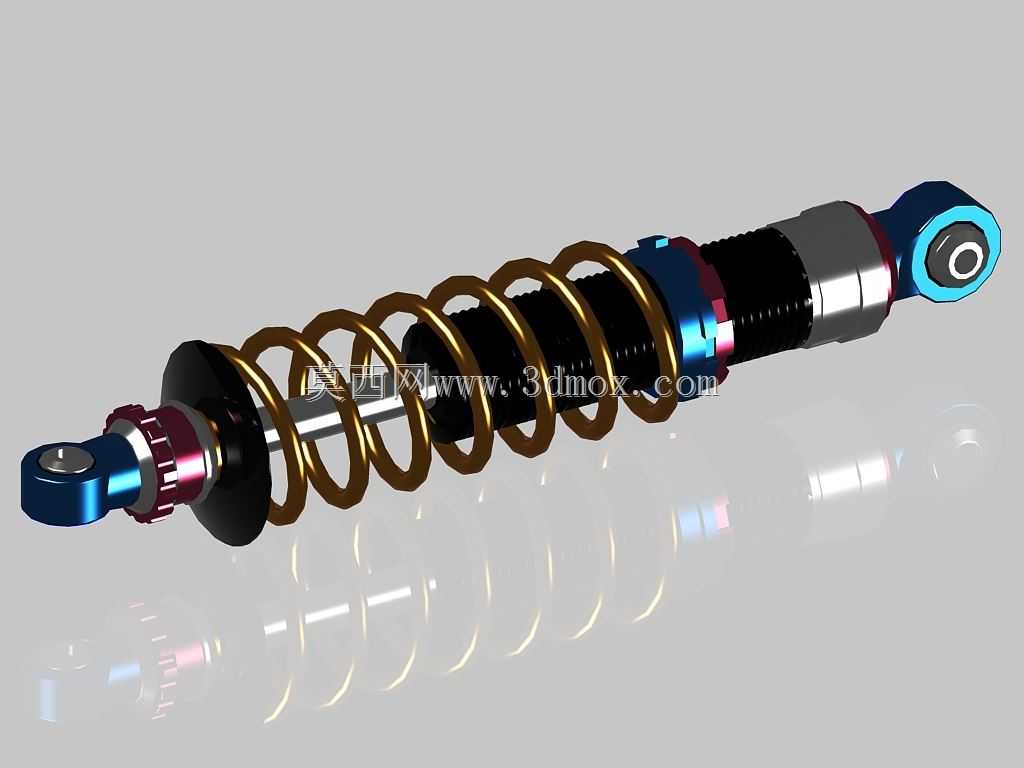

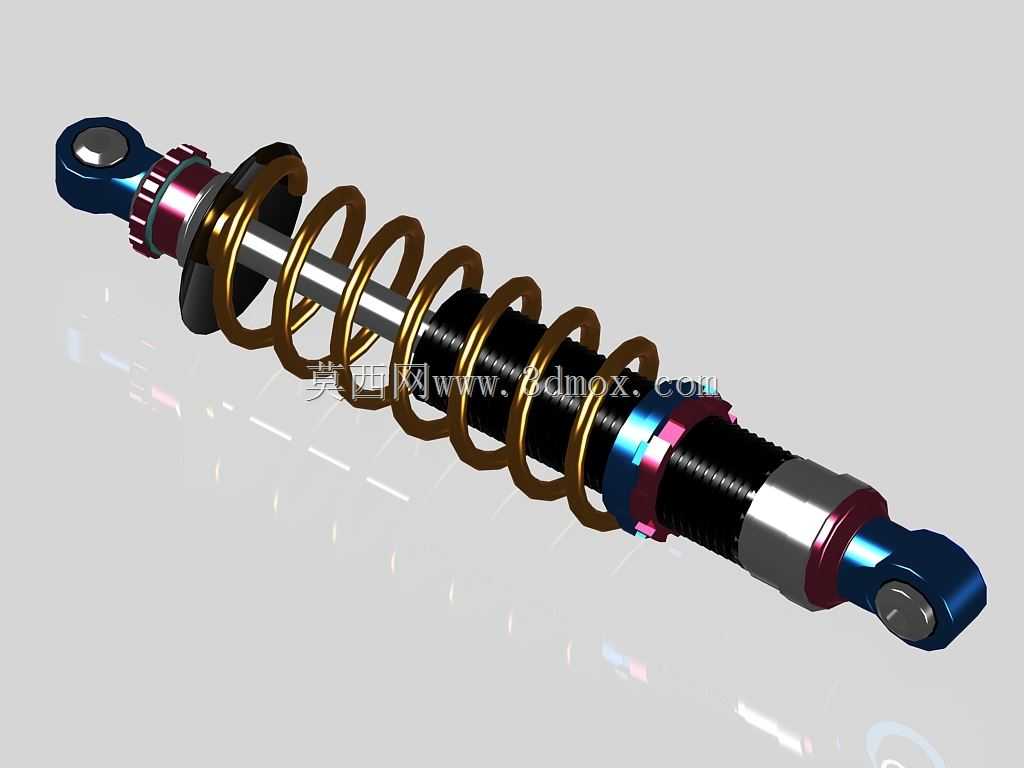

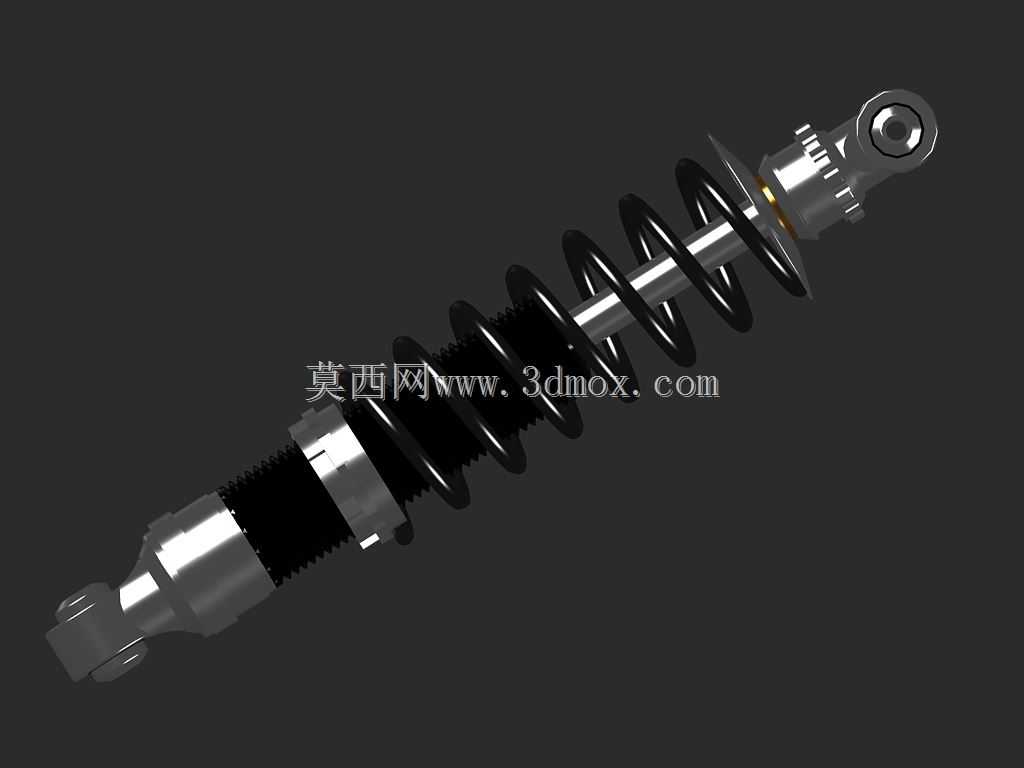

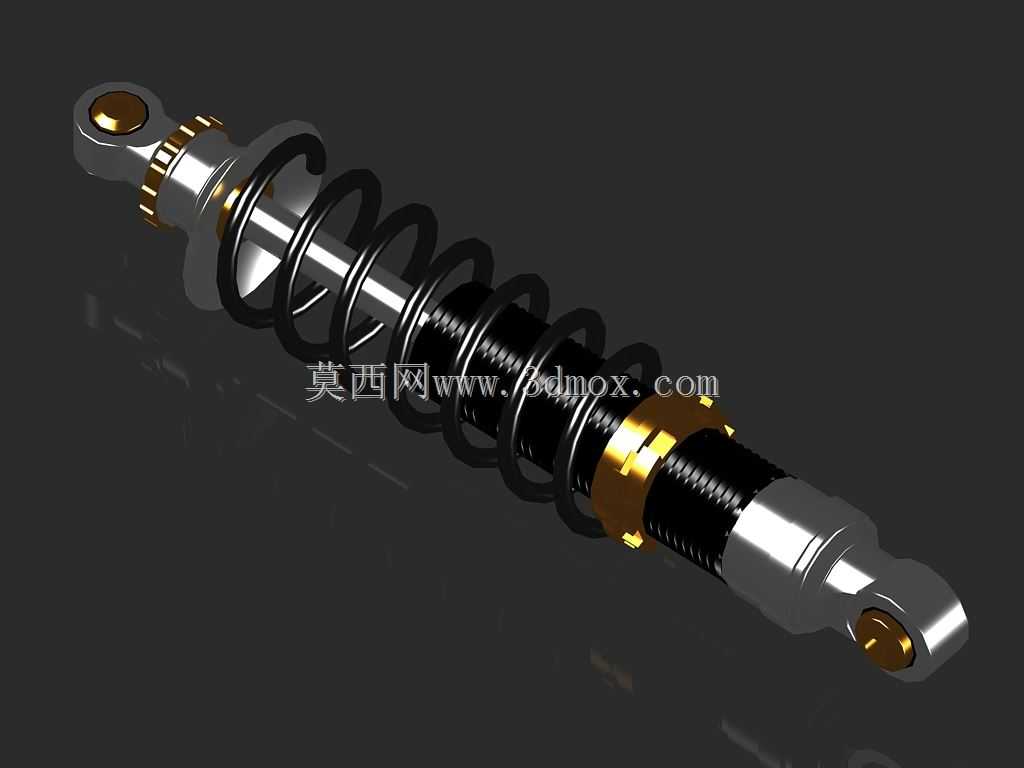

　　从结构功能拆分来看，整个部件分为阻尼缸体、螺旋缓冲弹簧、两端连接吊耳三个核心部分，中间的阻尼缸采用单筒式液压结构，缸筒外壁做了阶梯式限位凸台，一端搭配蓝色锁紧调节环，可通过旋转调整弹簧预压量，以此适配不同静载荷下的初始支撑硬度，满足不同载重场景的缓冲刚度需求；缸体内部的阻尼油路做了对称式孔位布局，保证压缩和回弹行程的阻尼力线性输出，不会出现某一行程段阻尼突变导致的卡滞或冲击感，外部包裹的金色螺旋压缩弹簧采用等节距设计，簧丝直径与中径的匹配经过刚度校核，在最大压缩行程下不会出现并圈摩擦，弹簧表面做了氧化防锈处理，适配户外多尘、潮湿的使用环境。

　　两端的连接结构采用鱼眼衬套式吊耳设计，吊耳本体为高强度金属材质，内嵌自润滑衬套，安装时可自适应小角度的安装偏差，避免连接部位因硬接触出现应力集中断裂；吊耳与缸体的连接部位做了密封结构设计，搭配红色防尘挡圈，能阻挡外界泥沙、粉尘进入阻尼缸的运动副间隙，延长内部密封件的使用寿命，缸体中部的黑色缓冲限位垫，在减震器达到最大压缩行程时会接触两端限位面，避免金属部件直接硬碰撞，同时能过滤极限压缩状态下的高频冲击。

　　做三维建模时的结构思路，首先是确定安装边界尺寸：两端吊耳中心距在自由状态下的长度、吊耳安装孔的直径、阻尼缸的外径、弹簧的最大外径，这些尺寸是选型安装的核心参数，建模时优先把这些安装基准尺寸做全约束，再拆分内部零件结构；阻尼缸的活塞与缸筒的配合间隙、密封件的安装槽尺寸都按照常规液压元件的配合公差做了预留，弹簧的建模采用螺旋扫描特征，严格匹配实际节距、簧丝直径参数，保证后续做运动仿真时，弹簧的压缩变形量与实际刚度计算结果一致；两端的调节环、防尘圈等附属零件，都做了单独的零件建模，可直接导出做工程图用于生产加工。

　　实际选型使用时，需要先确认安装位置的上下连接点间距，保证减震器在静载荷状态下的压缩量处于总行程的三分之一左右，预留足够的压缩和回弹行程，避免过压或拉脱；吊耳的安装螺栓需要匹配衬套的内径，锁紧时不要过度压紧衬套端面，保证吊耳可小角度灵活转动；如果用于设备隔振场景，可通过调整端部的预压环改变弹簧预紧力，匹配不同重量的设备载台，保证隔振效率处于最优区间。这类小型减震器的阻尼值属于固定阻尼设定，适合载荷波动范围不大的应用场景，如果用于载荷变化较大的设备，可在该结构基础上调整阻尼孔的大小，更换不同刚度的弹簧，就能快速衍生出适配不同载荷等级的系列化产品，建模时的参数化特征设置也预留了调整接口，修改对应尺寸参数就能快速生成新的规格模型，不用重新搭建整体结构。
