一分二音频转接延长线结构设计

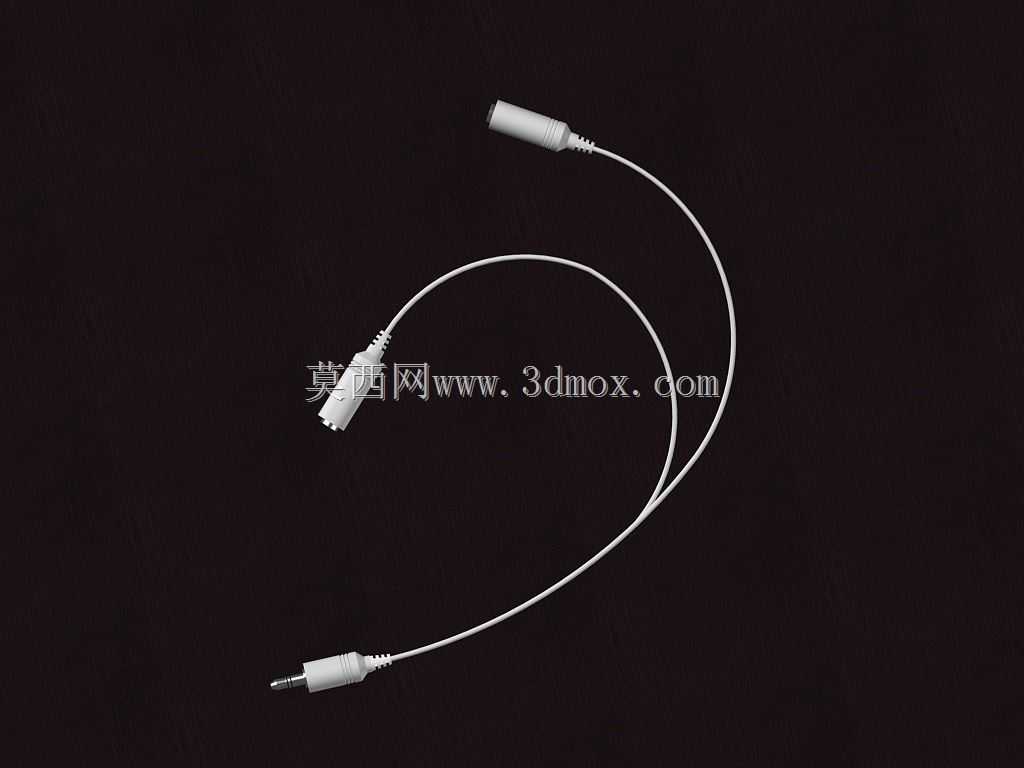

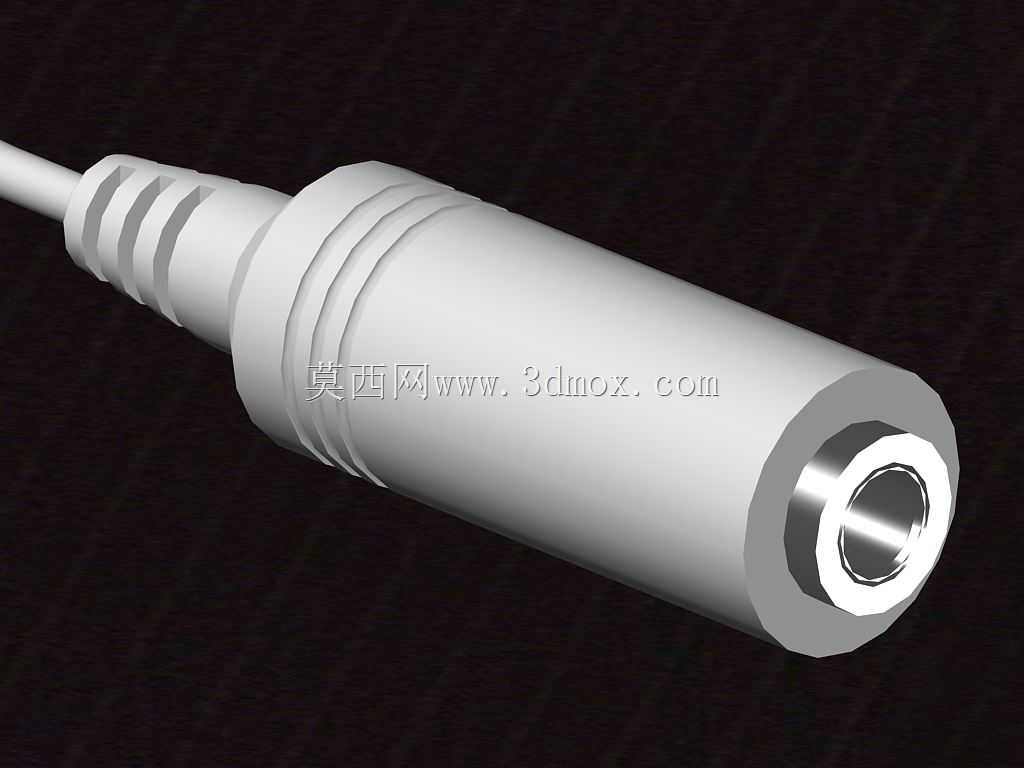

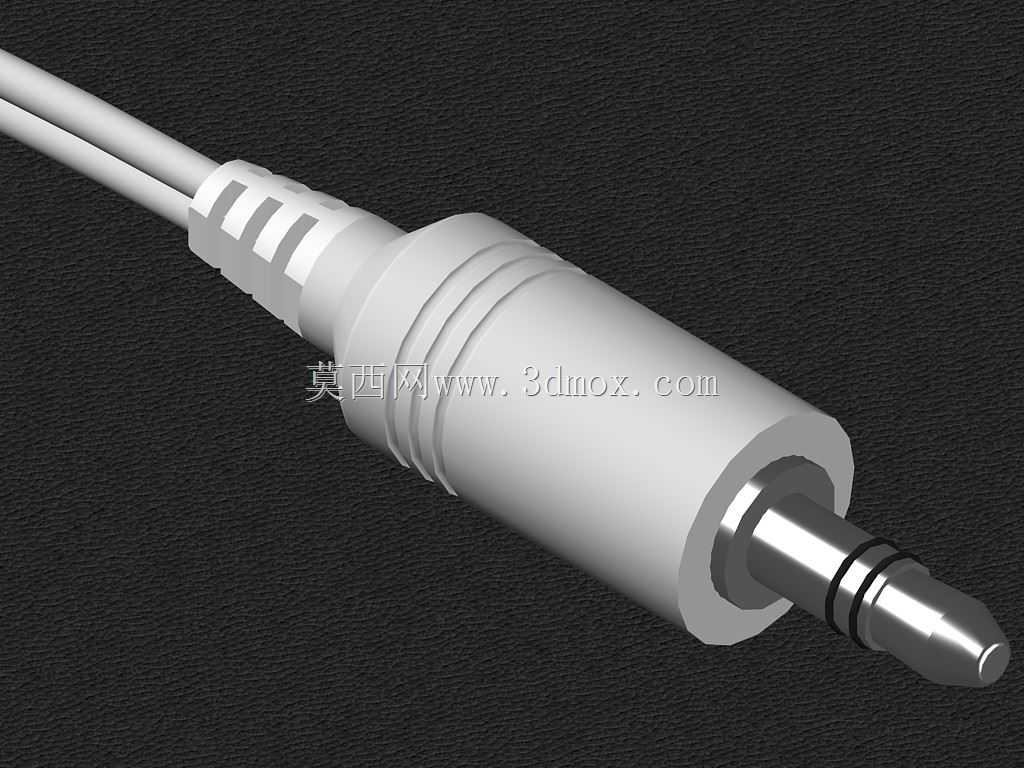

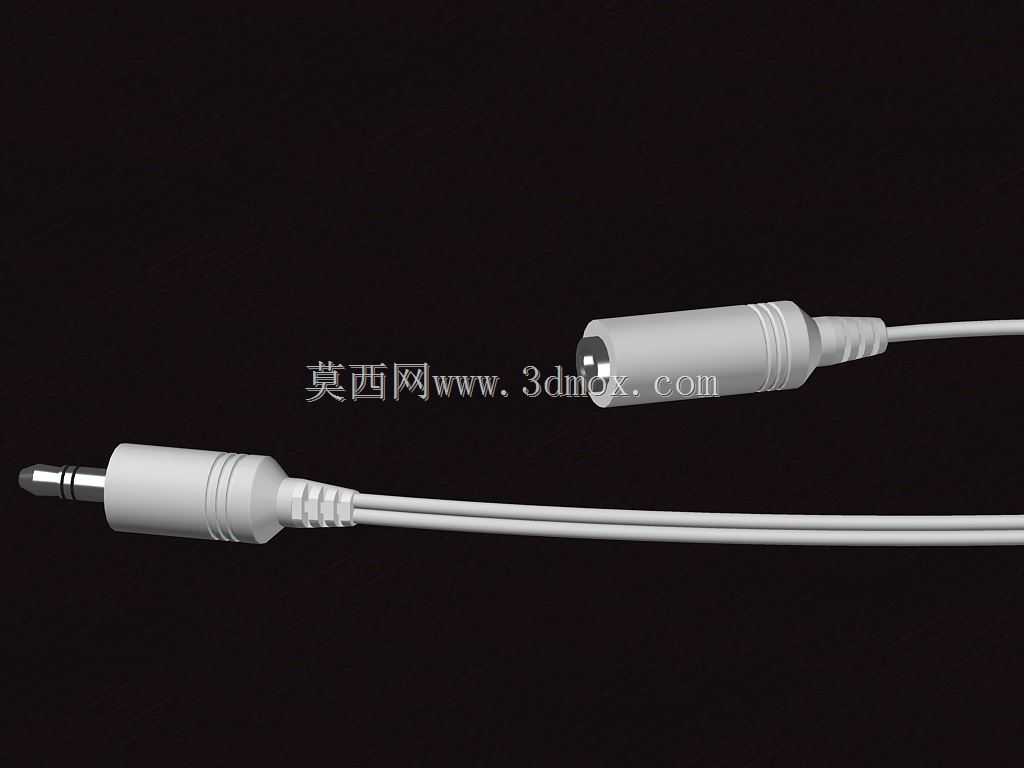

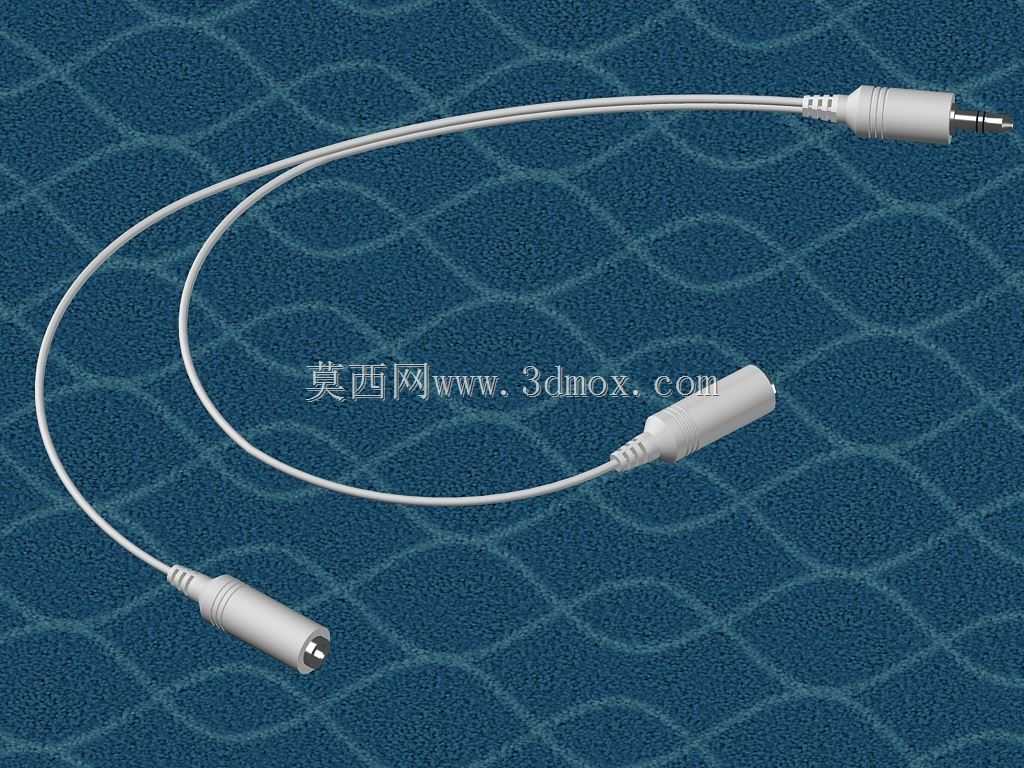

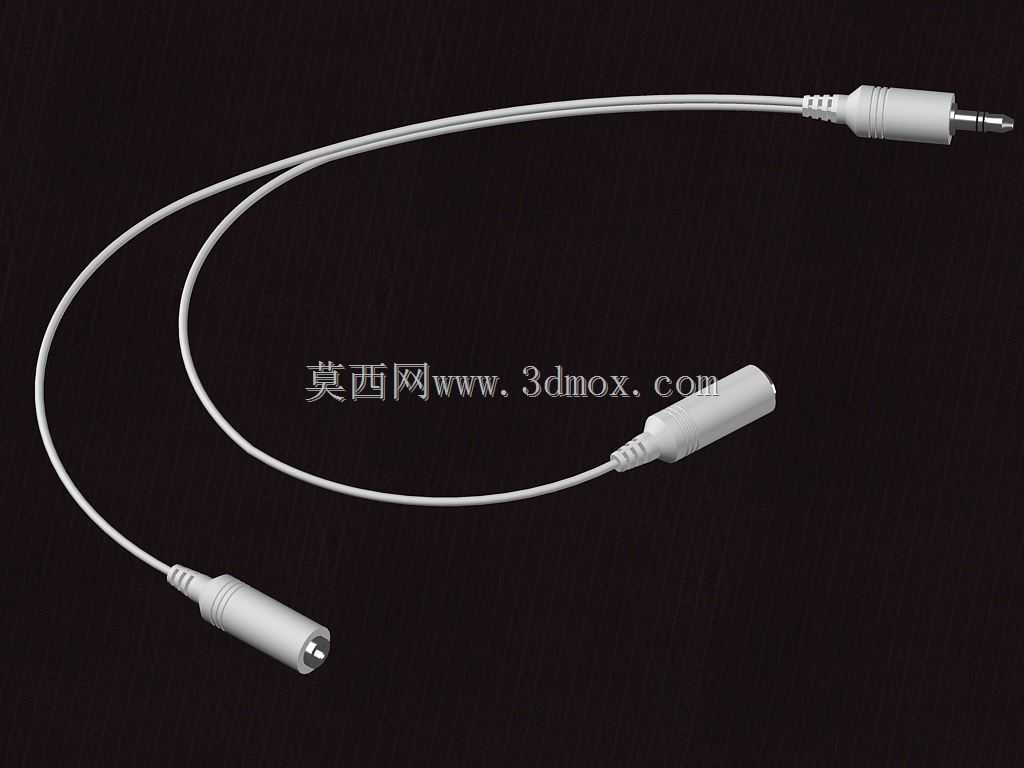

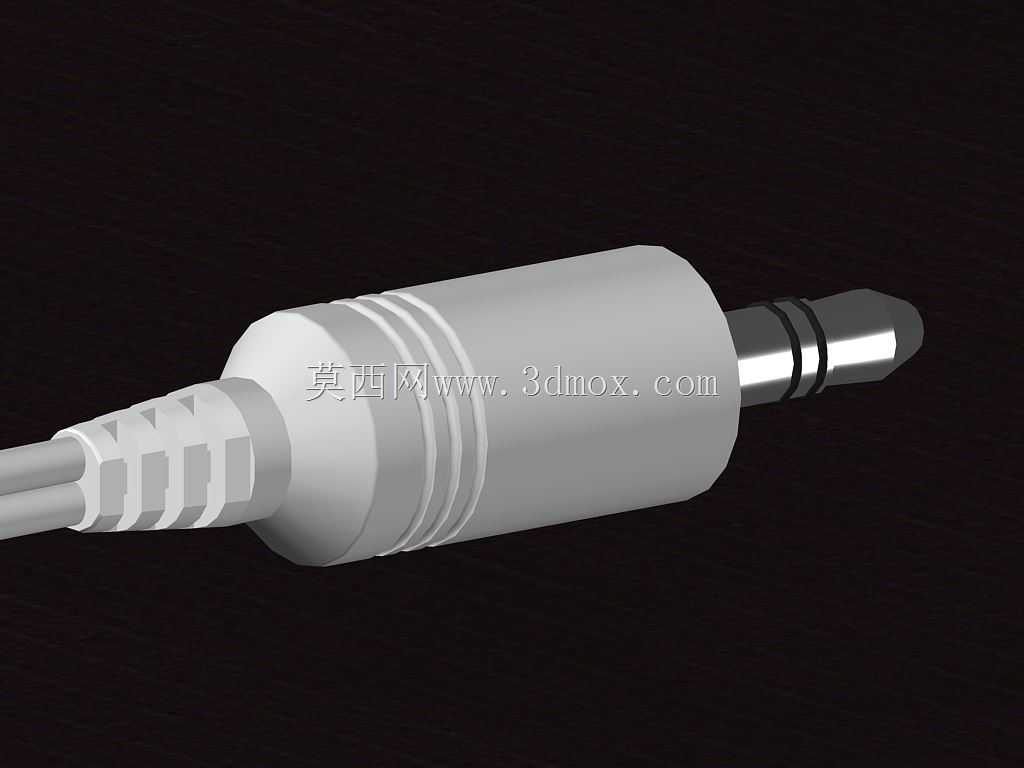

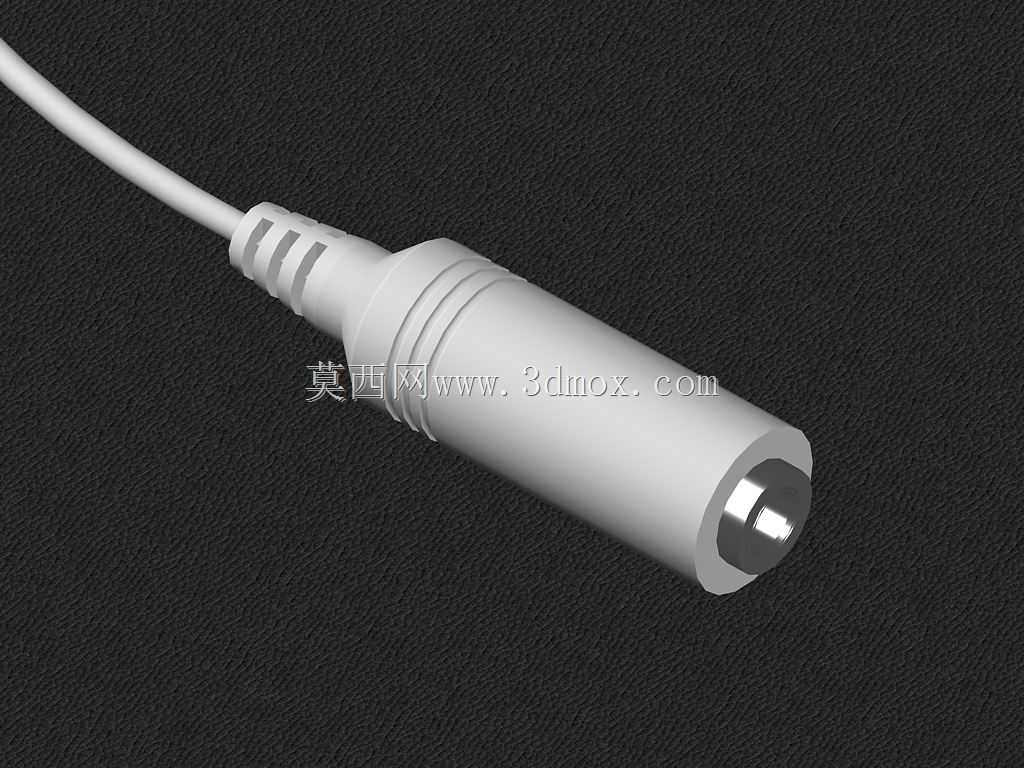

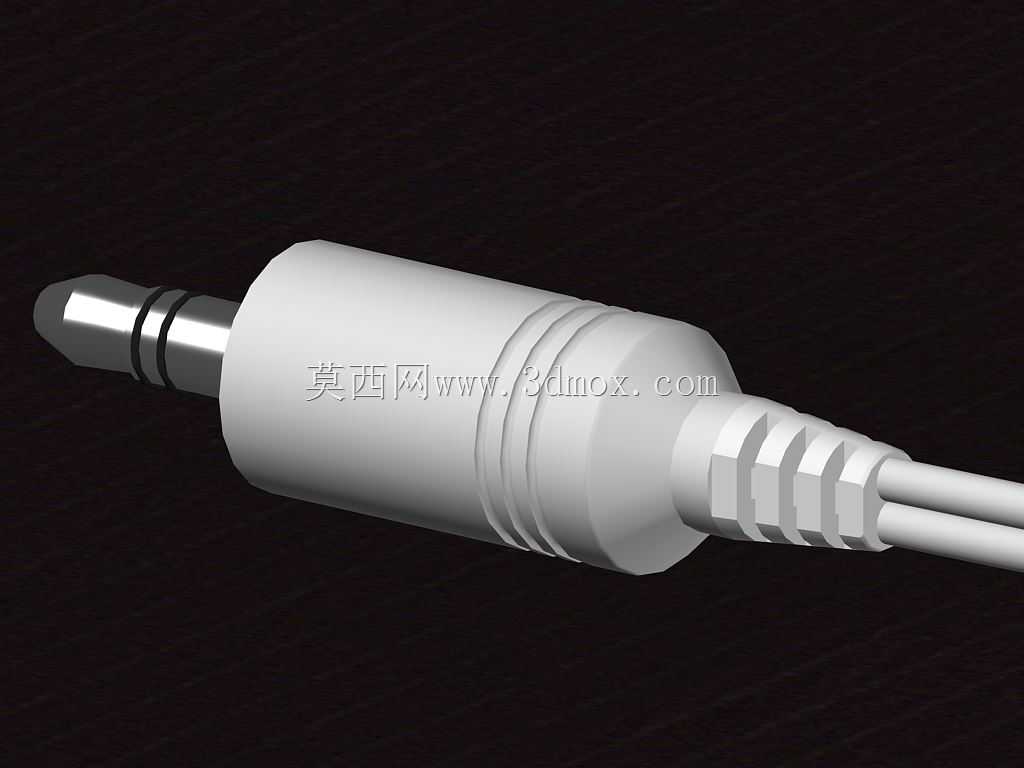

　　日常音频外设扩展场景里，这类一分二转接结构的使用频次一直不低，不管是消费电子测试台架的音频信号分流，还是便携音频设备的接口扩展，都需要这类转接件完成单路音频输出到双路接入的转换。做这个结构的三维建模时，最先要敲定的是接口端的配合公差，3.5mm音频公头的插针直径要严格控制在3.48-3.50mm区间，插入母座后的啮合深度要达到8mm以上，才能保证插拔过程中不会出现接触不良、信号断连的问题，公头根部的应力释放槽是设计里不能省的结构，日常使用中线材弯折最频繁的位置就是接口根部，没有应力释放结构的话，线材内部的漆包铜线很容易在反复弯折后出现断芯，直接导致单侧声道失声。母座端的内孔接触弹片要做0.2mm的预压变形量，

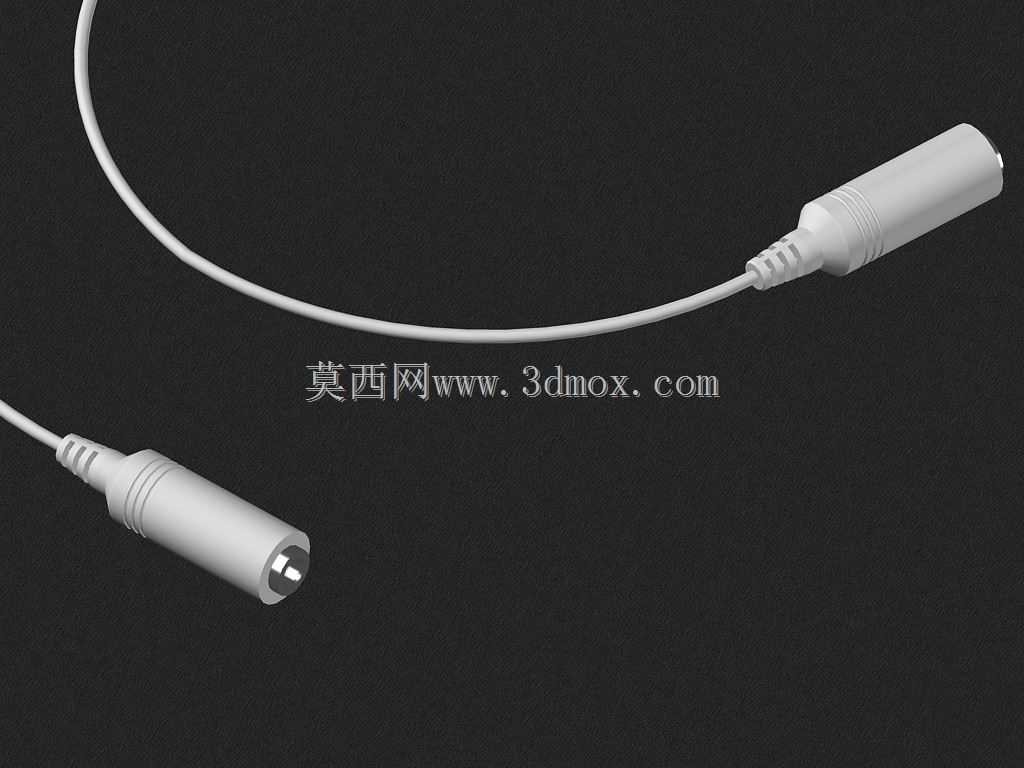

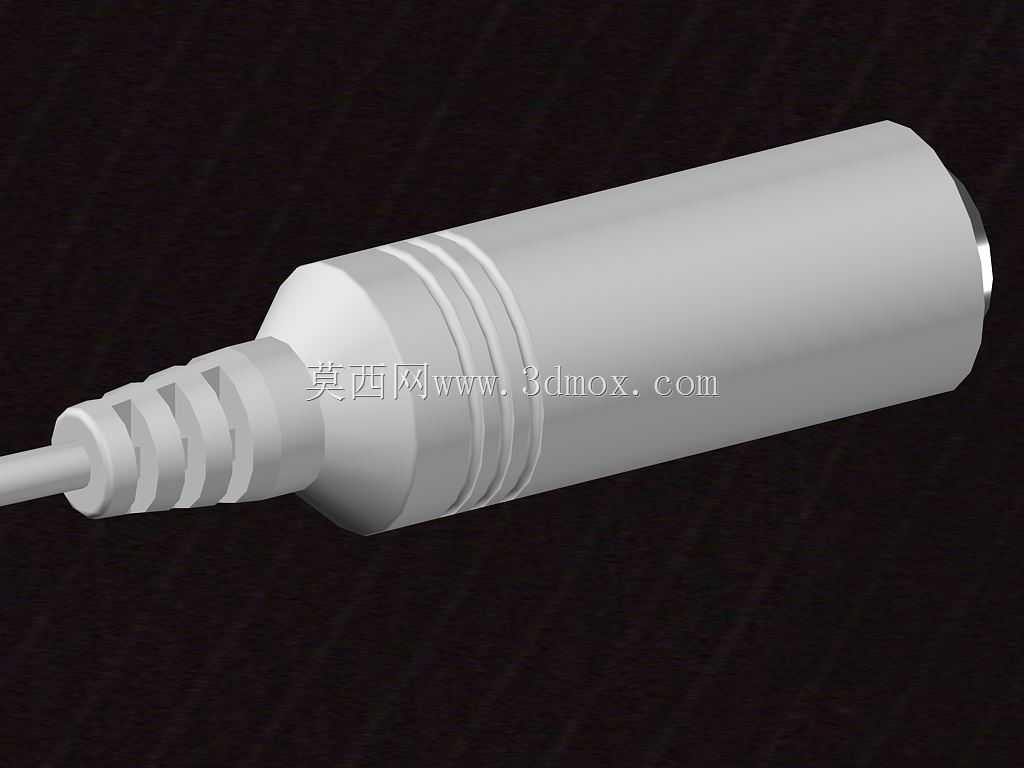

　　保证公头插入后弹片能和插针的三个声道触点完全贴合，接触电阻控制在30毫欧以内，避免音频传输过程中出现杂音、声道串扰的问题。线材部分的弯曲半径设计要控制在15mm以上，线芯采用三芯屏蔽结构，外层包裹PVC绝缘层的时候，要在屏蔽层和外被之间预留0.1mm的滑动间隙，这样线材在弯折的时候外被和内芯不会相互拉扯，能大幅提升线材的抗弯折寿命，按照常规消费类电子的测试标准，这个结构的线材要能通过10000次以上的180度弯折测试才符合使用要求。三个接口端的注塑外壳要做圆角过渡，边缘不能有锐边，避免插拔的时候划伤手指，外壳和线材衔接的位置要做锥形的过渡段，分散弯折时的应力集中。实际装配的时候，公头插针和线芯的焊接点要做热缩管绝缘包裹，

　　避免焊接点之间短路造成音频信号异常，母座内部的接线端子要做卡位固定，防止多次插拔后端子移位导致接触失效。这类转接结构不需要额外的信号放大电路，纯物理连接的结构就能满足音频信号的传输要求，整体重量控制在20g以内，不会因为转接件自身重量给设备的音频接口带来额外的拉扯力，避免长期使用后设备母座出现松脱、焊盘脱落的问题。在做结构干涉检查的时候，要重点确认两个母座端的间距，当两个3.5mm公头同时插入的时候，插头的外壳部分不能出现相互干涉，预留至少1mm的间隙，保证两个音频插头都能完全插到底，不会出现某一个插头插不到位导致单声道无声的情况。线材的长度设计要兼顾使用便利性和信号损耗，常规1米长度的线材对于3.

　　5mm模拟音频信号来说损耗几乎可以忽略，不需要额外增加信号补偿元件，过长的线材反而会增加信号衰减的概率，也容易出现线材缠绕的问题。接口外壳的注塑材料选用ABS+PC的混合材质，既保证足够的结构强度，跌落的时候不会出现外壳开裂，又有一定的韧性，插拔过程中能承受一定的侧向力不会碎裂。在做三维建模的过程中，要把每个零件的装配间隙都预留到位，公头和母座的配合间隙控制在0.02mm以内，既保证插拔手感顺畅，不会出现过紧插拔费力的问题，又不会因为间隙过大导致插头晃动接触不良。线芯的排布要遵循左声道、右声道、地线的标准接线顺序，屏蔽层单端接地，避免外界电磁干扰对音频信号造成影响，出现电流杂音。这类转接结构除了民用场景，在工业音频测试设备上也有应用，比如产线上的音频测试工位，需要同时接入耳机和测试采集设备，就需要这类一分二转接件来完成信号分流，这时候对接触可靠性的要求更高，弹片的材质要选用磷青铜镀镍，保证多次插拔后依然有足够的弹性，接触电阻不会出现明显上升，插拔寿命要达到5000次以上才能满足产线高频使用的需求。
