这套三维结构围绕带式输送与辊道输送中的核心驱动元件展开,呈现的是一种将电机、减速机构与辊筒本体集成在同一圆柱壳体内的电动滚筒。与传统外置电机、链轮、链条或同步带传动的输送线相比,这种布置把动力源完全封闭在辊筒内部,外露部分仅剩下端轴、安装支座和接线结构,因此在食品包装、电商分拣、机场行李、仓储物流以及洁净生产线上具有明显的布置优势。
从实际使用场景看,电动滚筒主要承担输送带牵引或动力辊道输送任务。它可以安装在皮带输送机的主动端,通过滚筒外圆与输送带之间的摩擦带动皮带连续运行;也可以多根并联布置在辊子输送机中,由滚筒表面直接推动托盘、周转箱或袋装物料前进。由于驱动部件不外露,设备侧面不需要预留大型电机和链传动空间,机架宽度可以做得更紧凑,人员靠近输送线时也减少了被旋转链条、联轴器卷入的风险。在需要频繁冲洗的冷链、水产、食品包装工位,封闭结构还能降低水渍、粉尘和杂物进入传动机构的概率。

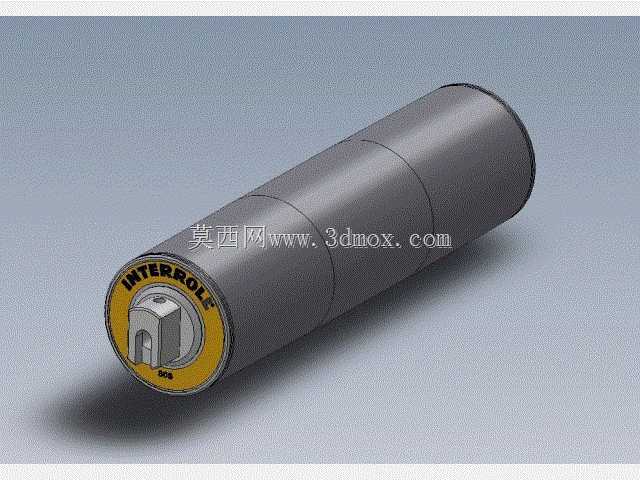

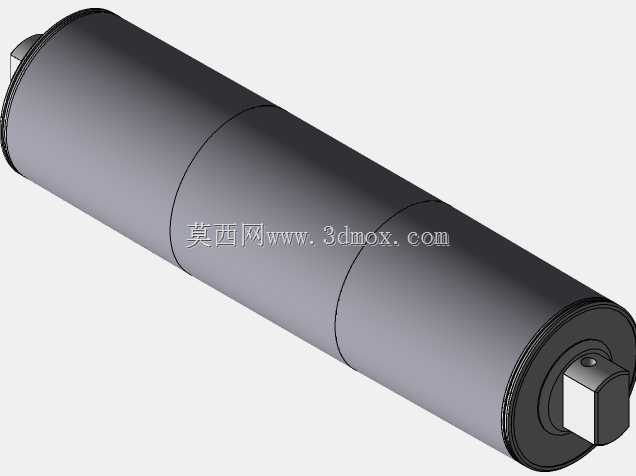

模型的外形主体为长圆柱筒体,端部可见黄色端盖、固定轴头以及接线盒区域。筒体直径和有效长度决定了它能够适配的输送带宽度、最小包角和承载能力。工程选型时,辊筒长度通常要大于输送带宽度,并在两侧留出跑偏余量;安装中心距则取决于输送机头尾轮布置、张紧行程以及机架侧板开孔位置。端轴并非单纯装饰结构,它承担整机支撑任务,设计时需要校核轴头抗弯强度、轴承寿命以及支座处的剪切载荷。若输送物料偏重或皮带张紧力较大,轴径、轴承座和安装板厚度都需要同步放大。
结构思路上,该类产品把异步或同步电机、行星减速或齿轮减速机构、限位轴承、密封件以及筒体支撑件集中布置在有限的圆柱空间内。工作时电机转子带动减速机构,减速输出再驱动外筒旋转,而中心轴保持固定并安装在机架两侧。这样的设计使传动链缩短,外部零件数量减少,噪声相对外置链传动更低,同时整机外观整洁,便于护罩、侧板和导流板安装。建模时需要特别注意内部零件与筒壁之间的径向间隙:电机定子、转子、减速齿轮和轴承都在同一轴线上,任何同轴度误差都会造成发热、异响或卡滞。
从安装边界看,电动滚筒通常以两端轴头卡入机架支座,再通过压板、螺栓或偏心张紧块固定。输送带安装后需要依靠张紧装置使皮带紧贴滚筒表面,包角过小会导致打滑,张紧过大会增加轴承受力和电机负荷。接线盒一侧应预留电缆弯曲半径和检修空间,不能让机架侧板紧贴电缆出口。若用于多段积放辊道,还需考虑单根滚筒的启停控制、光电信号联动以及相邻滚筒之间的高度差,避免纸箱在过渡位置卡滞。
三维建模过程中,圆柱筒体、端盖、轴头、接线盒和安装平面的配合关系是重点。筒体表面可根据工况选择光面、包胶面或沟槽面:光面适合轻型皮带输送,包胶面能提高摩擦系数并降低噪声,沟槽面则有助于排液和改善潮湿环境下的牵引效果。端盖与筒体之间的止口定位决定密封性能,轴头与支座之间应保留合理公差,既不能因间隙过大产生跳动,也不能因过约束造成安装困难。
在维护层面,这种集成式驱动单元不像外置电机那样可以单独快速拆换链轮或皮带,但其优势是外部磨损件少、日常润滑点少。设计机架时仍应考虑滚筒整体抽出方向,预留检修通道,避免在滚筒外侧焊接固定挡块导致后期无法拆卸。对于高温、低温或高湿环境,还需要在密封形式、润滑脂和电缆防护等级上作针对性处理。整体来看,该模型适合输送设备方案设计、辊道布局校核、机架干涉检查以及驱动部件选型参考,能够帮助工程人员直观理解电动滚筒从动力输出到安装固定的完整结构逻辑。
