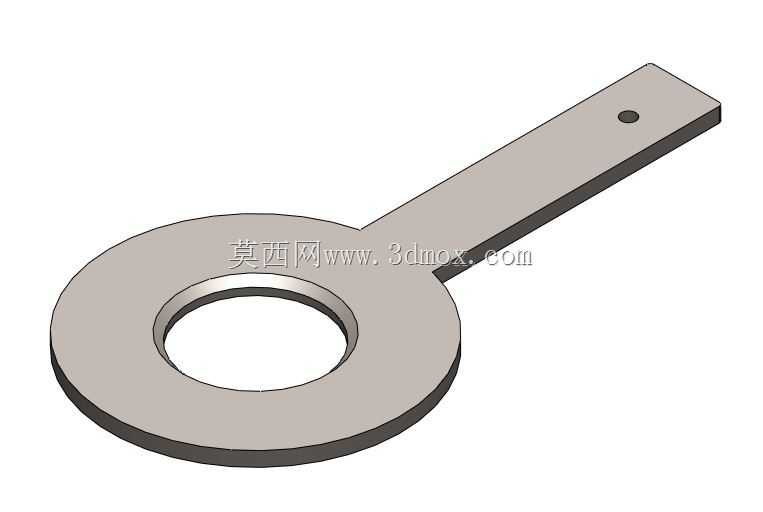

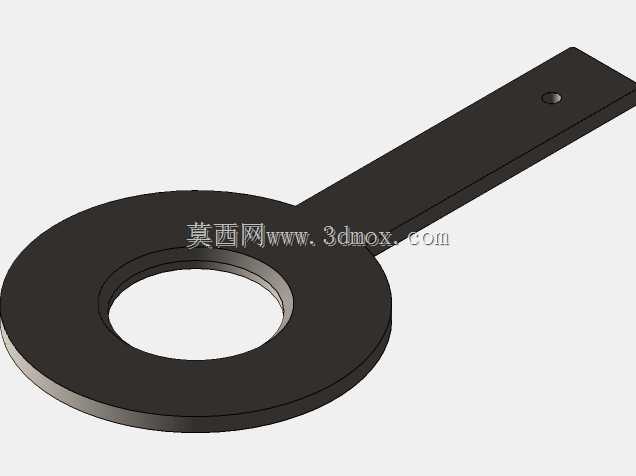

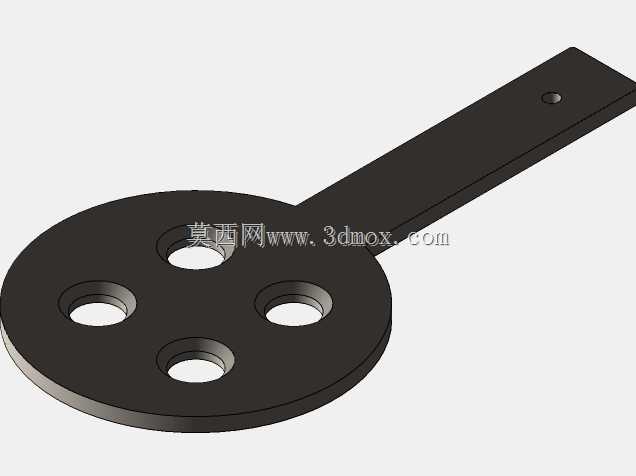

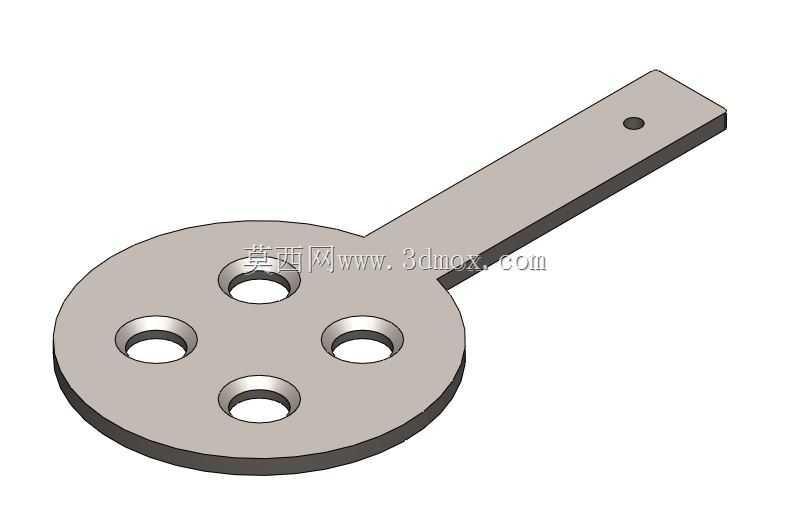

带柄节流孔板结构设计

　　在工业流体输送管网的流量管控环节，这类带延伸柄的孔板是差压式流量测量系统里的核心节流元件，日常在化工流体管线、市政供水干管、工业循环水系统、洁净气体输送管路中都能见到它的应用，和普通同心孔板相比，带柄的结构设计能让安装人员在拆装、核对孔板规格时不用完全探入法兰间隙，直接通过外露的柄部就能确认孔板的安装方向、开孔规格，大幅降低管线检修时的错装概率。

　　从实际功能来看，这类孔板的核心作用是通过环形的节流截面让流经管道的流体在开孔处形成局部收缩，从而在孔板前后产生稳定的差压值，配套差压变送器就能换算出管道内的实时流量，部分工况下也会作为永久限流元件使用，通过固定的开孔尺寸限制管路的最大通流能力，避免下游设备因为流量过载出现损坏。和没有柄的单片孔板相比，延伸柄上的定位小孔可以和法兰螺栓配合定位，安装时不需要额外调整孔板的同轴度，只要把柄部的小孔套入对应位置的法兰螺栓，就能保证孔板的开孔中心和管道中心完全重合，避免因为孔板偏心带来的测量误差。

　　设计这类孔板的时候，首先要确定的是环形主体的外径尺寸，这个尺寸必须和配对法兰的密封面内径完全匹配，不能出现突出密封面或者径向间隙过大的问题，否则安装后会出现密封泄漏的隐患；主体的厚度需要根据管道的设计压力、输送介质的腐蚀性来计算，既要保证在最高工作压力下不会出现结构变形，也要避免厚度过大导致流体在孔板前后的涡流区变长，影响差压测量的稳定性。开孔的内径尺寸是整个设计的核心参数，需要根据目标流量范围、管道内径、介质的密度粘度、常用工作温度压力来计算，不同的开孔比会直接对应不同的差压量程，设计时还要考虑开孔边缘的加工精度，直角锐边不能有倒角、毛刺，否则会导致流出系数偏离设计值，最终让流量测量出现系统性偏差。

　　延伸柄的长度设计需要满足安装后柄部末端露出法兰外缘至少20mm，方便运维人员手持操作，柄部的宽度不能超过法兰相邻螺栓的间隙，避免安装时和螺栓、螺母产生干涉，柄上的定位小孔位置要和法兰的螺栓孔位置精准对应，孔径比配套螺栓直径大1-2mm即可，间隙过大会失去定位作用，间隙过小则会导致安装时无法顺利套入螺栓。孔板的两个端面需要保证足够的平面度，和法兰密封面贴合时不能出现缝隙，密封面的粗糙度要达到对应的密封要求，使用非金属垫片的时候粗糙度可以适当放宽，使用金属缠绕垫片的时候则需要更高的表面加工精度。

　　实际选型应用的时候，要注意这类孔板的安装直管段要求，孔板上游至少要保留10倍管道直径的直管段，下游保留5倍管道直径的直管段，不能直接安装在弯头、阀门、变径管的下游，否则流场紊乱会直接导致测量数据失准。安装时要注意孔板的方向，锐角迎流面必须正对流体的来流方向，不能装反，装反之后不仅会让差压值出现明显偏差，长期运行还可能因为流体冲刷导致开孔边缘出现异常磨损。对于含有固体颗粒的流体管路，选用这类孔板的时候还要考虑定期冲洗的需求，柄部的结构也方便在不停机的情况下（配合专用孔板阀）快速抽出孔板进行清理，避免开孔被杂质堵塞影响通流。

　　从结构建模的角度来说，这类零件属于典型的板类回转衍生结构，建模时先绘制环形主体的草图，拉伸得到基础的板体结构，再绘制延伸柄的轮廓和主体合并，最后添加上定位小孔、做边缘的工艺倒角即可，建模过程中需要重点核对各个尺寸的配合公差，尤其是环形主体的外径、开孔的内径、定位小孔的位置度，这些尺寸直接影响最终的安装适配性和测量精度，不能随意更改。不同压力等级的管路对应的孔板厚度、外径尺寸都有对应的标准系列，设计时优先选用标准系列尺寸，可以降低加工和配件采购的成本，也方便后期运维更换。
