L型金属齿轮电机安装固定支架结构

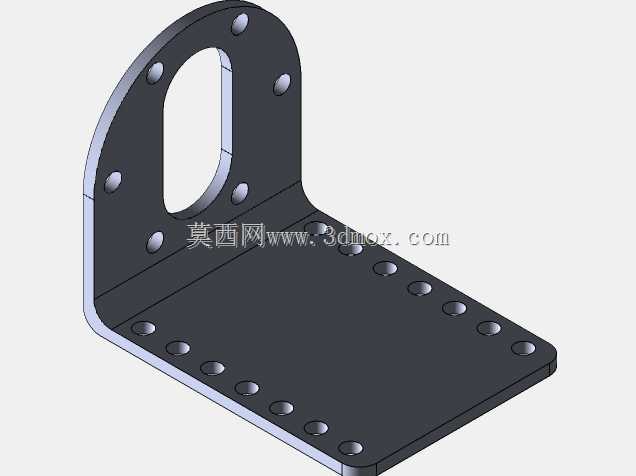

　　在小型移动机器人、智能小车、桌面级自动化传动模组的开发场景中，电机安装的同轴度、固定刚性直接决定了传动系统的运行稳定性，这款L型折弯结构的金属齿轮电机支架，正是针对小尺寸直流齿轮电机的侧装固定需求设计的安装构件。从实际安装边界来看，支架的竖直安装面开设了多组呈环形排布的安装孔位，中心预留的长圆形避让孔可容纳电机输出轴端与传动件的连接空间，无需额外加工轴端避让槽，竖直面的孔位间距匹配对应型号金属齿轮电机的端盖安装螺孔，安装时可直接通过螺栓将电机端面锁紧在竖直立板上，保证电机输出轴与安装面的垂直度，避免轴系偏斜带来的齿轮啮合异响、轴承额外负载等问题。水平安装底板上沿两排等距排布的固定孔，可适配不同规格的设备安装基面，

　　不管是铝型材搭建的实验平台、亚克力材质的机器人底盘，还是钣金加工的设备壳体，都能通过对应孔位完成支架的锁紧固定，多组冗余孔位也给安装位置的微调留出了足够空间，不需要在基面上重新打孔就能适配不同的传动中心距要求。设计上采用一体折弯的L型结构，相比拼接式的安装支架，省去了拼接面的螺栓连接环节，整体刚性更强，在电机启停、正反转切换带来的冲击载荷下，不会出现拼接面松动移位的问题，折弯处的圆角过渡也避免了应力集中，长期承受交变载荷时不会出现折弯处开裂的情况。从功能特性来看，这款支架专门适配小功率金属齿轮减速电机的安装场景，这类电机广泛应用于小型巡检机器人底盘、桌面传送带模组、智能仓储的小型推料机构中，以往这类电机安装常采用平板直连的方式，

　　电机轴与安装面平行，需要额外搭配联轴器或带轮改变传动方向，而采用这款L型支架后，电机可垂直固定在安装基面上，输出轴直接朝向传动轮系，省去了换向传动的额外构件，既压缩了整体安装空间，也减少了传动环节带来的功率损耗与回程间隙。在实际选型使用时，需要注意竖直面的安装孔位中心距与电机端盖螺孔的匹配性，同时要确认水平底板的安装孔位与设备基面的固定孔位是否对齐，若存在小幅偏差，可利用底板上的多组孔位调整固定位置，无需对支架进行二次加工。支架的板材厚度经过针对性设计，既保证足够的支撑刚性，避免电机运行时的振动带动支架共振，也不会因为板材过厚增加不必要的整体重量，对于移动类机器人这类对自重敏感的应用场景十分友好。

　　竖直立板上的环形排布孔位除了固定对应型号的电机外，也可通过更换不同的安装螺栓适配同安装尺寸的其他类型小型电机，拓展了支架的适用范围，中心的长圆孔相比圆形避让孔，在电机轴长度存在小幅公差时也能顺利安装，不会出现轴端与立板干涉的情况。在小型自动化设备的原型开发阶段，这类标准化的安装支架可以大幅缩短结构搭建的周期，不需要单独设计加工电机安装座，直接选用对应规格的支架就能完成电机的可靠固定，减少非标加工的成本与周期。从安装工艺来看，支架所有孔位均采用冲压加工成型，孔位位置精度有保障，安装时螺栓可顺利穿入，不需要对孔位进行二次锉修，折弯角度控制在90度直角，保证竖直面与水平面的垂直度，安装后电机轴与安装基面的平行度符合传动要求，不会出现齿轮偏磨、传动卡滞的问题。在长期运行的场景下，金属材质的支架相比3D打印的塑料安装座，抗蠕变性能更好，不会因为长期受力出现安装孔位滑丝、支架变形的问题，适合在有一定负载要求的长期运行设备中使用。
