汽车涡轮增压器用螺旋桨叶轮结构

　　这款叶轮结构主要适配车用涡轮增压器的压气机端，也可拓展至小排量内燃机进气增压、小型工业离心通风设备的动力端使用。在车用场景中，该部件安装于增压器压气机壳内部，与涡轮端叶轮同轴连接，依靠发动机排出的废气驱动涡轮端高速旋转，带动该压气机叶轮同步运转，将进入的常压空气压缩后送入发动机气缸，提升进气密度，让发动机在同等排量下获得更高的充量系数，优化燃油燃烧效率，最终实现动力输出提升与燃油经济性的平衡。

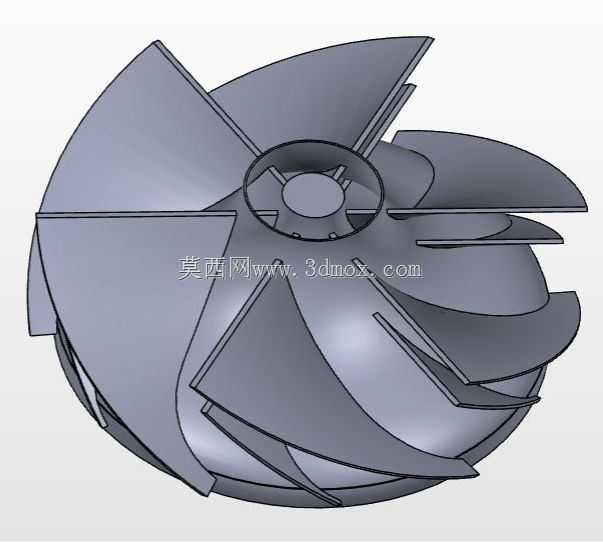

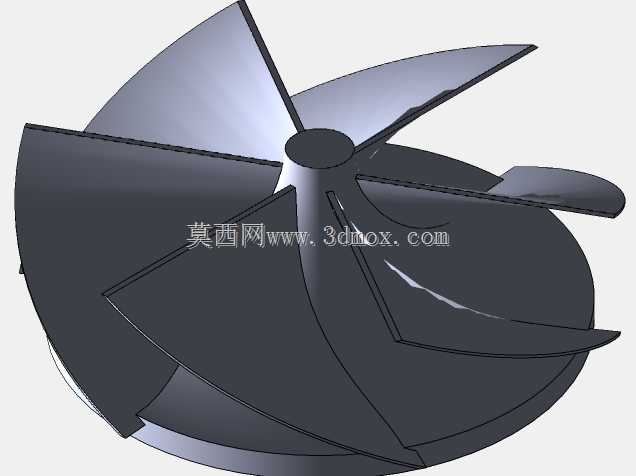

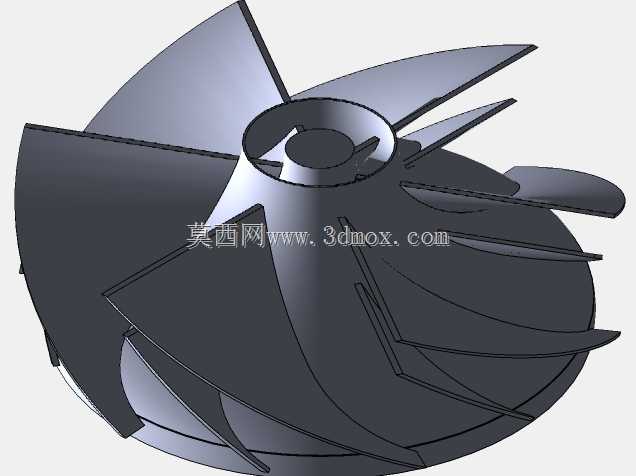

　　从功能特性来看，该叶轮采用长短叶片交错的结构设计，长叶片负责主要的气流导向与做功，短叶片则用于分流长叶片间的气流，避免大流量工况下叶片通道内出现气流分离、涡流损失，有效拓宽压气机的高效工作区间，覆盖发动机从低转速到高转速的不同进气需求。叶片型线采用后弯式设计，相较于径向直叶片，后弯型线能在高转速下获得更平缓的压比特性，降低气流对叶片前缘的冲击载荷，同时减少叶轮出口的气流绝对速度，降低后续扩压器的气流整流压力，提升整级压气机的工作效率。轮毂部分采用中心通孔加定位凸台的结构，中心通孔用于与增压器转子轴过盈配合，传递旋转扭矩，轮毂端面的环形凸台则用于安装时的轴向定位，保证叶轮与压气机壳、扩压器的轴向间隙处于设计范围内，避免运转过程中出现动静碰磨。

　　设计过程中，首先需要匹配目标发动机的排量、额定转速、目标增压压力参数，确定叶轮的进出口直径、叶片出口安装角、叶片数等核心参数。叶片型线的构建需要兼顾气动性能与结构强度，通过三维曲面建模完成叶片的空间扭曲造型，保证气流从叶轮轴向入口进入后，能平滑转向径向出口，全程减少气流的折转损失。结构强度校核环节需要考虑最高工作转速下的离心载荷，叶片根部与轮毂连接位置做圆角过渡处理，降低应力集中系数，避免高转速下出现叶片断裂失效。同时需要做转子动力学校核，保证叶轮的质心与旋转轴线重合度满足动平衡要求，降低高速运转时的振动幅值，匹配增压器转子的临界转速设计，让工作转速区间避开临界转速点，防止出现共振。

　　安装边界方面，叶轮中心通孔的直径需匹配对应规格的增压器转子轴径，配合公差选用过盈配合，保证高速旋转下不出现轴与轮毂的相对滑动。叶轮的轴向总高度需要适配压气机壳的内部腔体深度，安装后叶轮出口端面与扩压器端面的轴向间隙控制在合理范围，间隙过大会导致气流回流损失，降低压气效率，间隙过小则容易因热膨胀、转子窜动出现碰磨故障。叶轮的最大外径需要与压气机壳的蜗壳流道匹配，保证叶轮出口甩出的高压气流能顺畅进入扩压器与蜗壳，完成动能到压力能的转换。叶片前缘的进口直径需要匹配压气机入口的进气道尺寸，保证进气气流能均匀进入叶片通道，避免进气畸变带来的效率下降与叶片振动问题。

　　在实际使用场景中，这类叶轮除了车用涡轮增压器，也可适配小型燃气轮机的压气机级、工业用高压离心风机的叶轮部件，只要参数匹配，可直接移植到对应设备中使用。设计时也充分考虑了加工可行性，叶片曲面的曲率变化平缓，既可以采用五轴铣削加工做原型验证，也适合后续开模做精密铸造批量生产，轮毂部分的结构简单，装夹定位方便，能降低加工过程中的装夹误差，提升成品的尺寸精度。
