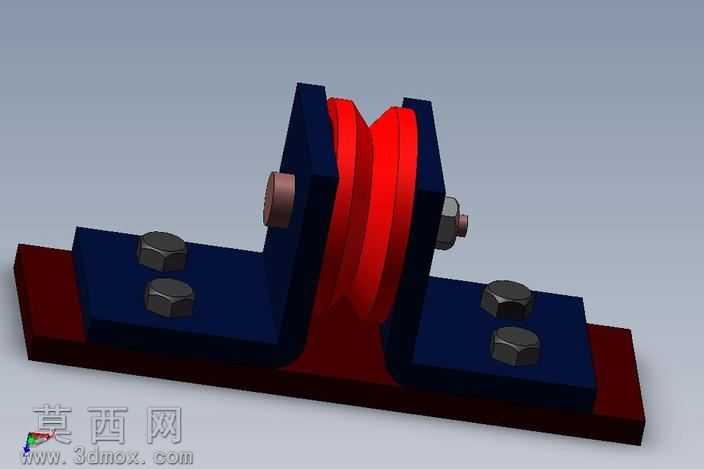

双螺栓固定式V型槽轮支撑组件

该轮支撑组件采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的配合逻辑，对每一个零部件的尺寸公差、装配间隙进行了合理设定，确保各部件之间无干涉、装配关系准确。首先完成底座部分的建模，底座采用L型折弯式结构设计，底部为平直安装基面，两侧设置对称的立式支撑臂，支撑臂上预留销轴安装孔位，底座安装面处设计四个内六角螺栓的沉头安装位，保证螺栓安装后顶面与基面齐平，避免突出部分影响安装贴合度。中间的V型槽轮作为核心功能部件，建模时精准还原轮体的双斜面槽型结构，槽面弧度经过反复调整，确保与配套绳索或滚轮的接触面积符合受力要求，轮体中心预留贯穿式销轴孔，与两侧支撑臂的孔位保持同轴度，保证轮体转动顺畅无卡滞。销轴部件采用台阶轴结构设计，一端设置限位轴肩，另一端配套锁紧螺母，建模时还原螺纹结构与螺母的六角外形，确保螺纹配合的视觉效果真实。材质渲染阶段，为底座与支撑臂赋予深蓝色金属烤漆材质，调整材质的粗糙度与反光度，模拟工业五金件的哑光漆面质感；V型槽轮赋予深红色工程塑料或喷涂金属材质，突出核心功能部件的视觉区分度；螺栓、螺母、销轴等紧固件赋予银灰色金属材质，添加细微的磨砂纹理与金属高光，还原标准五金件的真实质感；整体渲染采用柔和的工业展示光源，添加适度的环境阴影，突出组件的立体结构与装配层次。设计思路上，该组件采用对称式结构布局，保证受力均匀，四个螺栓的固定方式提升了支撑结构的安装稳定性，V型槽轮的居中设置确保载荷沿支撑中心传递，避免偏载造成的结构变形，整体结构紧凑，安装便捷，可作为导向轮、张紧轮的支撑结构应用于各类轻型输送、传动场景，各零部件均可单独拆分，方便后续进行工程图导出、加工工艺规划以及装配模拟验证。
