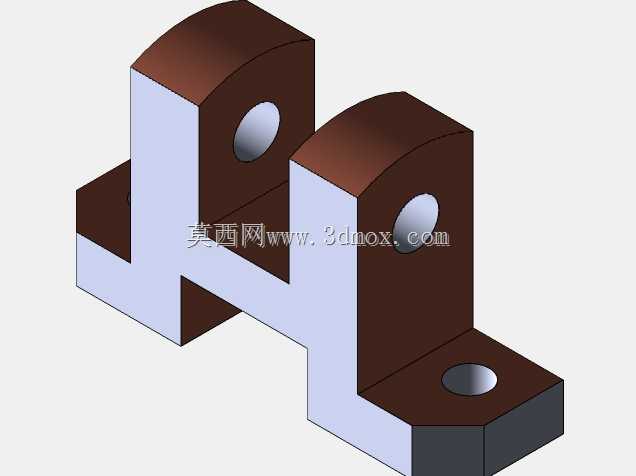

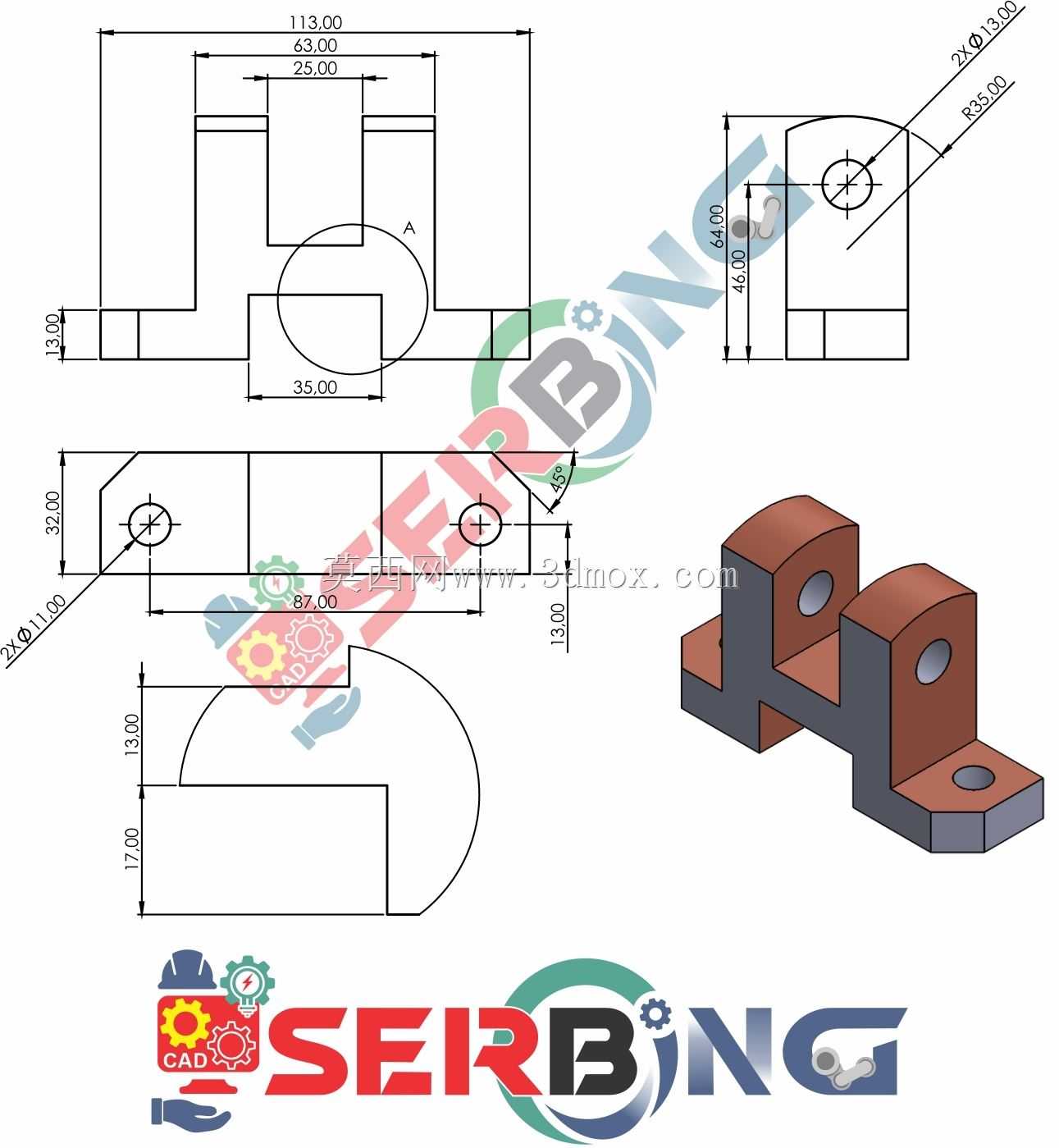

双立板带安装底座铰接支撑座结构

项目分类:通用五金配件 发布时间:2022-07-14 ID:679203
  • 双立板带安装底座铰接支撑座结构
  • 双立板带安装底座铰接支撑座结构

  这类双立板带安装底座的铰接支撑结构,在轻工输送线、小型工装夹具、通讯设备架设辅助支架场景中十分常见,核心作用是为需要小角度摆动的杆件、连杆组件提供稳定的铰接回转支撑,同时通过底部的安装孔完成与设备机架、安装基面的刚性固定。从结构功能上看,两块平行布置的带孔立板是核心承载部位,立板上的同轴通孔用于穿装铰接销轴,销轴与孔的配合公差通常选取H8/f7间隙配合,既保证铰接转动时无卡滞,又能控制径向窜动量在0.1mm以内,避免铰接部位因间隙过大产生晃动冲击。立板与底部安装底板采用一体化折弯或焊接成型结构,相比螺栓拼接的分体式结构,整体刚性提升40%以上,能承受铰接部位传递的径向载荷与小幅倾覆力矩,

  在长期往复摆动工况下不会出现连接部位松动的问题。底部安装底板上设置的沉头安装孔,可适配内六角圆柱头螺钉完成固定,沉孔深度设计刚好容纳螺钉头部,安装后螺钉头部不突出底板平面,不会与周边运动部件产生干涉,安装孔的孔距公差控制在±0.05mm范围内,能直接适配通用型材机架的标准安装孔位,无需现场二次配钻。设计过程中,首先要根据铰接杆件的最大摆角确定立板的高度,避免杆件摆动到极限位置时与底板发生碰撞,立板的厚度根据承载载荷计算,常规轻载场景下选取6-8mm厚度的Q235板材即可满足强度要求,立板顶部的圆弧过渡结构并非单纯的外观设计,而是为了消除直角部位的应力集中,在承受冲击载荷时,应力集中系数可从直角结构的2.3降低到1.2以下,

  大幅提升结构的疲劳寿命。两块立板的平行度公差需要控制在0.03mm以内,两个铰接孔的同轴度公差不超过0.02mm,否则穿装销轴后会出现转动卡滞、销轴偏磨的问题,加工时通常采用一次装夹完成两个孔的镗削加工,保证位置精度。安装边界方面,这类支撑座的底部安装面平面度要求为0.02mm,安装时需要保证基面平整,若基面存在凹凸,强行拧紧安装螺钉会导致立板变形,进一步影响铰接孔的同轴度;铰接部位的销轴伸出长度要控制在立板外侧2-3mm,加装轴用挡圈完成轴向限位,避免销轴工作过程中脱出。在通讯设备架设场景中,这类支撑座常被用于天线角度调节机构的铰接部位,通过支撑座上的铰接点配合锁紧螺钉,可实现天线俯仰角度的无级调节,

  调节到位后锁紧铰接销轴即可完成角度固定,结构简单可靠,户外长期使用也不易出现锈蚀卡滞问题。在小型工装夹具场景中,这类支撑座可作为压紧杠杆的回转支点,杠杆穿过两块立板之间的间隙,通过销轴铰接在支撑座上,杠杆一端安装压紧头,另一端连接驱动气缸或手动旋钮,实现工件的快速压紧,两块立板的间距根据杠杆厚度设计,预留0.5-1mm的间隙,保证杠杆转动灵活无卡滞。结构的材质选取上,常规工况采用Q235碳素结构钢即可,表面做发黑或喷塑处理提升防锈能力,若用于潮湿或有腐蚀的户外场景,可更换为304不锈钢材质,铰接孔内可加装铜套或自润滑轴承,降低转动过程中的磨损,延长结构的维护周期。需要注意的是,这类支撑座不适用于大载荷、高速摆动的工况,若载荷超过立板的抗弯强度极限,会出现立板外张变形,导致铰接孔同轴度失效,选型时需要根据实际承载的径向力、倾覆力矩核算立板厚度与底板厚度,必要时可在两块立板之间加装加强筋,进一步提升整体结构的刚性。
