工字开槽电感器绕线磁芯底座结构

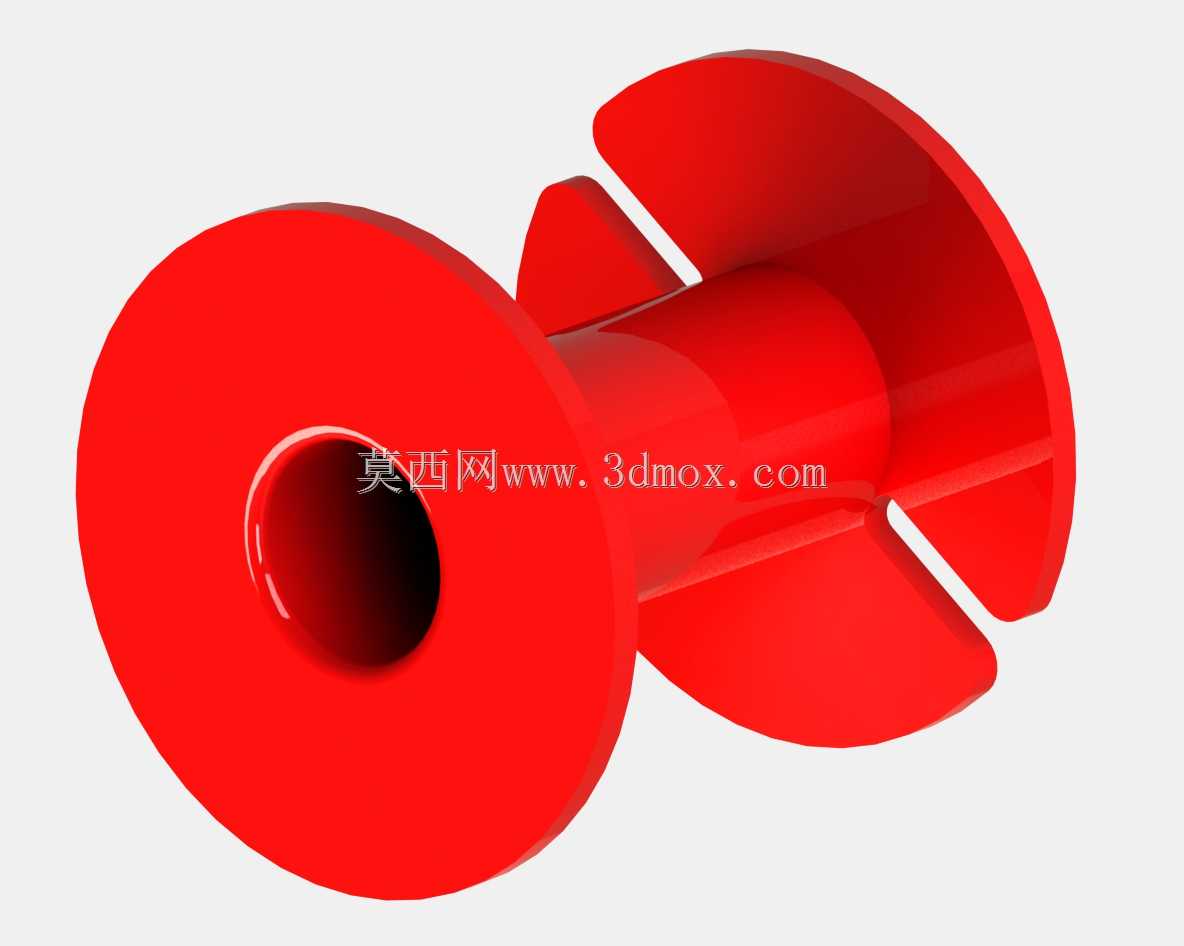

　　该结构对应小型通讯及消费电子设备中常用的电感绕线承载件，整体采用工字骨架式布局，轴向长度控制在2cm量级，中心安装与定位相关的直径边界约0.6cm，适合在板级空间紧张的电源滤波、信号耦合、射频匹配及储能回路中使用。零件主体由中部绕线柱、两端圆形挡边和轴向贯通孔组成，中部柱面为漆包线提供连续缠绕基面，两端挡边限制线圈在轴向的滑移与松脱，贯通孔则用于穿装固定销、磁棒或配合自动化插装机构完成定位。

　　从实际装配角度看，这类磁芯底座并不单独承担电气连接功能，而是为绕组提供稳定的几何支撑和磁路边界。线圈绕制完成后，端部导线需要从挡边外侧引出并连接到焊盘或引脚，因此两侧挡边并非完整封闭圆盘，而是开设了对称缺口。缺口位置与绕线起止端相配合，可让漆包线在不被挡边锐边挤压的情况下过渡到外侧，减少绕线张力突变造成的漆膜损伤，也便于自动绕线设备的挑线、挂线和收尾动作。

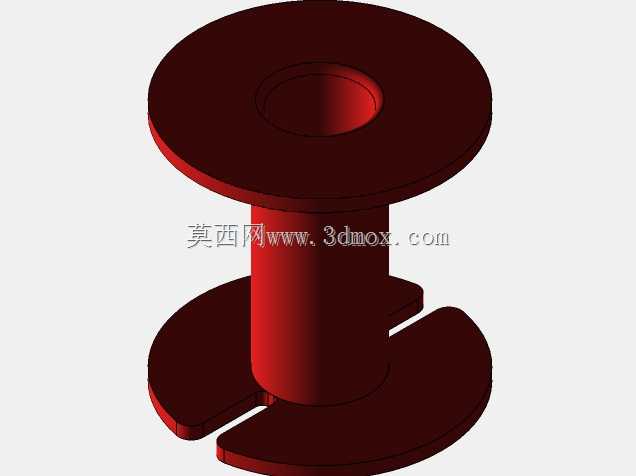

　　中部筒体与两端挡边之间采用连续过渡，避免截面急剧变化带来的应力集中。若零件采用塑料骨架成型，挡边与筒体交接处需要保留合理圆角，使熔体在模腔内流动更顺畅，同时降低脱模后翘曲风险；若作为磁芯本体使用，则圆角和等厚设计有助于减少烧结或压制过程中的局部密度不均。模型中红色实体表现出的壁厚关系较明确，外挡边直径明显大于中部绕线柱，既形成线圈容纳空间，也为绕组提供侧向防护。

　　尺寸边界方面，0.6cm×2cm的规格决定了它更适合小功率、小电感量或较高频率工况。绕线柱的有效长度和直径直接决定可绕线匝数与线径范围：柱径过小会限制磁路截面并增加绕制曲率，柱长较短则限制多层绕组的总匝数；两端挡边高度需要兼顾线圈容量与整机高度，过高会占用板级垂直空间，过低则在多层绕线后容易出现溢线。轴向孔的尺寸不仅影响穿装固定方式，也关系到后续选配磁芯时的配合间隙，设计时应保证孔壁与插入件之间留有稳定公差，既不能因过紧造成装配开裂，也不能因过松导致绕组晃动。

　　在通讯工具类产品中，这类元件常布置在电源入口、DC-DC转换节点、天线匹配回路或音频滤波通道附近。设备跌落、振动和温湿度循环时，绕线底座需要保持形状稳定，挡边缺口不能形成尖锐夹持点，中心孔也应保证与定位柱或磁棒的同轴关系。若用于表面贴装工序，骨架外缘的对称性会影响吸嘴取放和视觉识别；若用于手工插装，则贯通孔和缺口方向需要便于操作者判断绕线起始位。

　　建模时应优先保证回转主体、挡边外径、中心孔轴线和缺口方位的一致性。回转部分可通过草图旋转建立基础轮廓，再以轴向基准面切除缺口，形成供导线引出的开放通道。缺口两侧的挡边残段仍保持环形受力路径，能够在绕线张力作用下约束线圈，同时让导线沿固定角度离开绕线区。中部筒体外侧表面应保持连续光顺，避免出现影响排线的凸凹特征；挡边外缘可根据成型工艺设置轻微倒角，以减少搬运和装配中的边缘崩缺。

　　结构设计还需要考虑绕线后的整机公差叠加。线圈多层缠绕后会在径向增加实际外径，因此挡边内径与绕线柱之间的环形空间不能按裸件尺寸满额利用，需预留漆包线线径、绝缘层和排线误差。缺口宽度应与最粗允许线径及引出线弯折半径相匹配，过窄会夹伤导线，过宽则会降低挡边对线圈的约束能力。中心孔端部可设置导入倒角，使自动装配时的销轴或磁棒更容易进入，同时抵消孔口轻微毛刺对插装力的影响。

　　总体来看，该结构把绕线承载、导线引出、轴向定位和磁芯配合集中在一个紧凑工字件上，几何形态简单但功能边界清晰。对于结构工程师而言，建模重点不在复杂曲面，而在绕线空间、缺口方位、孔轴配合和挡边强度之间取得平衡；对于器件选型人员，则可通过外径、柱长、孔径和缺口形式判断其是否适配特定匝数、线径及安装空间。
