4.5厘米直径电磨钻台夹持固定支架

　　这套夹持固定件面向小型旋转打磨、钻孔、雕刻类手持工具的台装场景，核心适配直径4.5厘米的Dremel系列电磨主机，解决手工握持作业时稳定性不足、进给量难控制、长时间操作疲劳的问题，在模型制作、小件五金修磨、PCB钻孔、首饰抛光、木工精细开槽这类工位里，能把原本手持的高速旋转工具转化为半固定式加工单元，作业时双手可以自由操控工件，进给轨迹更平直，孔位同轴度、打磨端面平整度都比纯手持操作有明显提升。

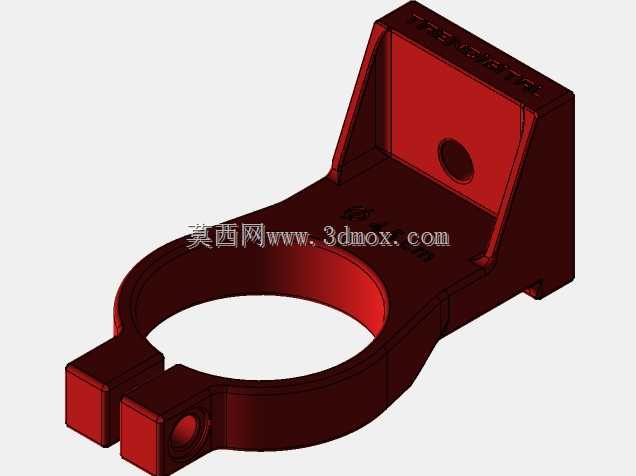

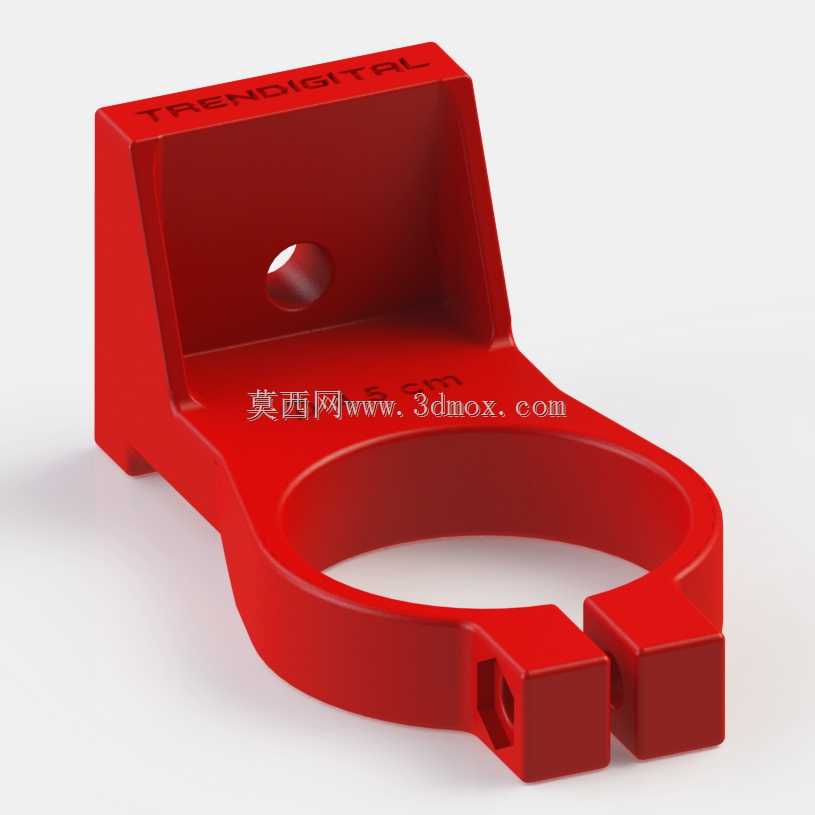

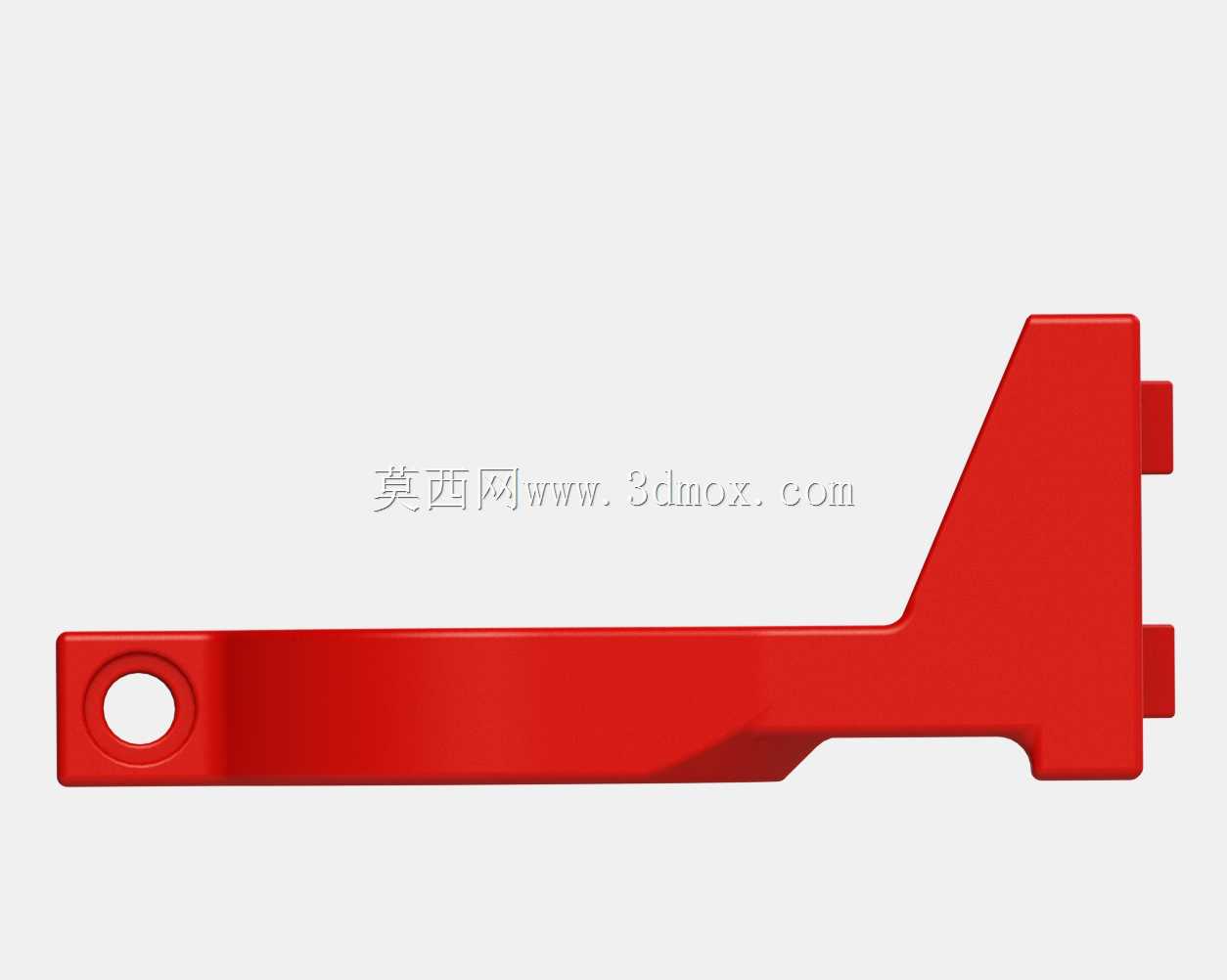

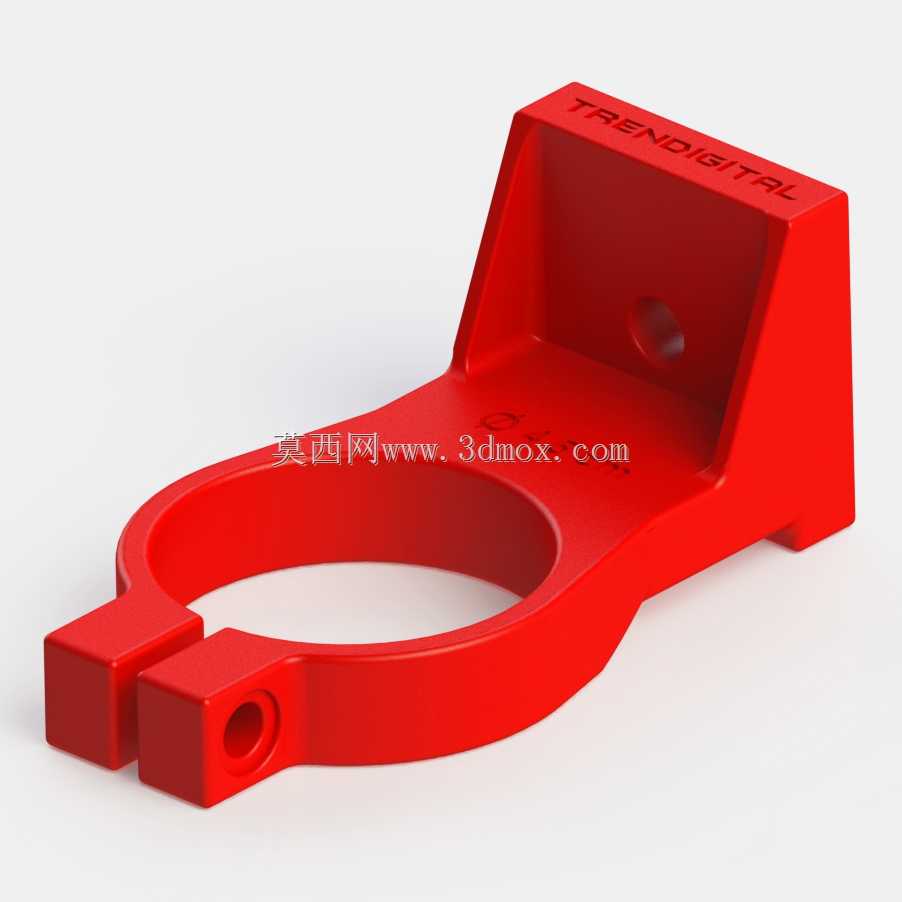

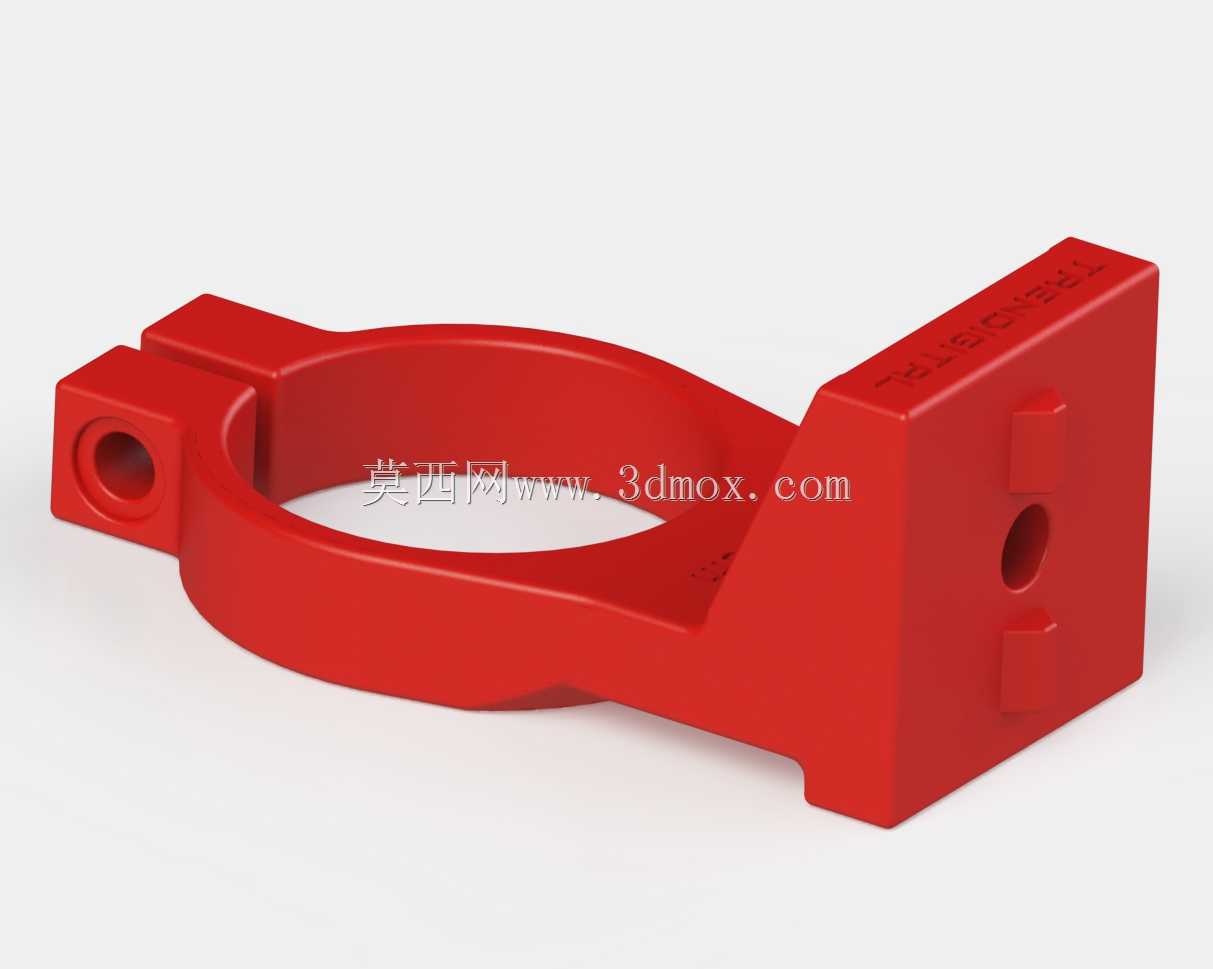

　　从结构布局来看，零件整体分为两个功能区段：下半段是开口式环形卡箍，环体内径匹配4.5cm的电磨机身外径，环体末端延伸出两个带同轴通孔的锁紧凸耳，穿入锁紧螺丝后可以收窄开口间隙，抱紧电磨圆柱机身，凸耳处做了加厚实体补强，避免螺丝锁紧时局部应力集中导致卡箍开裂，环体内壁没有额外凸起，抱紧时接触面沿圆周均匀分布，不会夹伤电磨外壳的散热筋与标识层；上半段是立式安装背板，背板平面预留了一个贯穿安装孔，既可以用单颗螺栓穿过孔位把整个支架锁在工作台立面、设备机架侧壁，也可以配合压板、快拆卡扣实现支架的快速拆装，背板和环形卡箍之间用斜向过渡肋连接，载荷从卡箍承受的电磨自重、作业反力直接传递到背板安装面，没有薄弱的悬臂窄边，整机刚性足够承受电磨高速运转的小幅振动，不会出现支架共振导致加工面抖纹的问题。

　　设计时优先考虑了FDM3D打印或者注塑成型的工艺可行性：所有外壁转角都做了统一的圆角过渡，没有尖锐内角，打印时不需要额外添加支撑就能完成主体成型，脱模方向沿卡箍轴向贯通，没有侧向倒扣；背板内侧的空腔做了等壁厚处理，既减少材料消耗，也避免厚壁位置打印时出现缩孔、注塑时产生内部缩痕，零件整体壁厚均匀，锁紧凸耳位置局部加厚，匹配螺丝预紧的压应力需求。

　　安装边界方面，环形卡箍的开口宽度预留了足够的锁紧行程，即便电磨机身外径存在±0.2mm的制造公差，也能通过螺丝锁紧完全抱紧；背板安装孔的位置距离卡箍中心的高度经过匹配，装好电磨之后，电磨的钻头/磨头工作端会探出卡箍下端面足够距离，方便放置待加工工件，不会出现磨头磕碰支架本体的情况；支架整体占用台面空间很小，背板贴装固定之后，卡箍环向前伸出的距离刚好容纳电磨机身，不会过多占用工作台操作区域。

　　实际使用中，这个支架除了固定电磨做钻台使用，也可以反向安装，把电磨头部朝下悬挂在机架横梁上，作为柔性打磨工位的动力固定座，适配不同的工序排布；卡箍开口的设计也允许用户在不拆卸支架的情况下，快速松开螺丝取下电磨转回手持使用，切换工位不需要反复拆装底座，兼顾台装的稳定性和手持工具的灵活性。结构上没有复杂的配合曲面，建模时先绘制背板轮廓与卡箍环形草图，再通过拉伸、合并实体、切除安装孔与锁紧孔、添加过渡圆角即可完成全参数化建模，修改卡箍内径参数就能快速适配不同直径的手持旋转工具，衍生出适配不同型号电磨、小型手电钻的同系列支架。
