音频交叉电路用铁心电感器基座结构

　　做了十几年消费电子结构设计，碰到音频交叉电路的电感安装问题时，最先要考虑的就是磁芯固定的可靠性，以及绕组排布后的绝缘间隙，这个基座的结构就是针对这类小尺寸铁氧体磁芯做的适配设计。先从实际应用场景说，这类基座主要用在小型音频处理设备的信号交叉回路里，比如桌面功放、便携音频接口的分频电路段，这类场景里电感不能出现磁芯松动，不然设备受震动后磁芯偏移会直接改变电感量，导致音频信号出现串扰、频响偏移的问题，同时音频电路里的电感还要避免和周边元件产生不必要的耦合，基座的结构设计刚好能把磁芯的位置完全限定死，不会出现装配后的位移偏差。

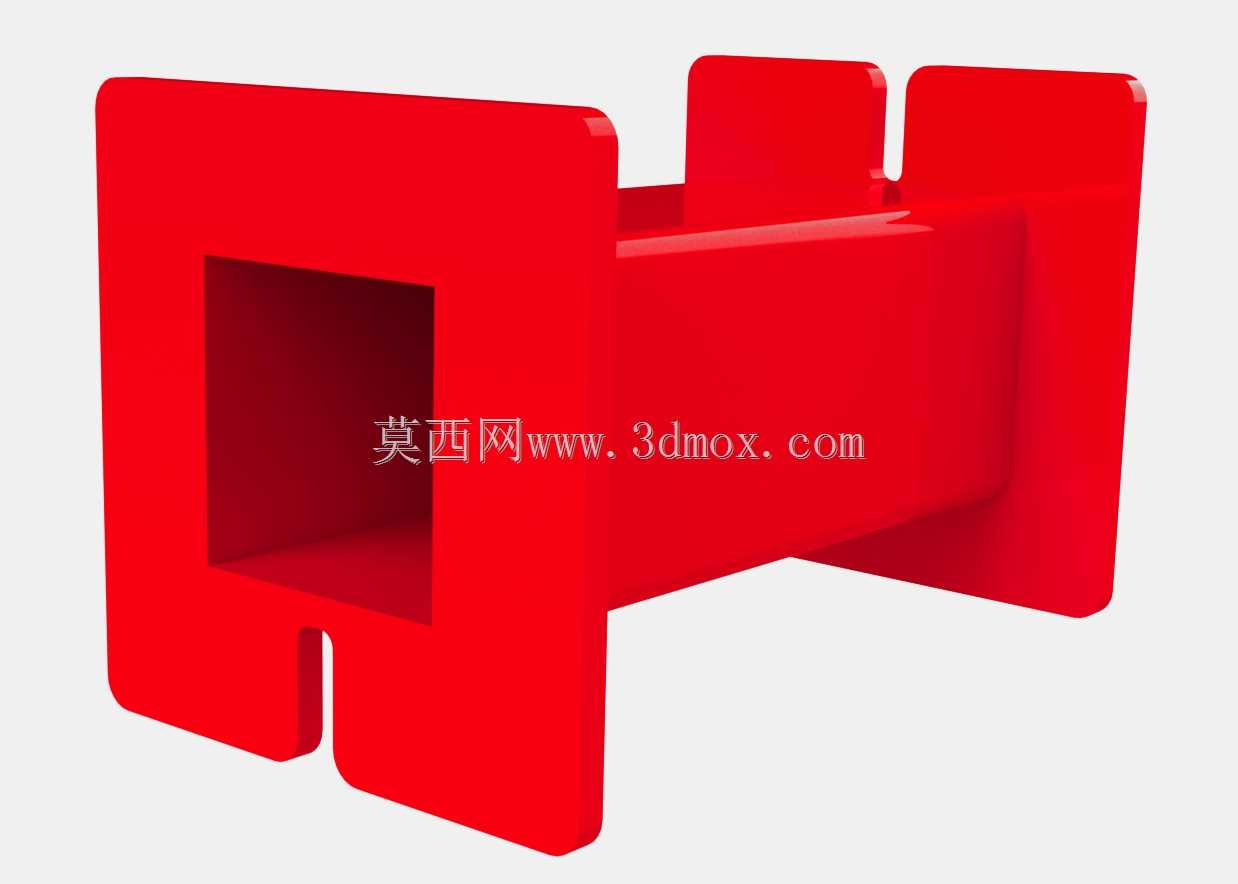

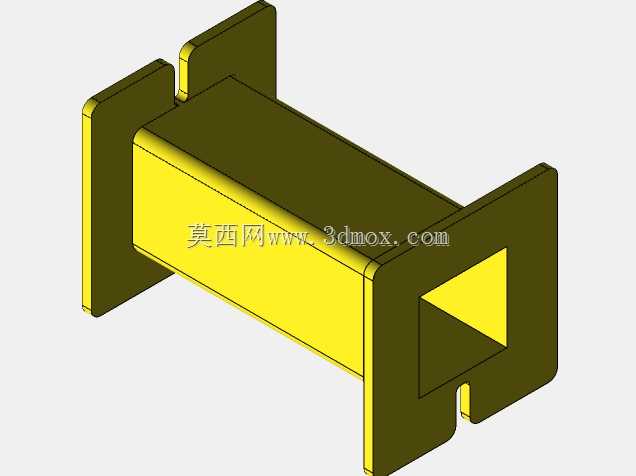

　　再看实际用途，这个基座本质是铁氧体磁芯的安装载体，同时承担绕组的限位、绝缘隔离作用，1cm×2.8cm的磁芯尺寸属于小功率信号电感常用规格，对应的电路工作电流不大，但是对电感量的稳定性要求很高，基座把磁芯的方孔位置完全留出，不会遮挡磁路，同时两侧的立板结构刚好能挡住绕组的侧边，避免绕制完成后漆包线出现滑脱出磁芯的问题，底部的开槽是专门给引脚留的让位空间，绕制完成后的漆包线端头可以顺着开槽引到PCB焊盘位置，不会出现线体被基座棱边刮破漆皮的短路风险。

　　说下功能特性，首先是定位精度，基座和磁芯的配合面做了轻微的过盈设计，装配的时候不需要额外打胶就能把磁芯卡紧，在常规消费电子的震动测试标准下，磁芯不会出现轴向或者径向的窜动；然后是绝缘性能，基座本身的绝缘材质可以把磁芯和PCB板面隔开一定距离，避免磁芯和板上其他走线出现接触，同时两侧的挡边高度刚好和绕制完成后的绕组厚度匹配，不会出现挡边过高浪费安装空间、或者过低挡不住绕组的问题；还有安装适配性，基座的底部平面度控制在0.1mm以内，贴装到PCB上的时候不会出现倾斜，后续波峰焊或者手工焊接的时候，基座不会因为底部不平出现浮高的问题。

　　设计思路上，最开始做方案的时候首先考虑的是磁芯的固定方式，一开始想过用全包式的基座，但是全包结构会遮挡磁路，影响电感的实际参数，后来改成了两端支撑的结构，只固定磁芯的两个端部，中间的磁路部分完全悬空，既保证了固定强度，又不会对磁路产生干扰；然后是绕组的限位，一开始的挡边是整圈设计，后来发现整圈挡边会增加绕线的难度，自动绕线机的走线嘴没法靠近磁芯，所以把挡边改成了两侧突出的结构，前后方向留出绕线的操作空间，既不影响自动绕线工序，又能在绕线完成后挡住绕组的侧边，避免线包松散；底部的开槽位置也是反复调整过的，一开始开槽开得太宽，会导致基座和PCB的接触面积变小，焊接后固定强度不够，后来把开槽宽度收窄到刚好能过两根漆包线的尺寸，既满足引线的让位需求，又保证了基座和PCB的粘接/焊接面积。

　　最后说外形尺寸和安装边界，适配的磁芯截面是1cm×2.8cm的规格，基座本身的外形尺寸比磁芯单边大出2mm左右，整体安装在PCB上的投影面积很小，不会占用过多的板上空间；安装高度方面，基座的厚度控制在3mm以内，加上磁芯和绕组的总高度不会超过15mm，适合用在薄型化的音频设备里；安装边界上，基座两侧的立板外侧就是最大安装宽度，设计PCB封装的时候，只要在立板外侧留出0.5mm的间隙就不会和周边元件产生干涉，底部开槽的位置对应PCB上的两个焊盘，焊盘的尺寸只要比引线直径大1mm就能满足焊接需求，不需要额外做固定孔，直接靠焊接引线的强度就能把整个电感固定在板上，减少了PCB的钻孔工序，也降低了整体的装配成本。

　　实际打样测试的时候，这个结构的基座装配效率比之前的全包式结构高了近三成，自动绕线的良率也提升了不少，因为没有多余的结构遮挡绕线路径，绕线机的走位不需要做过多的避让，绕出来的线包整齐度更好，电感量的一致性也更容易控制。在高低温循环测试里，基座的材质膨胀系数和铁氧体磁芯接近，不会因为温度变化出现挤裂磁芯的问题，长期使用的稳定性也能满足消费电子的寿命要求。
