AutoCAD灯光效果材质三维演示场景

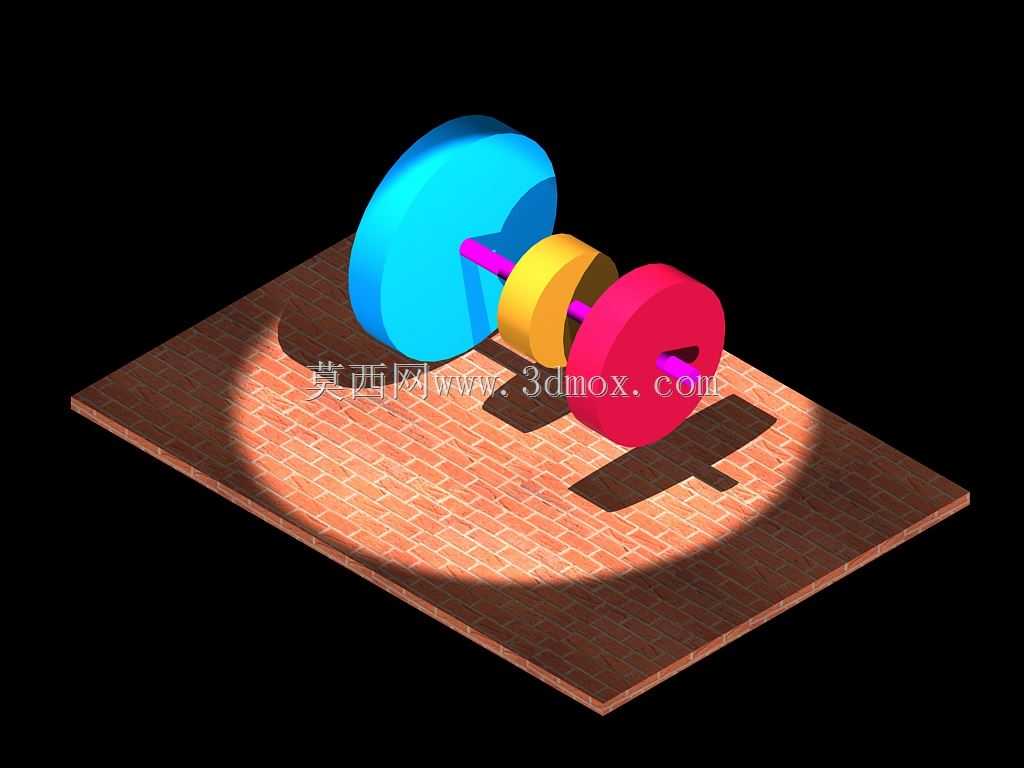

　　这个三维场景的核心并不是一台承担生产任务的整机，而是围绕灯光投射、材质表现和构件空间关系搭建的可视化演示对象。场景中三个不同颜色的轮状构件沿同一根轴杆串联布置，下方承托一块带砖面纹理的平板，光源从轮体一侧投射后，在砖面上形成清晰的受光区域和构件阴影。对于结构设计人员来说，这类场景常用于检查渲染参数、材质反射特性、阴影边界以及不同颜色实体在同一光照条件下的视觉差异。

　　轮状构件采用厚圆盘形式，中间开孔并穿入轴杆，轴杆两端伸出轮体，形成类似串装轮组的装配关系。三个轮体在轴向上保持间距，其中蓝色轮体尺寸最大，黄色轮体居中，红色轮体位于另一侧；不同直径和颜色的组合，使灯光照射时能够同时呈现遮挡、投影、边缘高光和地面受光变化。实际工程表达中，这种布置方式可用于展示轴类零件与盘类零件的装配层次，也可作为渲染教学中说明光源位置、投影方向和材质质感的基础案例。

　　承托平板采用薄板式结构，表面赋予砖块铺装纹理，边缘保留一定厚度，能够明确表现地面基准面。灯光在平板上形成近似圆形的亮区，亮区内部砖缝纹理仍然可见，说明材质并非单纯自发光，而是在光照作用下呈现纹理与明暗变化。轮体和轴杆投影落在砖面上，阴影方向与光源位置相对应，设计时可通过调整光源高度、照射角度和聚光范围，控制亮区大小、阴影长度以及构件轮廓的清晰度。

　　从建模思路看，轮体适合采用回转体方式建立，先绘制圆盘截面并绕中心轴旋转，再在中心切除轴孔；轴杆可按圆柱体处理，与三个轮体保持同轴关系。平板则以长方体为基础，上表面赋予砖面贴图，侧边保持实体厚度。为了让渲染结果更稳定，轮体与轴杆之间应保留明确的装配边界，轴孔直径与轴杆直径形成配合关系；轮体端面与轴肩或虚拟定位面之间的距离需要在轴向布局中标注，避免演示时出现构件穿插或投影关系混乱。

　　外形尺寸方面，场景的空间边界主要由平板长宽、轮体最大直径和轴杆总长度决定。蓝色轮体作为最高最大的零件，其顶部决定场景竖向轮廓；轴杆伸出红色轮体的端部形成侧向边界；平板则承担全部投影范围，长宽尺寸需要覆盖灯光亮区和阴影落区。若将该场景用于装配评审，应保证轮体最低点与平板上表面之间留有设定距离，不能出现轮面压入地面的情况；若用于渲染教学，则可把轮体底部与平板保持接近，使阴影更集中，便于观察光影形状。

　　在实际用途上，这类模型更偏向视觉验证和效果演示。设计人员可以通过它检查实体颜色、材质粗糙度、地面反射、光源强度之间的匹配关系，也可以把轮盘和轴杆替换为真实产品中的滚轮、法兰盘、衬套或传动盘，用于方案展示。砖面平台提供了具有尺度感的承载面，使观察者能够快速判断构件大小、相对位置和投影方向。

　　结构处理时，轮体边缘应保持圆滑连续，中心孔与外圆同轴，轴杆穿过三个轮体后不应出现明显偏置。若后续要扩展为机构动画，可在轴杆与轮体之间增加旋转约束，使轮组绕轴转动；若只用于静态灯光效果，则应优先保证材质贴图坐标、光源目标点和阴影参数一致。平板纹理方向也需要统一，砖缝在受光区和阴影区应连续，不能因贴图重复或缩放不当造成地面比例失真。

　　该场景对三维建模从业者的价值在于，它把简单几何形体、材质纹理和灯光系统组合在同一画面中，能够直观反映建模规范对渲染结果的影响。盘类零件的同轴度、轴向间距、底面间隙、平板厚度和光源投射范围，都是搭建时需要控制的边界条件。通过调整这些要素，可以得到轮廓明确、阴影自然、材质层次清楚的演示效果，适用于产品可视化、装配关系表达以及渲染参数验证等工作场景。
