手动蜗杆蜗轮减速传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679277
  • 手动蜗杆蜗轮减速传动机构结构设计
  • 手动蜗杆蜗轮减速传动机构结构设计
  • 手动蜗杆蜗轮减速传动机构结构设计
  • 手动蜗杆蜗轮减速传动机构结构设计

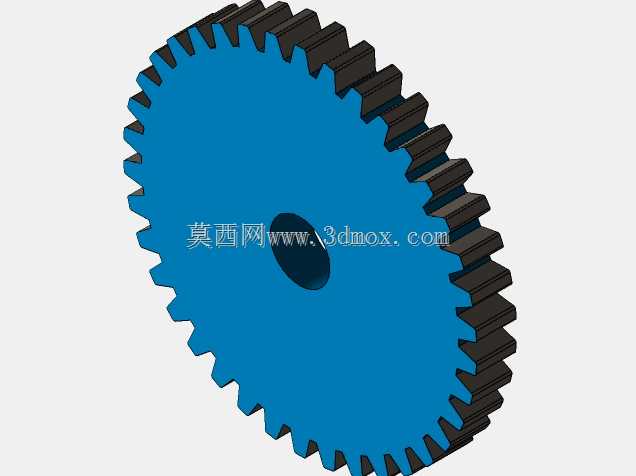

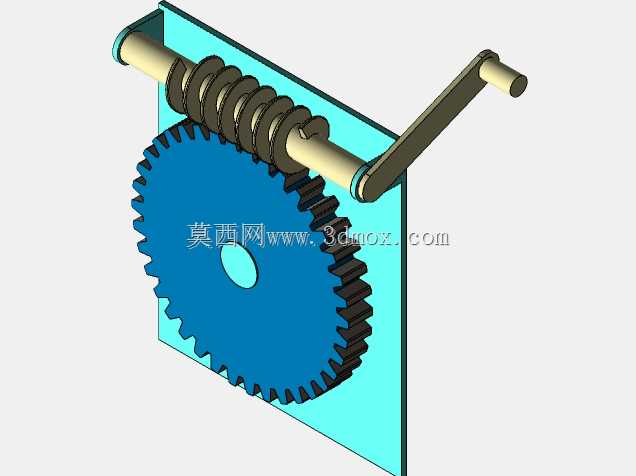

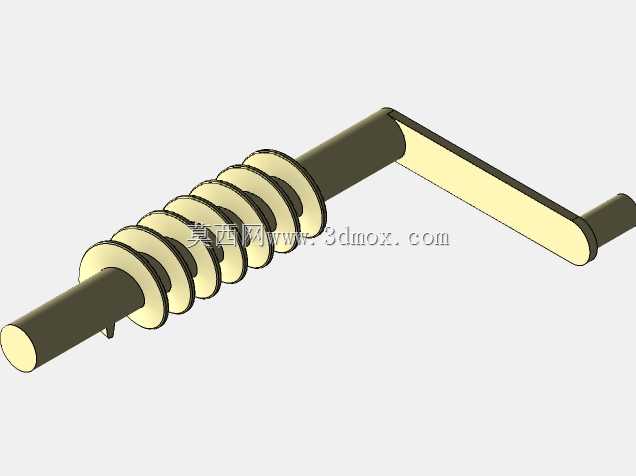

  这套手动驱动的蜗杆蜗轮传动结构,常被用在低速大扭矩输出的手动调节场景中,比如小型工装的进给调节、教学演示教具、轻型设备的手动锁止机构、小型升降装置的动力输入端,这类场景不需要高速输入,反而需要利用蜗杆蜗轮的自锁特性,避免输出端受力后发生反向回转,省去额外的锁止部件,简化整体结构。从结构设计逻辑来看,这套机构采用单头蜗杆与渐开线圆柱蜗轮啮合的布局,蜗杆轴两端通过光轴支撑固定在立式安装板上,输入端延伸出摇臂安装位,可直接配套手摇柄实现手动输入,蜗轮通过中心轴孔与输出轴配合,将蜗杆的水平回转运动转化为垂直于蜗杆轴线的回转输出,单头蜗杆的设计让传动比可以做到较大数值,手动输入较小的力就能在蜗轮端获得足够的输出扭矩,

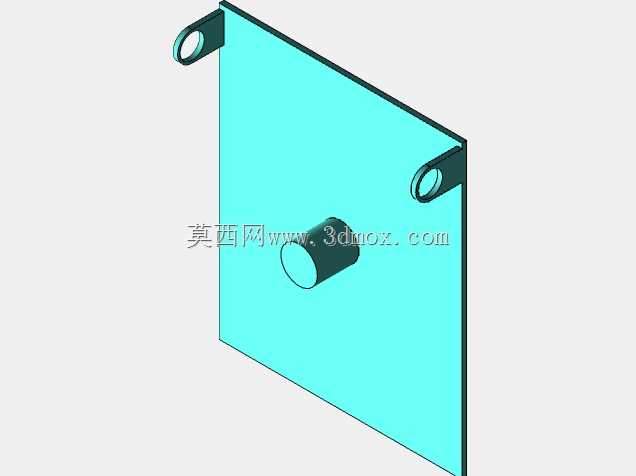

  同时反向自锁特性可以保证机构停在任意调节位置时不会因为负载作用发生倒转,这一点在手动调节类场景中非常实用,比如调节设备工位高度、挡板位置时,摇到目标位置后不需要额外锁止就能保持位置稳定。在安装边界设计上,立式安装板作为整个机构的承载基准,板件上预留了蜗杆轴、蜗轮轴的安装定位孔,两个轴的孔位中心距严格匹配蜗杆蜗轮的啮合中心距,保证齿面啮合间隙处于合理范围,既不会因为间隙过大出现传动空程、冲击噪音,也不会因为间隙过小导致齿面卡滞、转动阻力过大。蜗杆轴的长度设计兼顾了摇臂安装空间和支撑跨距,支撑段长度足够保证轴的刚性,手动摇转时不会出现轴的挠曲变形导致啮合偏载;蜗轮的齿宽设计覆盖了蜗杆的啮合工作段,保证全齿宽参与啮合,提升齿面承载能力,

  避免局部齿面应力集中导致过早磨损。从功能特性上看,这套传动结构运行平稳,因为蜗杆齿是连续的螺旋齿,与蜗轮啮合过程中是连续的线接触,相比交错轴斜齿轮的点接触啮合,承载能力更高,传动过程中噪音更低,手动操作时的手感顺滑,不会出现卡顿或者跳齿的情况。设计过程中需要重点关注蜗杆的导程角与蜗轮螺旋角的匹配,两者必须数值相等、旋向相同才能保证正确啮合,同时齿面的粗糙度控制也会直接影响手动操作的手感,齿面加工过于粗糙会导致转动阻力大,长时间使用后磨损加快。另外安装板的平面度也有明确要求,如果安装板出现翘曲变形,会导致蜗杆轴与蜗轮轴的平行度超差,进而出现齿面偏磨、传动卡滞的问题,所以安装板通常会采用一定厚度的板材加工,保证自身刚性,避免受力后变形。

  在实际选型适配时,如果用于教学演示场景,可以适当放大啮合间隙,让装配难度降低,同时更直观展示啮合过程;如果用于实际工装的调节场景,则需要严格控制啮合侧隙,减少调节空程,提升调节精度。中心轴的配合公差选择也需要根据使用场景调整,手动轻载场景可以采用间隙配合,方便装配拆卸,有一定冲击负载的场景则可以选用过渡配合,加装键连接保证扭矩传递可靠。这套结构没有复杂的附加部件,整体结构紧凑,占用安装空间小,立式安装板可以直接通过螺栓固定在设备机架上,不需要额外设计复杂的安装基座,适配性很强,既可以作为独立的手动减速单元使用,也可以集成到小型专用设备中作为手动调节模块,在很多不需要动力驱动、仅需要偶尔手动调节位置的轻型设备中,这种结构的可靠性和实用性都远高于其他齿轮减速结构,尤其是自锁特性带来的安全性,在垂直方向调节的场景中可以避免负载下坠引发的安全问题。
