离心泵用闭式液压叶轮结构设计

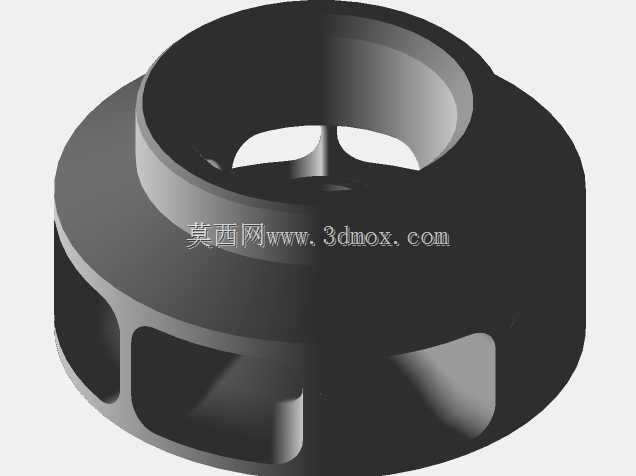

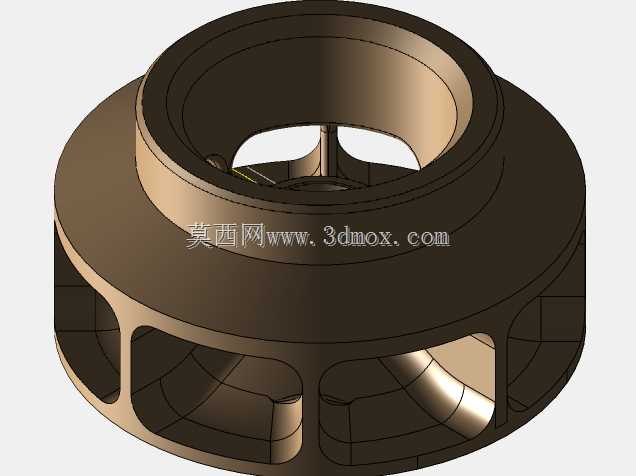

　　在液压动力输送、工业流体增压的各类工况场景里，叶轮作为核心做功部件，其结构合理性直接决定整套泵组的运行效率、运行稳定性与服役寿命。这款叶轮采用闭式双流道结构设计，整体为回转类对称构型，适配单级单吸离心泵的装配需求，可覆盖清水、低粘度液压油、轻度含杂工业流体的输送场景，在工业循环供水、液压动力单元供油、中小型给排水系统中都能适配使用。

　　从实际功能实现逻辑来看，该叶轮在泵腔内高速旋转时，通过叶片间的流道对流体持续做功，将电机输入的机械能转化为流体的压力能与动能，完成流体的增压输送。设计阶段优先考虑了流道的顺滑过渡，叶片与前后盖板的衔接位置均做了圆角过渡处理，避免流道内出现锐角结构造成的局部涡流损失，同时降低流体中固体颗粒在边角位置的淤积概率，提升含少量杂质流体工况下的通过性。叶轮的进水口为居中的直筒式结构，内径匹配常规泵体的进水腔口径，安装时可直接与泵轴端的定位轴肩配合，进水侧的端面加工有密封配合面，可与密封环形成小间隙配合，减少高压流体向进水侧的回流泄漏，提升容积效率。

　　从安装边界与尺寸适配角度来说，该叶轮的整体外径适配常规6寸口径泵体的蜗壳内腔尺寸，轴向总厚度控制在蜗壳前后腔的预留安装间隙范围内，无需额外修改泵体腔体即可完成替换装配。叶轮中心的轴孔采用基孔制公差设计，可与标准直径的泵轴形成过渡配合，轴孔侧设计有键槽结构，通过平键传递扭矩，避免高速旋转时叶轮与泵轴出现相对滑动；叶轮的出水侧外缘做了倒角处理，装配时可顺畅导入蜗壳的导流腔，不会与蜗壳隔舌位置发生干涉。叶片采用后弯式构型设计，相比径向叶片，后弯叶片在相同转速下能获得更稳定的流量-扬程特性曲线，运行时的轴功率随流量变化的斜率更平缓，可有效避免电机过载工况的出现，同时降低流体在叶片出口位置的速度环量，减少蜗壳内的水力撞击损失。

　　结构细节上，叶轮的前后盖板采用等强度变厚度设计，靠近轴孔位置的盖板厚度更大，可承受高速旋转时的离心力与流体压力载荷，向出水侧外缘延伸时盖板厚度逐步减薄，在保证结构强度的前提下尽可能降低叶轮自身重量，减少泵轴的径向载荷，延长轴承的服役寿命。相邻叶片之间的流道截面从进水口到出水口呈渐变扩大趋势，符合流体在流道内的流速变化规律，让流体在获得能量的过程中流速平稳变化，减少流道内的脱流、漩涡等不良流态，降低运行时的水力噪声与振动。在实际选型替换时，需要核对叶轮的轴孔直径、键槽尺寸、进水口直径与原有泵体的匹配度，同时确认叶轮的静平衡精度等级满足泵组的转速要求，避免高速旋转时出现过大的径向振动。这款叶轮的结构没有复杂的异形曲面，常规的铸造工艺即可完成毛坯生产，后续仅需对轴孔、密封配合面、端面进行机加工即可满足装配精度要求，加工成本可控，适合批量生产应用。
