CNC设备连接用箱体接口结构设计

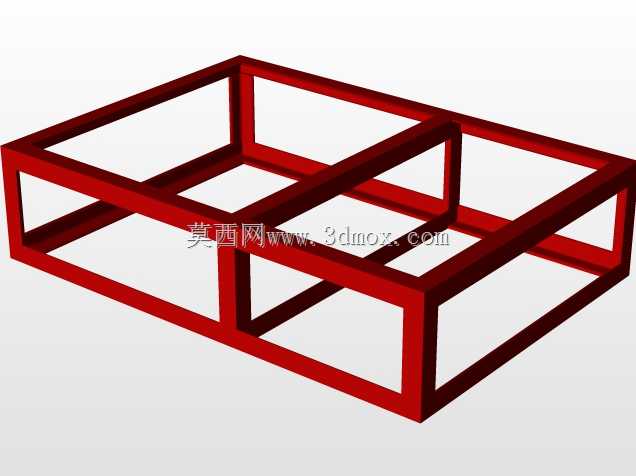

　　在数控加工车间的设备布局改造中，经常会遇到新增功能模块与原有CNC主机控制面板衔接的问题，这类衔接结构不仅要承担线路转接、信号中转的作用，还要适配车间现场的安装空间，避免与周边的排屑装置、冷却管路、操作工位产生干涉。这款箱体接口结构，就是针对车间内CNC设备外挂控制面板的转接需求设计的，实际应用中可以直接固定在CNC主机侧方的预留安装位上，作为主机与外置操作面板之间的过渡承载结构。从结构设计逻辑来看，整个箱体采用框架加蒙皮的组合形式，底部的红色框架是主要的承力结构，采用标准矩形型材拼焊而成，型材的截面尺寸经过承重核算，能够承载上方箱体以及内置转接模块、线路的总重量，同时框架的下沿预留了统一的安装孔位，

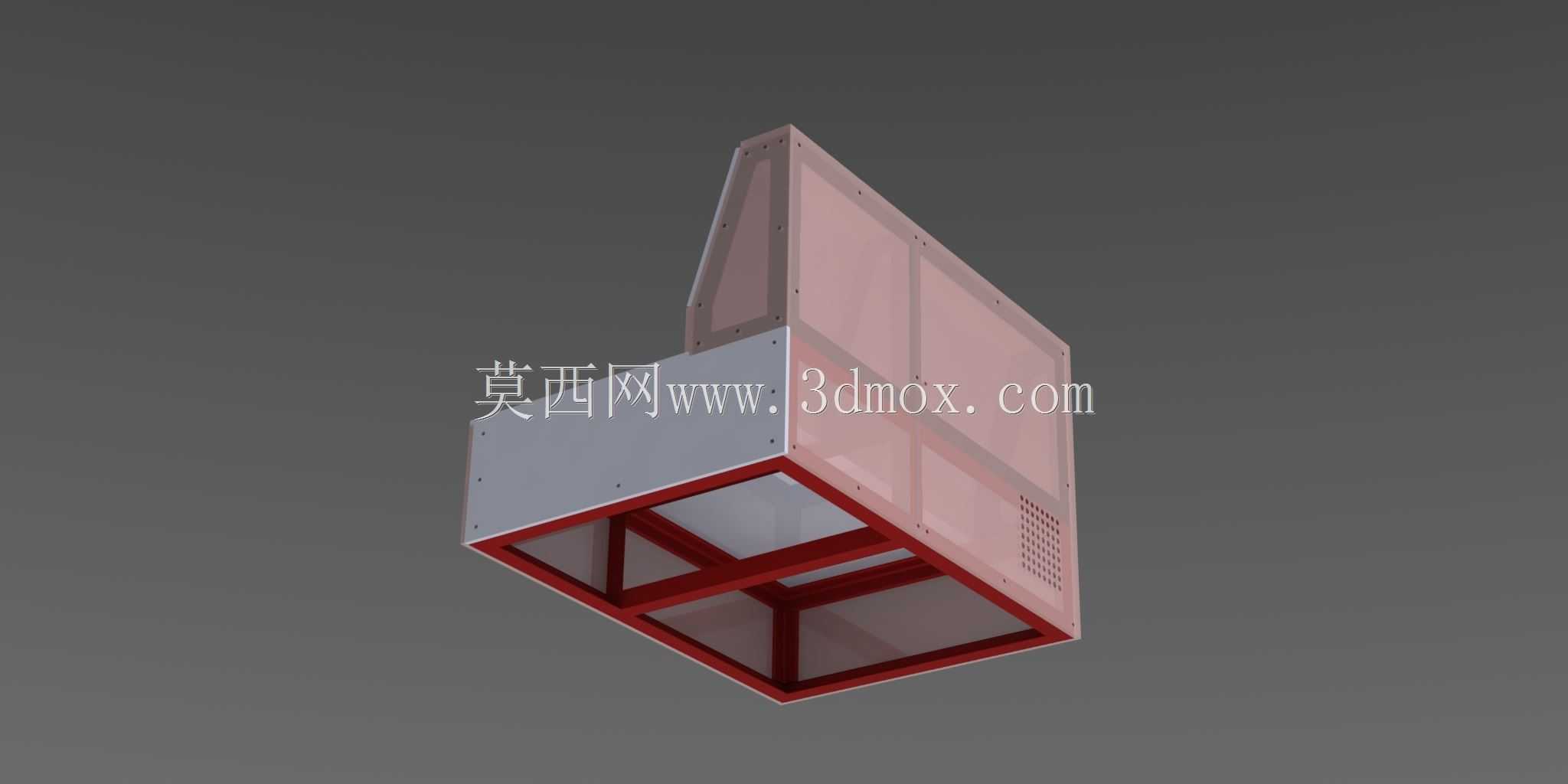

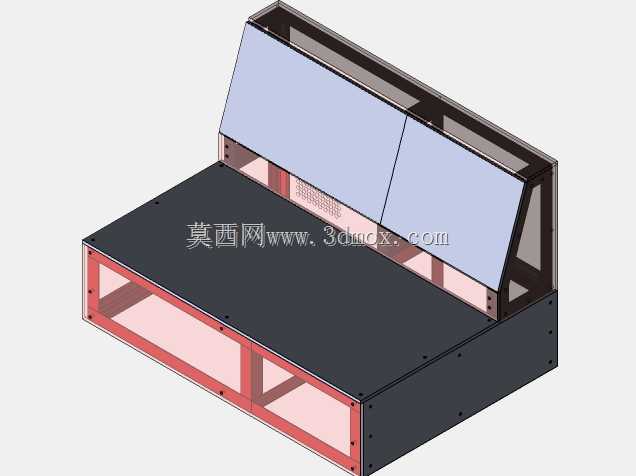

　　孔位间距匹配常见CNC设备侧装支架的安装尺寸，不需要额外打孔改造原有设备，就能完成固定。框架上方的箱体主体，一侧采用金属平板作为安装基面，用来固定转接端子排、信号分线模块这类电气元件，平板上预留了多组不同规格的安装孔，适配不同型号的接线端子，不需要现场二次钻孔；其余侧面采用薄钣金蒙皮封装，其中一侧蒙皮上加工有密集的通风散热孔，避免箱体内转接模块长时间工作积热，影响信号传输稳定性。箱体的折角位置做了加强筋处理，因为车间现场偶尔会有工件转运、工具碰撞的情况，加强结构可以避免箱体受外力碰撞出现变形，挤压内部线路造成接触不良。考虑到实际安装时的走线需求，箱体底部框架的中空区域完全留空，所有从CNC主机引出的控制线、

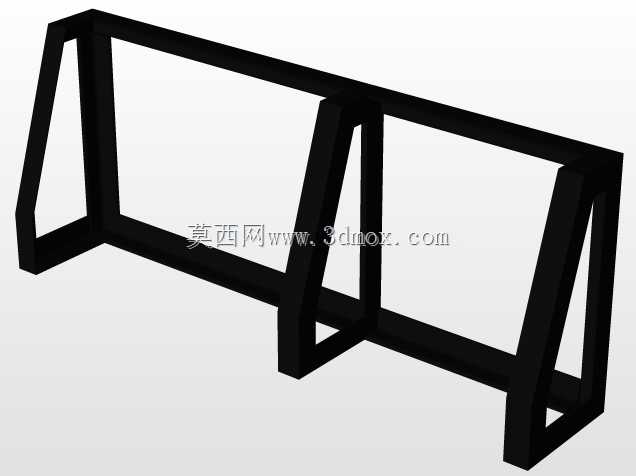

　　电源线都可以从这个中空区域直接进入箱体内部，接在对应的转接端子上，再从箱体上方的出线口引出到外置控制面板，走线路径短，没有多余的弯折，能减少线路信号衰减，也方便后期检修时梳理线路。安装边界方面，整个结构的外轮廓尺寸控制得比较紧凑，突出设备安装面的距离不会超过常规操作手柄的活动范围，操作人员在主机侧方进行换刀、工件装夹操作时，不会被这个转接箱体磕碰；箱体顶部的倾斜角度是按照操作人员站立操作的视线高度设计的，当外置控制面板固定在箱体上方时，面板的显示区域刚好对准操作人员的正常视线范围，不需要刻意低头或者仰头查看参数，长时间操作也不容易产生疲劳。在细节处理上，蒙皮与框架的连接采用可拆卸的螺钉固定方式，

　　后期需要检修内部线路或者更换转接模块时，只需要拆下对应侧的蒙皮就能操作，不需要把整个箱体从设备上拆下来；所有蒙皮的边缘都做了折边钝化处理，没有裸露的锋利切口，安装和检修过程中不会划伤操作人员的手部，也不会割破线路的绝缘层。另外，箱体与CNC设备接触面的位置预留了密封胶条的安装槽，安装时可以嵌入对应厚度的橡胶密封胶条，阻挡车间内的切削液雾气、金属粉尘进入箱体内部，避免金属粉尘堆积在接线端子上造成短路，也能防止切削液腐蚀内部的电气元件，延长整个转接结构的使用寿命。实际适配场景中，这款结构不仅可以用在CNC设备的控制面板转接，也可以作为车间内其他工控设备的外挂模块承载箱体使用，只需要调整内部的安装孔位，就能适配不同的电气模块安装需求，框架的承力冗余足够承载常规重量的工控模块，不需要额外做加强处理。
