CNC设备配套直流供电箱体结构设计

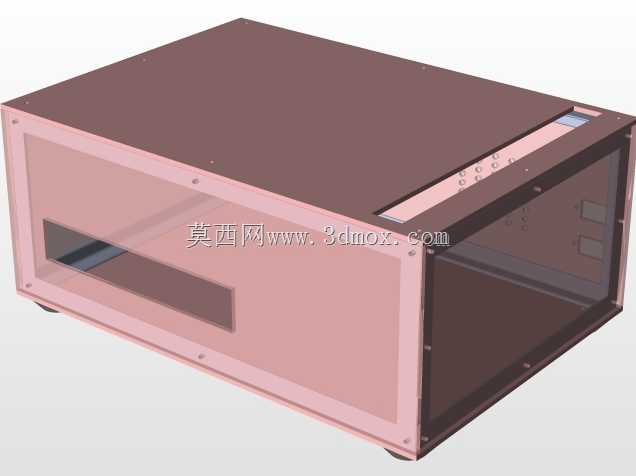

　　在数控加工车间的现场布局中，CNC设备的稳定供电是保障加工精度、避免加工中断的核心前提，常规的集中式供电方案往往存在线路压降大、干扰耦合强、故障排查范围广的问题，而分布式就近布置的直流供电箱体，能够直接安装在CNC设备侧方的预留安装位，缩短直流输出线缆长度，降低线路损耗，同时将供电回路与车间强电主干网做物理隔离，减少伺服驱动器、主轴电机运行时产生的电磁串扰对供电稳定性的影响。这款供电箱体采用框架式钣金拼接结构，主体框架通过折弯型材焊接成型，外覆面板采用沉头螺丝固定，所有拼接接缝处做折弯翻边处理，既提升箱体整体结构刚度，避免车间内叉车转运、工件吊装时的意外磕碰造成箱体变形，也能减少粉尘、切削液雾气进入箱体内部，适配机加工车间多粉尘、

　　带少量油雾的使用环境。从设计逻辑来看，箱体内部预留了三层安装空间，底层用于布置整流模块、滤波电容组等重型发热器件，安装位直接贴合箱体底部的加厚钣金底板，可通过底板将器件运行产生的热量传导至外部，无需额外加装强排风结构即可满足长时间满载运行的散热需求；中层预留了断路器、接线端子排、电流电压监测模块的安装导轨位置，导轨采用标准DIN导轨规格，可根据实际供电回路数量灵活调整器件安装位置，适配不同功率等级CNC设备的供电配置需求；上层预留了走线槽与线缆固定位，强电输入线、直流输出线、信号监测线分槽布置，避免不同电压等级的线缆交叉缠绕，降低线路干扰风险，同时所有线缆进出箱体的位置都预留了防水格兰头安装孔，可根据线缆直径选配对应规格的密封接头，

　　进一步提升箱体的防护等级。箱体的外形尺寸充分考虑了CNC设备侧方安装空间的限制，整体深度控制在450mm以内，不会超出设备机身的外轮廓，避免影响车间通道的正常通行；高度方向与设备侧方的维护窗口齐平，日常巡检时无需登高或俯身即可观察箱体上的电压电流显示状态，打开侧面板即可完成器件更换、接线紧固等维护操作；安装固定位采用腰型孔设计，可兼容现场不同规格的安装支架孔距，降低现场安装的对位难度，即使安装面存在少量焊接变形也能顺利完成固定。箱体正面预留了一个长条形的观察窗口位置，可用于安装供电状态指示灯、输出电压显示屏，无需打开箱门即可直观掌握供电单元的运行状态；侧面预留了扩展通风口的安装位，若后续供电功率提升、内部器件发热量增大，

　　可直接加装通风过滤网组，无需对箱体主体结构做二次加工。在结构强度校核层面，箱体底部框架做了加厚折弯处理，满载安装器件后整体承重可达80kg以上，底部预留了脚轮安装孔位，若需要临时移动供电位置，可加装万向脚轮作为移动式供电单元使用，适配车间内多台小型CNC设备轮流供电的使用场景；箱体顶部做了微倾斜的折弯设计，避免车间顶部滴落的切削液、冷凝水在箱体顶部积存，顺着接缝渗入箱体内部。从实际使用的角度出发，这种就近布置的直流供电箱体，能够将CNC设备直流供电回路的故障影响范围控制在单台设备，不会因为单路供电故障导致整条产线停机，同时独立的箱体结构能够将供电器件与加工区域的切削飞溅区域做物理隔离，避免金属切屑落到带电器件上造成短路故障，相比直接将供电模块集成在CNC设备电控柜内的方案，这种独立箱体的散热条件更好，维护时不需要打开设备主电控柜，降低了维护过程中误触设备其他控制回路的风险。
