龙门式云纹网格车辆清洁设备结构

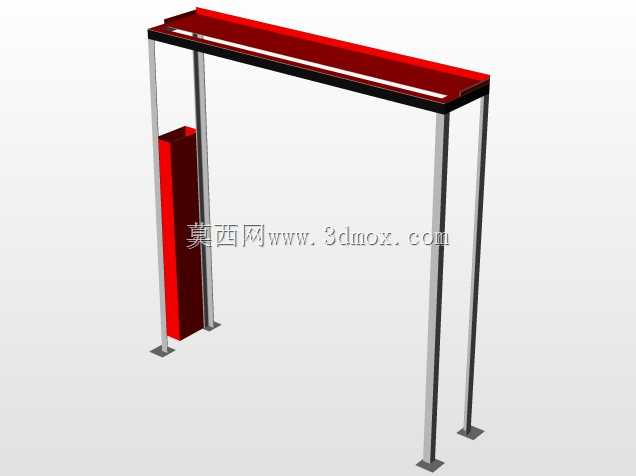

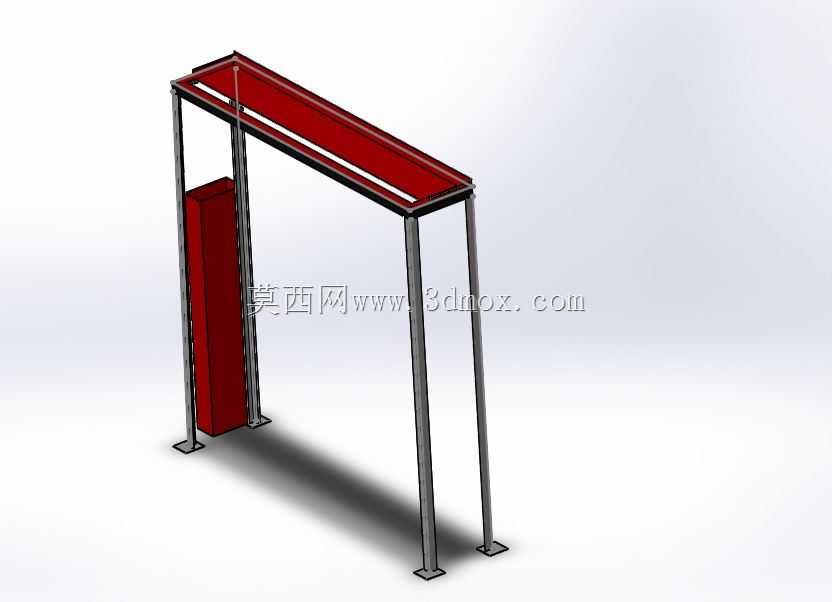

　　这套龙门式清洁机架的设计，最初是针对小型作业场地内的工程车辆、场内转运车辆的快速表面清洁需求开发的，区别于传统往复式全自动洗车机的复杂结构，该方案采用极简的龙门框架布局，核心清洁执行部件依托顶部横梁与侧立柱的安装位布置云纹网格状的喷淋、擦拭组件，适配车身高度2.2米以内的小型车辆、场内作业设备的表面除尘、浮泥清理作业。从安装边界来看，整套机架的占地宽度控制在3.2米，纵向深度1.2米，整体安装高度2.8米，不需要开挖地面沟槽，直接通过底部四个带调平脚垫的安装座固定在硬化水泥地面即可，对场地的改造要求极低，适合中小型汽修门店、厂区内部车辆出入口、物流园区短驳车停靠点这类没有条件布设大型全自动洗车线的场景使用。

　　设计过程中优先考虑了框架的结构稳定性，两根竖直支撑柱采用矩形型钢焊接成型，柱身预留了多组安装孔位，可根据实际清洁需求调整侧部清洁组件的安装高度，适配不同高度的清洁对象；顶部横梁采用双拼型钢的焊接结构，横梁内侧预留了滑动导轨的安装槽，可搭载可横向移动的喷淋管组或者滚刷组件，云纹网格的结构设计一方面是为了降低横梁自身的重量，减少竖直立柱的承重载荷，另一方面网格状的镂空结构可以方便布设清洁管路、线缆的固定扎带，避免管线外露杂乱，同时网格结构也能减少设备在户外使用时的风阻，提升架体的抗风稳定性。侧部独立设置的立式安装舱，是用来容纳供水增压泵、控制电磁阀、电气接线端子等核心配套部件的，舱体采用薄钢板折弯焊接成型，和左侧立柱通过螺栓刚性连接，

　　不需要额外做独立的设备基础，舱门采用可拆卸式的侧板设计，日常检修时直接拆下侧板就能接触到内部的所有阀组与线路，维护操作的空间足够充裕。从功能实现逻辑来看，这套架体本身不集成复杂的传感与驱动部件，属于轻量化的清洁设备承载机架，用户可以根据自身的预算与使用需求，选配高压喷淋组件、软质擦洗车滚、风干风刀等不同的功能模块，所有模块的安装接口都在架体设计时做了预留，不需要二次打孔焊接，降低了现场改装的工作量。架体的所有钢制部件表面都做了喷塑防锈处理，适配长期在潮湿有水的作业环境下使用，底部的安装脚垫采用橡胶包覆的金属调平结构，既可以调整架体的安装水平度，也能避免架体和硬地面直接接触产生的锈蚀问题，同时橡胶垫可以缓冲设备运行时产生的振动，

　　减少运行噪音的传递。在实际场景应用中，这类轻量化的龙门清洁架除了用于小型车辆的表面清洁，还可以通过更换顶部的执行部件，用于货物表面的浮尘吹扫、工件表面的喷淋预处理等作业，框架的通用性较强，不需要对主体结构做改动就能适配不同的作业需求。设计时特意规避了复杂的弯管、异形焊接结构，所有的型材下料都是标准直切角度，普通的焊接班组就能完成架体的组装焊接，加工难度低，生产制造成本可控，同时架体的各个部件都可以拆解成独立的杆件，运输时可以打捆包装，不需要占用过大的运输空间，现场组装只需要配套普通的螺栓紧固工具就能完成，不需要大型吊装设备协助，适配偏远地区、小型经营场所的安装使用条件。架体的载荷设计按照顶部挂载80kg、单侧立柱挂载50kg的标准做的结构校核，在满载挂载的情况下，架体的侧向形变量控制在1mm以内，不会因为挂载部件的重量产生框架倾斜、变形的问题，保障长期使用的结构可靠性。
