壁挂式四工位喷雾罐钣金收纳支架

　　这款四孔位喷雾罐收纳支架，是面向车间工位、维修班组、喷涂作业区以及工具车配套场景开发的钣金类置物构件，核心作用是将现场零散摆放的除锈剂、脱模剂、清洗剂、润滑油喷剂等标准气雾罐进行集中限位收纳，解决作业现场罐体随意堆放、滚落磕碰、取用翻找的常见问题。

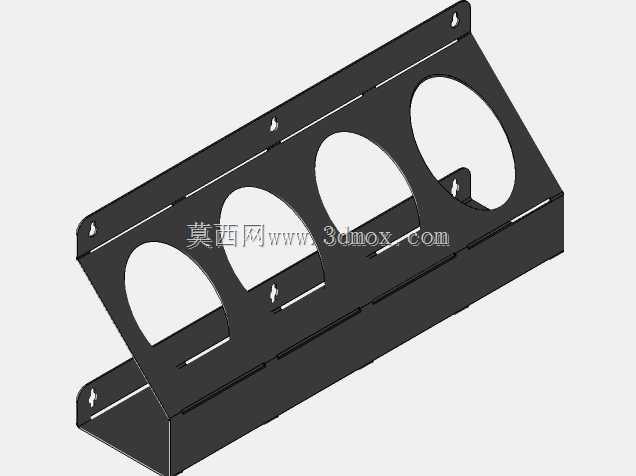

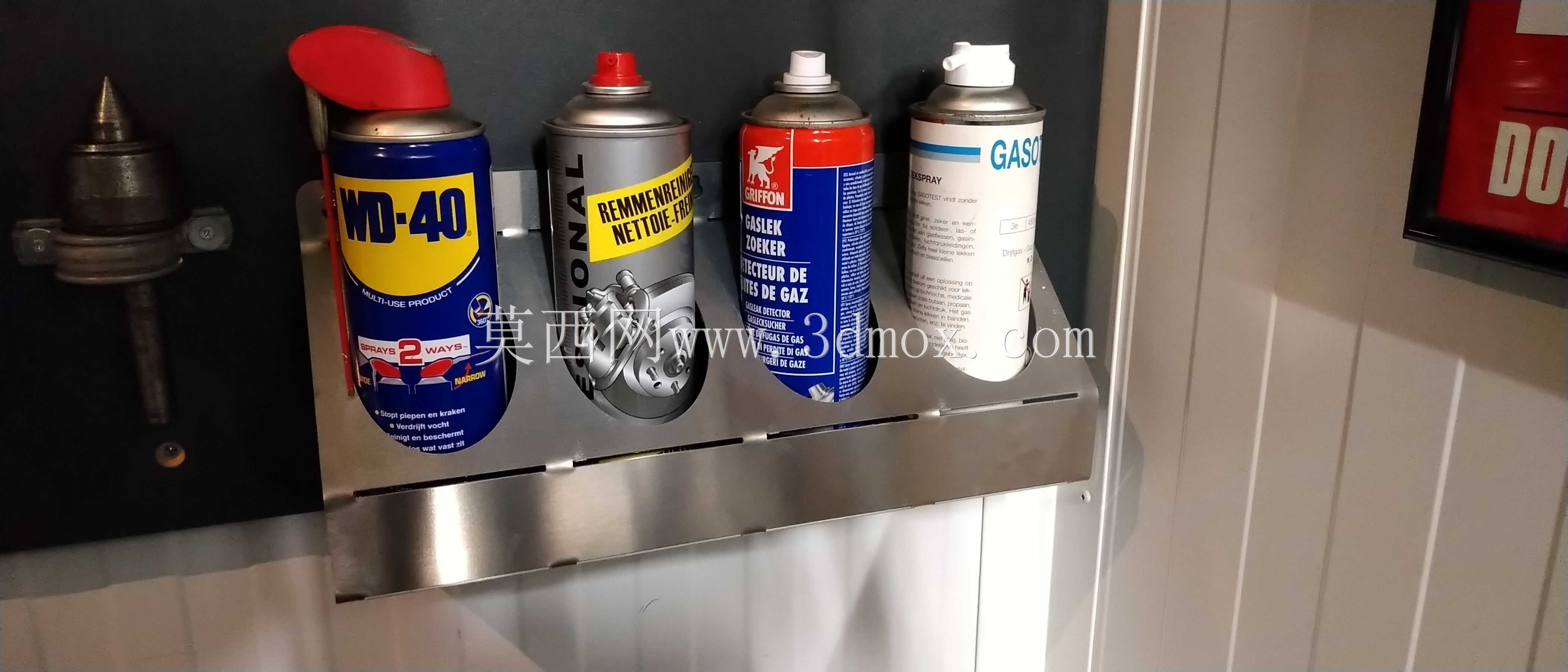

　　从实际落地场景来看，该支架既可以通过背板预留的安装孔直接锁附在车间墙面、设备侧立面、工位隔断板上，也可以配套固定在多层工具车的侧边栏、维修工作台立面，不占用工作台面的操作空间。支架采用薄钢板一体化折弯成型，整体为斜置承托结构：底部是水平折弯的托边，用来托住气雾罐的底端面，避免罐体向下滑脱；正面立板开出四个等直径的圆形避让孔，罐体从孔位斜向插入后，罐身中段被孔壁周向限位，不会左右晃动，斜置的摆放角度也让作业人员无需抬手翻找，一眼就能识别不同喷剂的罐体标签，伸手即可抽取取用。

　　结构设计上充分利用了钣金折弯的工艺特性，没有额外的焊接拼件，所有成型特征都通过数控冲裁、数控折弯工序完成：背板边缘翻边提升整体刚性，避免薄钢板长期承重出现翘曲；四个圆孔的孔位间距经过匹配常规气雾罐的外径设置，相邻罐体之间预留足够间隙，抽取时不会发生相邻罐身剐蹭；立板与底托之间的折弯缝隙经过工艺预留，既适配钣金折弯的回弹特性，也能让罐身落入后自然贴合托边，受力路径直接从罐身传递到底部托边、再经由两侧折弯侧板传递到安装墙面，长期满载放置也不会出现连接位变形。

　　安装边界方面，支架整体宽度适配四罐并排摆放的尺寸，高度方向覆盖常规气雾罐从罐底到罐肩的支撑区间，背板上的多个安装孔位兼容膨胀螺丝、自攻钉、抽芯铆钉等多种固定方式，不管是水泥墙面、木质工位板还是金属型材框架都可以完成固定；斜置角度经过权衡，既保证罐体不会因倾斜角度过大从孔位滑出，也避免角度过直导致取放时需要垂直向上抽出、操作费力。在建模过程中，所有折弯内角都匹配钣金加工的最小折弯半径，展开后的下料轮廓无干涉特征，孔位边距满足冲裁加工的工艺要求，不需要后续二次补加工即可直接投产，对于需要做车间5S工位整理、工具车配套改装的设计人员来说，该结构可以直接调整孔位数量、适配不同直径的罐体尺寸，快速衍生出两孔、六孔等不同规格的收纳支架，适配不同工位的收纳需求。
