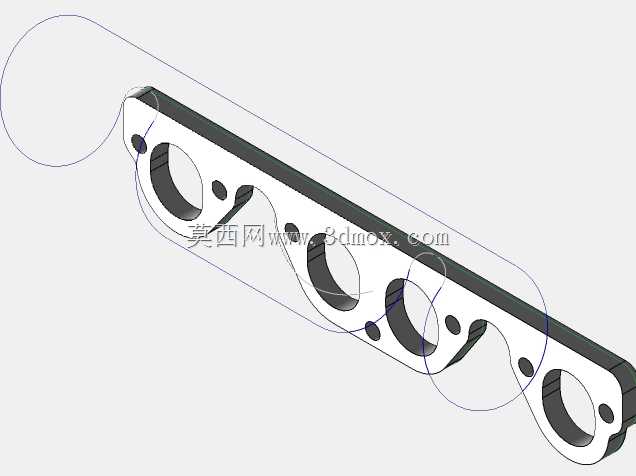

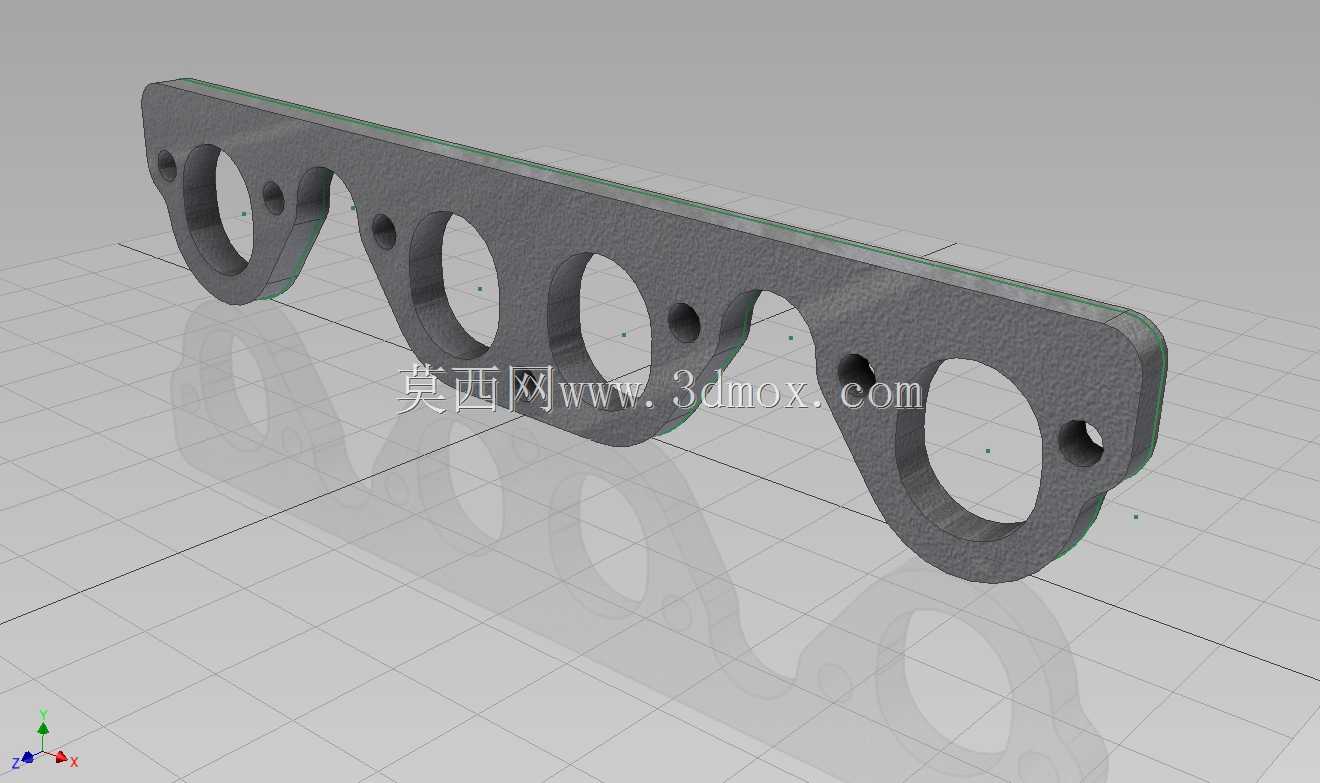

大众8V发动机歧管焊接转接法兰结构

　　这款转接法兰主要面向民用车辆动力改装场景，针对大众8V系列1800-2000cc排量发动机的进气系统适配需求设计，核心作用是实现不同规格进气歧管与缸盖进气端口的密封衔接，解决改装过程中跨型号化油器与原厂缸盖的安装位不匹配问题。从实际装车工况来看，这类法兰常年处于发动机舱内的高温振动环境，既要承受进气歧管传递的往复振动载荷，还要耐受进气脉冲带来的交变压力，同时需要保证接合面的平面度要求，避免长期使用后出现进气泄漏、怠速不稳的问题。设计阶段首先锁定了安装边界的核心约束：法兰一侧的连接孔位完全匹配原厂8V缸盖的进气端口布局，孔位公差控制在±0.1mm范围内，保证与缸盖接合时能够完全对齐密封槽，不需要对原厂缸盖做任何打孔、铣削加工，

　　避免破坏缸盖本体结构；另一侧的接口轮廓则完全匹配ZX9R系列化油器的安装基面，预留了对应的螺栓过孔与密封胶圈槽位，改装时只需要将法兰两端分别对接缸盖与化油器，拧紧固定螺栓即可完成定位，大幅降低改装的加工门槛。材质选用铝合金作为基础原料，一方面是因为铝合金的导热性较好，能够快速散发进气道附近的热量，降低进气温度提升充气效率，另一方面铝合金的密度较低，不会给发动机舱增加过多额外重量，同时铝材的焊接性能优异，后续如果需要调整歧管角度、追加废气回收接口，用户可以直接在法兰本体上做焊接加工，不会出现材质开裂、焊合不良的问题。法兰的整体厚度控制在12mm，这个厚度是经过受力校核确定的：如果厚度过薄，在螺栓拧紧力矩达到原厂要求的22N·m时，

　　法兰本体容易出现翘曲变形，导致接合面出现缝隙漏气；如果厚度过大，会额外增加进气道的长度，改变原厂进气谐振特性，反而影响发动机中低转速区间的扭矩输出。法兰的边缘做了R3的圆角过渡，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员的手部，另一方面也减少了发动机舱内管线与法兰接触时被割破绝缘层的风险。密封面的表面粗糙度控制在Ra1.6，这个精度等级既可以保证密封胶圈安装后有足够的压缩量实现静密封，又不需要过高的铣削加工成本，普通立式铣床即可完成加工，适合小批量改装件的生产制作。在实际使用场景中，这款法兰除了用于化油器改装的转接，还可以作为DIY焊接歧管的基准定位件：用户在制作定制化进气歧管时，可以先将法兰固定在缸盖端，

　　再沿着法兰接口焊接歧管管材，不需要反复调整歧管的对位角度，能够保证所有歧管的长度一致性，让各缸的进气量更加均匀。法兰上预留的螺栓过孔采用了沉孔设计，螺栓拧紧后头部完全沉入法兰平面内，不会突出表面干涉后续安装的进气软管、传感器线束等周边部件，安装时不需要额外打磨螺栓头部，也避免了螺栓长期暴露在发动机舱内出现锈蚀咬死的问题。针对发动机运行时的振动问题，法兰与缸盖、化油器的接合面都预留了0.8mm深的密封胶圈槽，配套使用耐温氟橡胶圈，可以在-40℃到180℃的温度区间内保持密封弹性，即使发动机长时间高负荷运行，舱内温度升高也不会出现胶圈老化失效的问题。从结构强度角度来看，法兰的螺栓孔周边做了局部加厚处理，加厚区域比法兰本体平面高出1.5mm，能够分散螺栓拧紧时的压应力，避免长期使用后螺栓孔周边出现压溃变形，导致密封失效。整个法兰的外形轮廓没有多余的凸起结构，最大外轮廓比缸盖进气端口的外边缘大出8mm，既保证了密封面的有效接触宽度，又不会占用过多发动机舱内的横向空间，对于高尔夫这类发动机舱布局紧凑的车型，安装后不会与周边的刹车油壶、冷却水管、线束支架等部件发生干涉，不需要额外调整周边部件的安装位置。
