电动自行车中置电机安装固定夹具

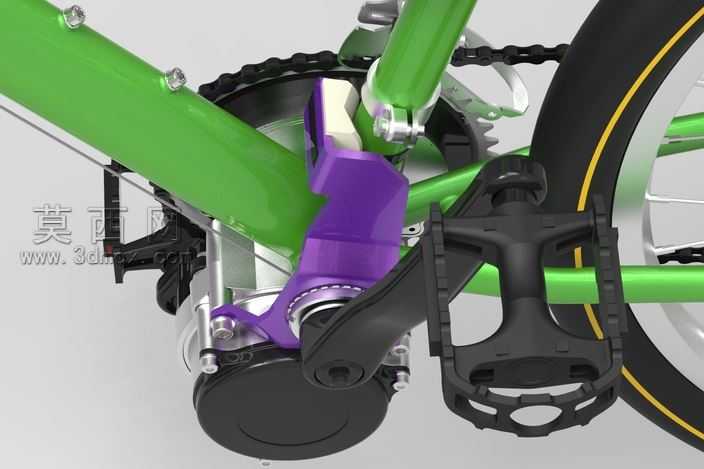

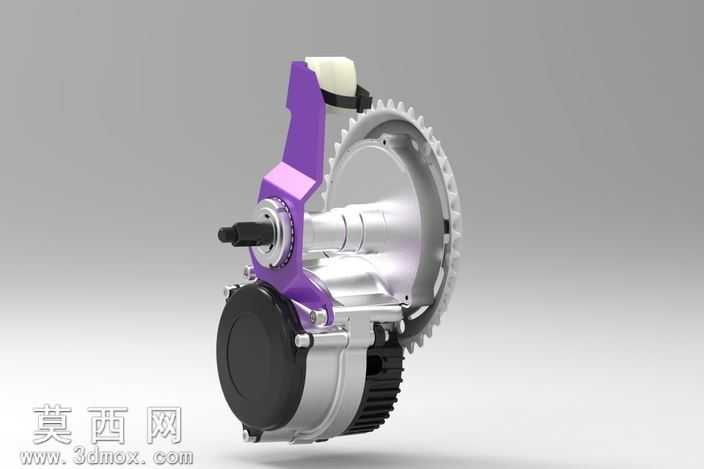

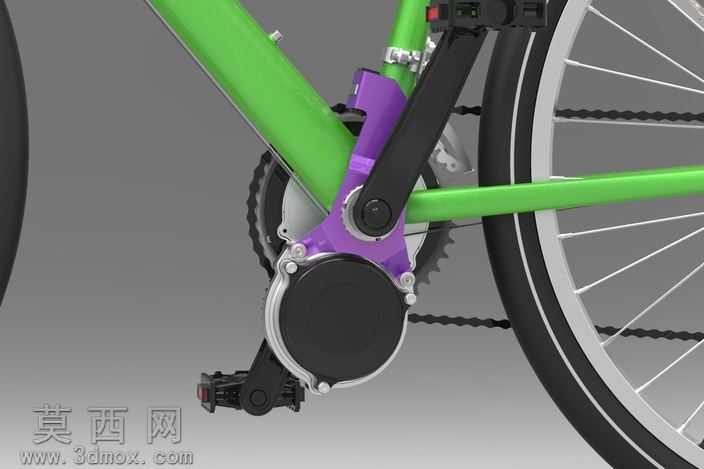

本模型为电动自行车中置电机配套安装夹具的第三版迭代设计，建模阶段围绕自行车车架五通区域的安装空间展开精准尺寸匹配，针对前序版本未适配中央支柱的问题做了针对性结构优化。建模过程中先完成自行车后三角车架、后轮、链条传动系统的基准参考搭建，确保夹具的安装位完全贴合绿色车架管的管径、弯折角度与安装孔位，避免出现装配干涉问题。夹具主体采用紫色硬质金属材质做渲染表现，表面做哑光金属质感处理，清晰呈现出夹具与电机外壳、车架管、曲柄传动臂的连接结构：夹具上部设置环抱式卡箍结构，紧密贴合绿色车架下管与立管的衔接位置，侧面预留螺栓锁紧位，保证安装后不会出现松脱晃动；下部设置与电机外壳轮廓完全匹配的承托卡口，将黑色圆形电机主体牢牢固定，同时预留出曲柄转轴、链条避让空间，保证电机安装后传动系统可顺畅运转。设计过程中充分考虑了夹具的受力特性，在夹具与车架、电机的接触位置做了加厚处理，边角位置做圆弧过渡，既避免应力集中导致的结构断裂，也防止安装过程中刮伤车架漆面与电机外壳。渲染阶段采用写实材质表现，金属夹具的磨砂质感、车架的烤漆光泽、橡胶轮胎的纹理、链条的金属反光都做了分层材质调整，搭配柔和的影棚光照，清晰展现出夹具的装配位置、连接方式与整体结构，直观呈现该版本夹具修正前序设计缺陷后的适配效果，可直接用于电动自行车中置电机的安装工装参考、结构验证与装配演示。
