单剪板离合器1985款顶部结构设计

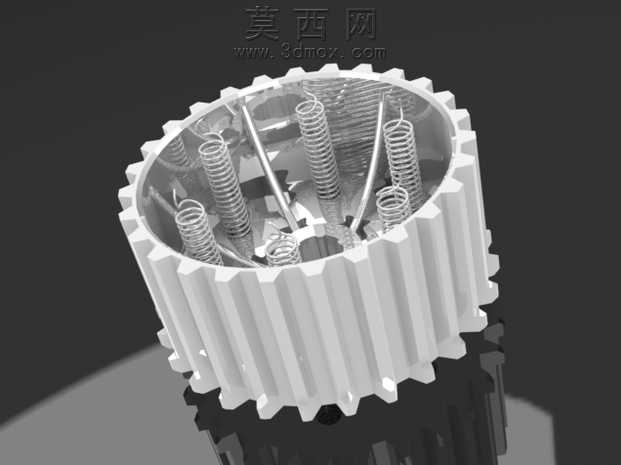

本作品为单剪板离合器的顶部侧视角三维建模成果，建模过程中严格遵循机械传动部件的设计规范，完整还原了1985款经典单剪板离合器的顶部装配结构。建模阶段以实际离合器的传动逻辑为核心依据，先通过草图绘制勾勒出外齿圈的齿形轮廓，采用参数化建模方式保证外花键齿的齿距、齿高、齿形角完全符合传动啮合标准，齿圈外壁的直齿结构均匀排布，确保与外接传动部件啮合时的受力均匀性。内部结构建模时，对周向均匀布置的螺旋压缩弹簧进行了精准还原，每根弹簧的螺距、簧丝直径、自由长度、有效圈数都经过参数校准，弹簧的安装定位槽与齿圈本体的配合间隙控制在合理装配公差范围内，保证离合器工作时弹簧能够提供稳定的轴向压紧力，同时避免弹簧在压缩行程中出现卡滞、偏斜的问题。模型中还还原了内部的径向定位杆件，杆件的安装位置与弹簧排布相互错开，既保证了内部组件的周向定位精度，也避免了构件之间的运动干涉。渲染阶段采用金属哑光材质模拟离合器的钢制本体，通过调整材质的粗糙度、金属度参数还原机械加工后的金属质感，弹簧部分采用略亮的金属材质区分不同构件，在齿根、弹簧缝隙等位置添加了柔和的阴影效果，增强模型的立体层次感，清晰展现内部各组件的装配关系与空间位置。设计思路上完全复刻经典单剪板离合器的顶部布局，周向均布的弹簧设计能够保证压紧力在摩擦面上均匀分布，外齿圈的一体化结构设计提升了构件的整体结构强度，顶部的视角选择能够直观展现离合器内部的弹性组件排布与核心传动结构，便于理解单剪板离合器接合、分离过程中弹簧的作用逻辑与动力传递路径，模型的各部件装配关系完全符合实际机械装配要求，不存在结构干涉、配合错位的问题，完整呈现了这款经典离合器顶部结构的设计特点与机械原理。
