硅橡胶膜密封环结构三维设计作品

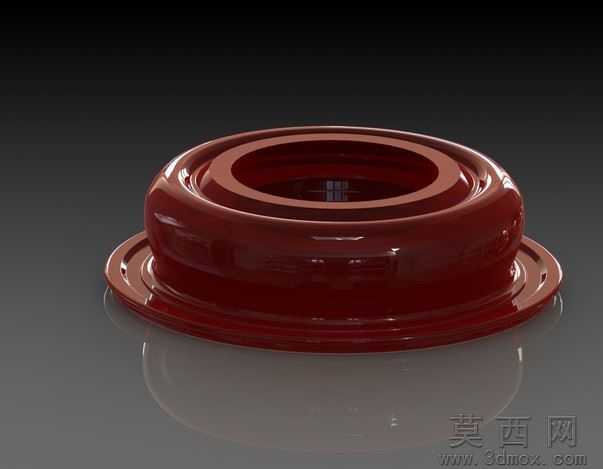

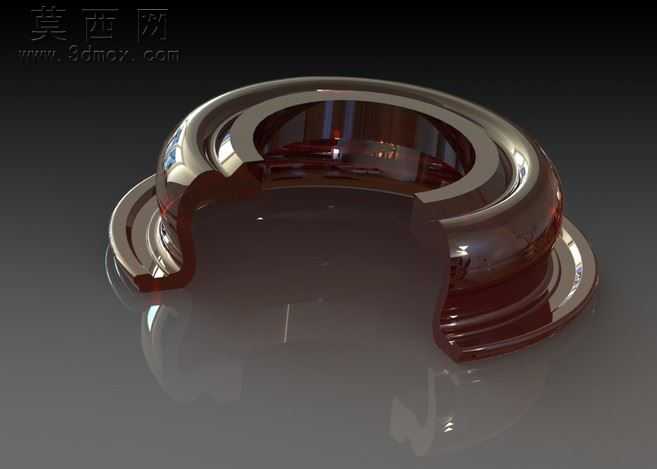

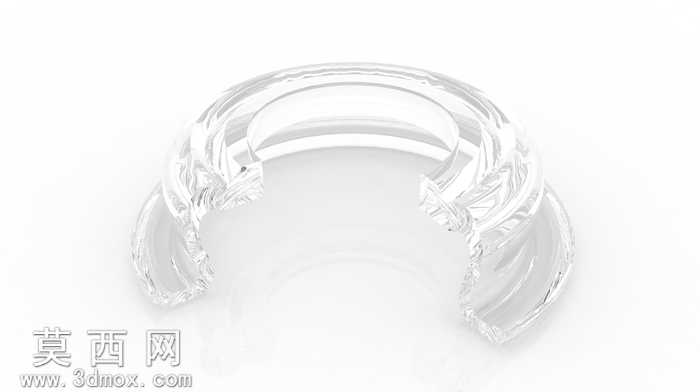

本作品为硅橡胶材质的膜类密封环形构件三维建模设计，建模阶段依托参数化设计逻辑搭建整体轮廓，首先绘制多层同轴环形截面草图，精准控制各层环体的内外径差值、轴向高度参数，针对构件的缺口结构，通过草图切除特征精准定位缺口的弧度范围与轴向剖切深度，确保缺口边缘的过渡圆角符合橡胶件的成型工艺要求，避免应力集中导致的使用开裂问题。材质设置阶段选用硅橡胶材质球，调整材质的漫反射颜色为深棕红半透明质感，设置合适的粗糙度参数模拟硅橡胶表面柔和的反光特性，同时添加轻微的次表面散射效果，还原橡胶材质受光时的通透质感，让渲染效果更贴近真实硅橡胶制品的视觉表现。结构设计上采用多层叠合的环形阶梯结构，内层环体与外层环体通过平滑的弧面过渡衔接，底部设置外延的法兰式贴合边，便于安装时与配合面紧密贴合实现密封效果，中部的膜状结构保留合适的厚度参数，既保证密封所需的形变能力，又避免厚度过薄导致的结构强度不足。渲染阶段搭建深色反光地面场景，布置多盏区域光从不同角度照射构件，突出环体表面的高光反射与层次结构，通过光线追踪计算真实的反射与折射效果，清晰展现构件的剖面结构与各部分的衔接关系，让观看者可以直观理解该密封件的装配形态与结构特点。设计过程中充分考虑硅橡胶材料的物理特性，所有棱边均设置符合工艺要求的圆角过渡，避免尖锐棱角在模压成型时出现缺胶、开裂的问题，环形结构的同轴度参数严格按照密封件的通用公差要求设置，确保模型可以直接用于后续的装配干涉检查与模具设计参考，缺口结构的尺寸设计兼顾了安装便利性与密封完整性，让构件在装配后可以通过自身的弹性形变填满配合间隙，实现可靠的密封作用。
