双顶置凸轮轴配气阀门组件结构设计

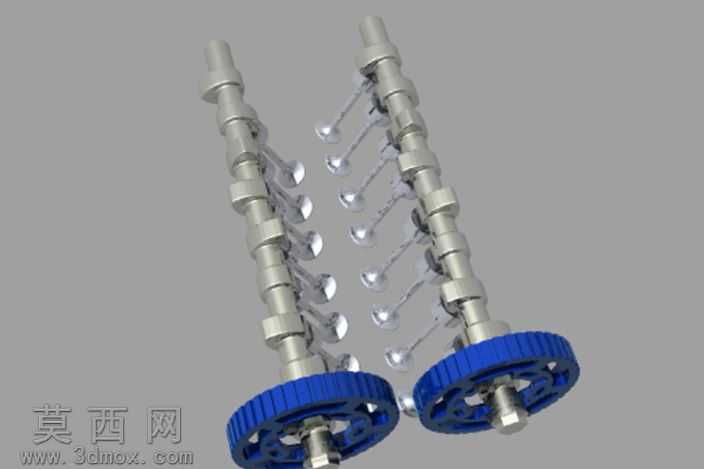

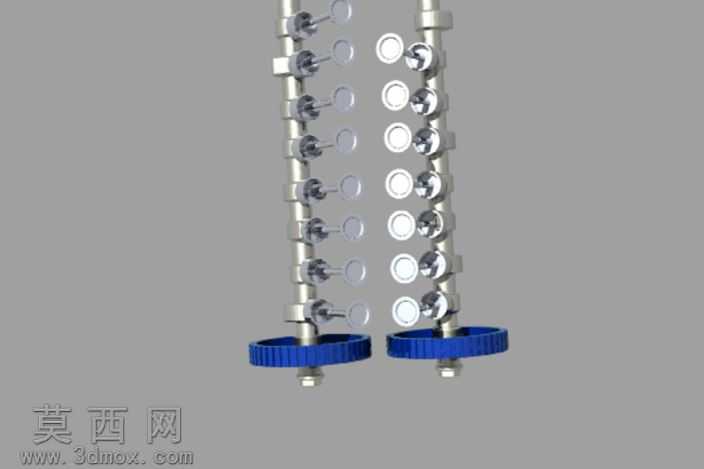

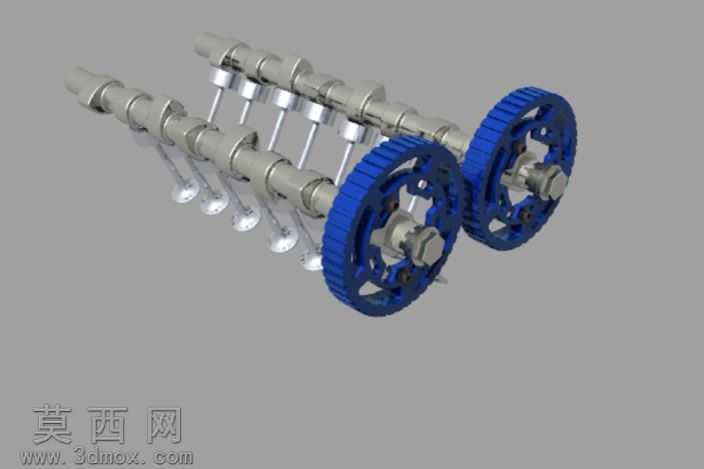

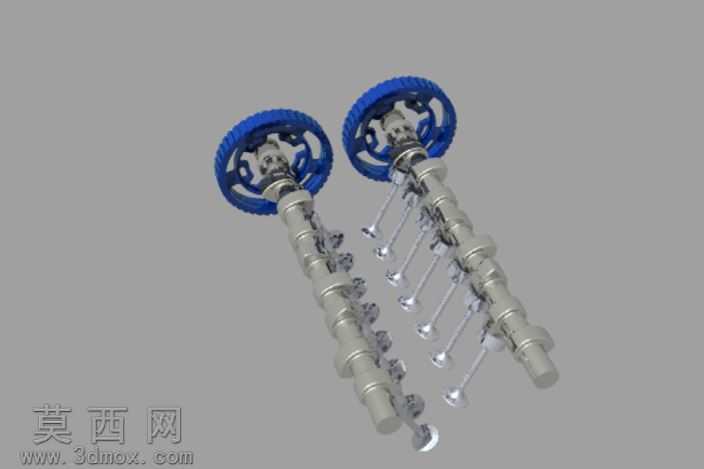

本作品为双顶置凸轮轴配气阀门组件的三维参数化建模成果，建模阶段严格遵循内燃机配气机构的实际工程尺寸比例，先完成核心基础件的基准搭建：以两根平行布置的凸轮轴为装配主基准，逐段绘制各缸进排气凸轮的型线轮廓，通过扫掠、布尔运算生成凸轮轴的整体轴身结构，精准还原凸轮桃尖的升程曲线轮廓与轴颈的配合尺寸，保证凸轮型面的过渡顺滑无棱角。随后完成气门组件的建模，依据进排气门的实际结构差异，分别绘制气门头部的锥面密封结构、气门杆的细长杆身结构，搭配对应的气门弹簧座、锁片等附属小件，所有零件的配合间隙均参照实际装配公差预留，保证虚拟装配时无干涉错位问题。凸轮轴端部的正时传动齿轮采用渐开线齿形参数绘制，还原齿轮的辐板镂空减重结构与安装定位孔位，齿轮与凸轮轴的配合定位关系完全符合正时传动的装配要求。材质渲染阶段针对不同零件的实际用材赋予对应材质：凸轮轴与气门杆身赋予抛光合金钢材质，调整金属粗糙度参数体现精加工表面的金属光泽；正时齿轮赋予工程塑料与金属嵌件结合的复合材质，还原正时齿轮的实际用材特性；气门头部赋予高温合金的哑光金属质感，区分不同工况下零件的材质差异。整体装配采用自底向上的装配逻辑，先将单组气门组件对应凸轮型线位置完成定位，再沿凸轮轴轴向逐缸阵列布置所有进排气门，保证每个气门的中心轴线与对应凸轮的桃尖位置精准对正，还原配气机构中凸轮旋转驱动气门往复启闭的运动逻辑。设计过程中重点验证了凸轮升程与气门行程的对应关系，确保凸轮轮廓曲线能够驱动气门完成设计升程的往复运动，所有相邻零件的运动间隙均经过干涉检查排除卡滞风险，整体结构完整还原了双顶置凸轮轴配气机构的核心组成与装配关系，可用于动力系统结构教学、配气机构原理演示以及相关零部件的设计参考。
