双轴承支撑座总成结构设计

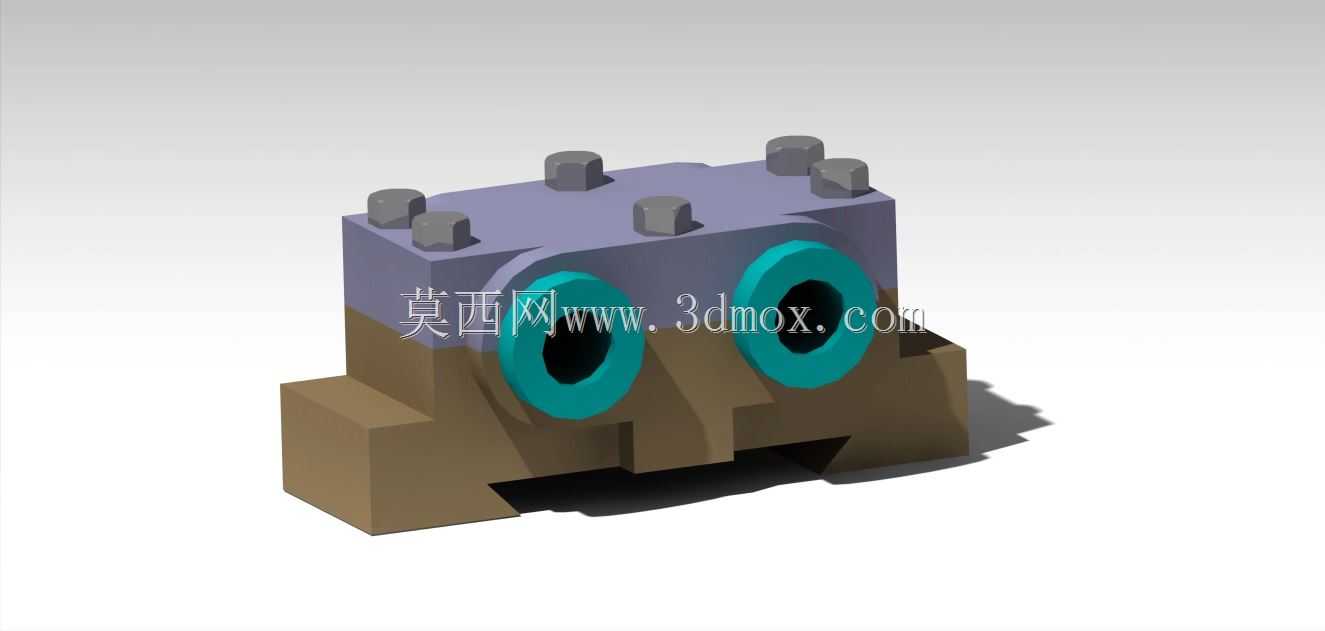

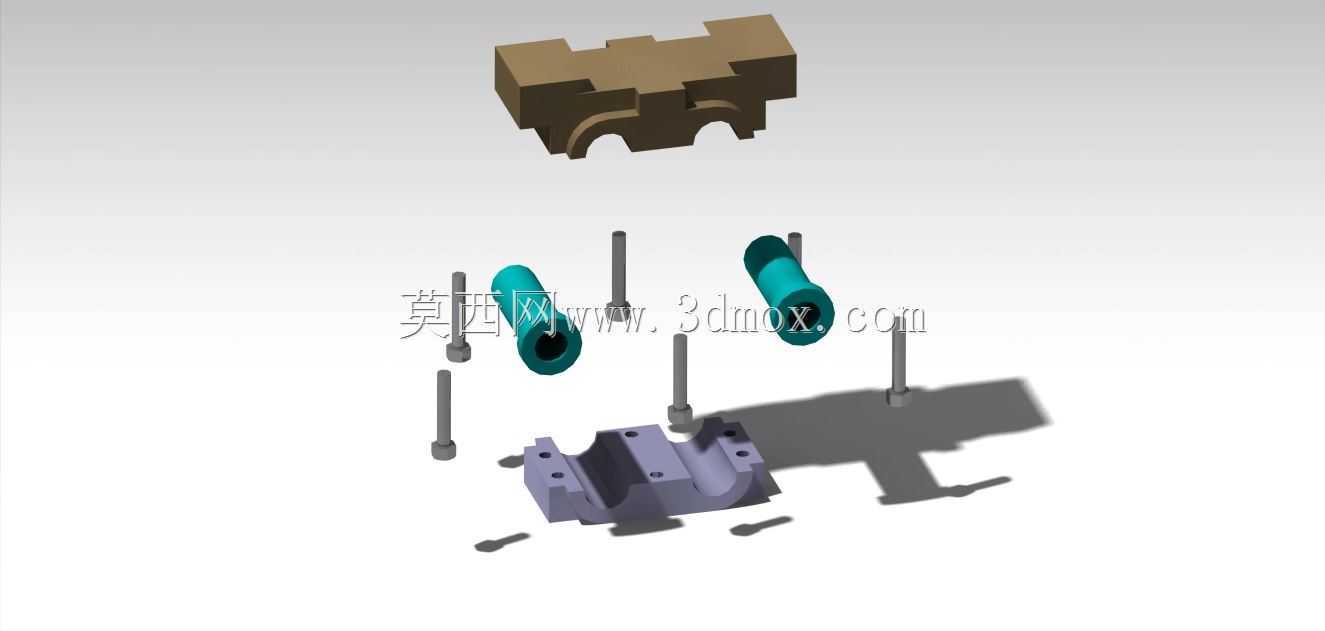

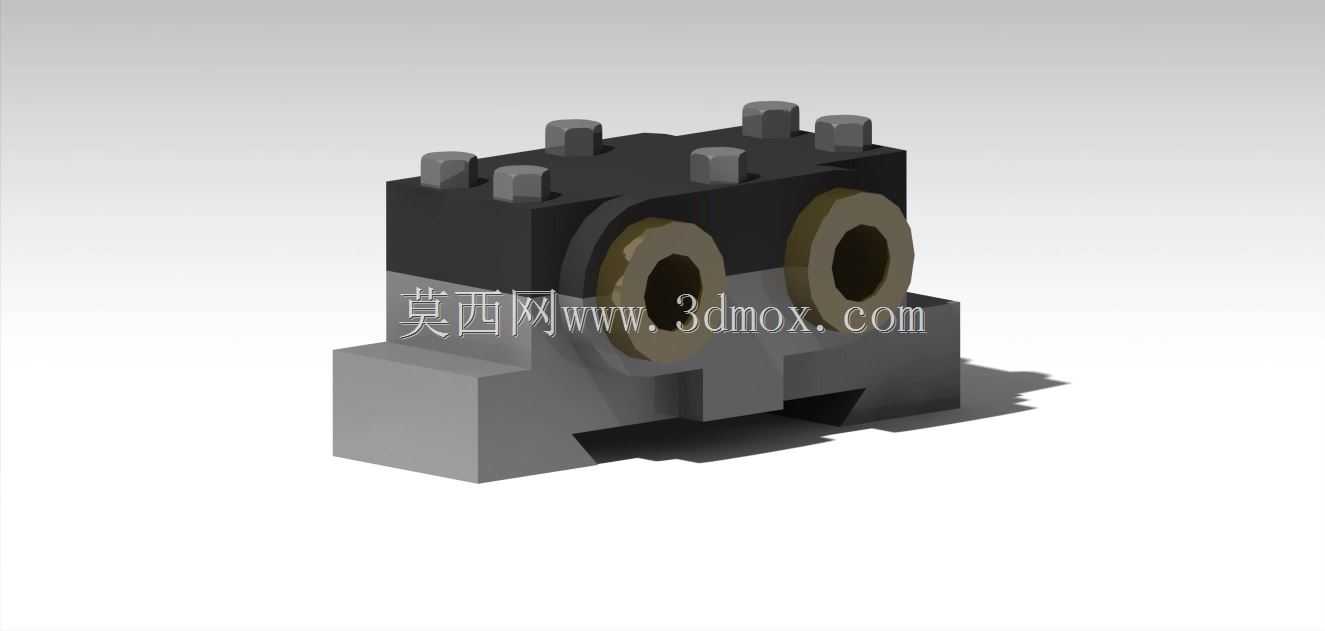

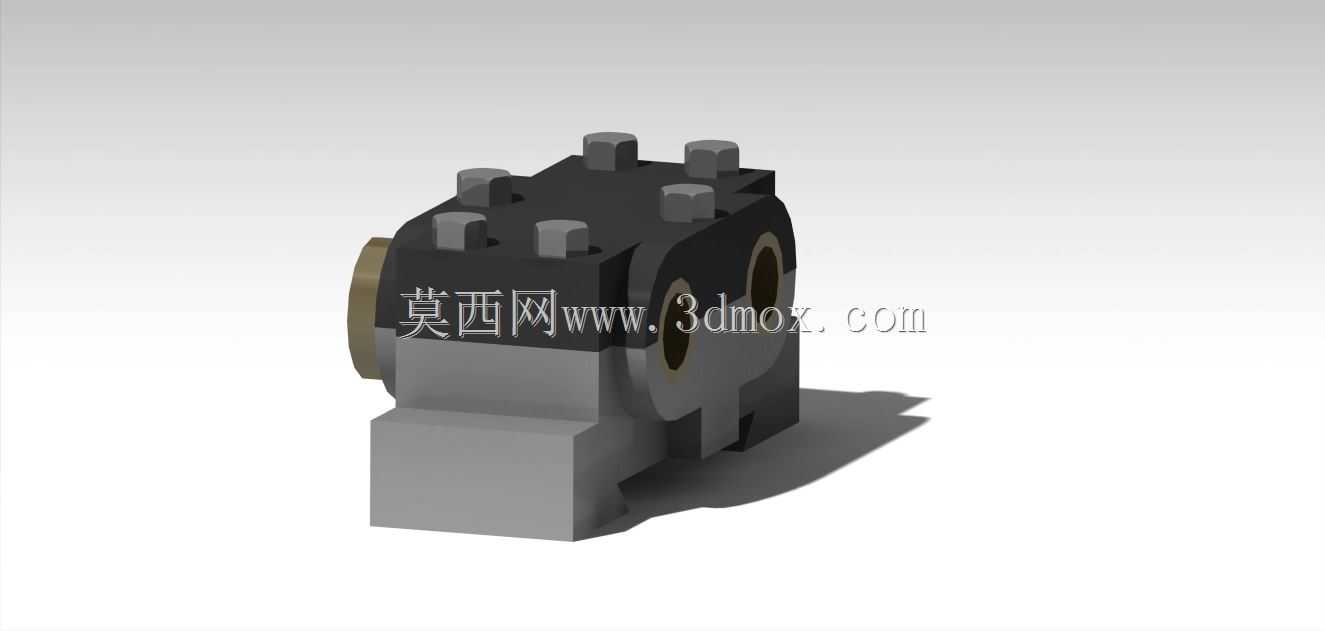

　　这套双轴承支撑座总成在传动系统布局里承担两根平行轴的径向与轴向定位任务，常见于小型动力传输工位、实验台架、轻工输送线以及紧凑型减速单元的轴系固定环节。现场安装时，底部一体式基座直接贴合设备安装台面，通过基座两侧预留的紧固区域完成锁附，不需要额外拼配分体支座，能有效控制两根轴的中心距公差，避免分体安装带来的同轴度偏差累积。从结构功能来看，上部紫色端盖区域布置六颗紧固螺栓，用于压紧内部轴承外圈、限制轴承轴向窜动，端盖与基座之间形成封闭容腔，可留存润滑脂并阻挡外部粉尘、切屑进入轴承滚道；正面两个青绿色环形件为轴承端封与轴伸配合位，两根传动轴从该位置穿出，轴承内圈随轴回转，外圈被座体孔位约束，回转过程中载荷经由滚动体传递至座体，

　　再向下分散到底部安装基础。座体下部采用棕褐色块状承力结构，两侧带凸缘与下沉避让槽，既给螺栓锁紧留出操作空间，也让座体底面与安装面接触时避开台面焊缝、凸点，保证支撑刚性。设计思路上优先保证轴系支撑刚度：座体轴承孔采用平行镗孔工艺思路，两孔中心距、孔轴线平行度在建模阶段就按装配公差约束，端盖螺栓围绕轴承孔周向均布，压紧力均匀作用在轴承外圈端面，不会出现局部偏压导致轴承运转卡滞。正面轴孔周边的环形凸台一方面强化孔口刚性，减少镗孔后受力变形，另一方面为密封件提供安装定位面，密封圈嵌入后可贴合轴伸表面，防止润滑脂泄漏。外形尺寸方面，整体为低矮块状布局，宽度方向覆盖两个轴承孔的跨距，高度方向从基座底面到端盖顶部螺栓端面控制在紧凑区间，

　　长度方向留出底部安装固定的凸缘尺寸；安装边界需要在设备台面上预留对应矩形安装区域，轴伸前方预留联轴器或带轮的装拆空间，顶部预留螺栓拧紧工具的操作高度，侧面无需额外检修空间，日常维护仅需拆下端盖螺栓即可检查轴承状态。建模过程中各零件配合关系清晰：基座作为主承载件，轴承装入座孔后采用过渡配合逻辑，端盖通过螺栓压合，轴从轴承内孔穿过，各部件无运动干涉，装配后可直观呈现轴系支撑的完整结构。这类双轴承集成座体相比两个独立单轴承座，省去了现场调整两轴位置的工序，安装后中心距稳定性更好，在多轴平行传动的小型设备中能简化机架加工要求，即便安装台面加工精度略有波动，集成座体自身的孔位精度也能保证轴系运转平稳，降低轴承受偏载失效的概率。座体棱角处均做工艺性处理，铸造或机加工成型时避免应力集中，长期承受传动交变载荷也不易出现座体开裂问题。
