200W环形电源变压器带安装支架结构

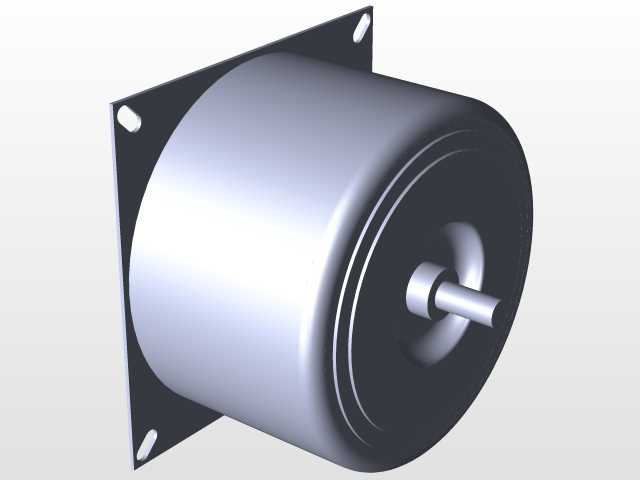

　　环形变压器在小功率工频供电场景里属于很常见的隔离与电压变换部件，这款200W规格的三维结构把本体、出线侧轴端结构以及方形安装固定板完整表达出来，适合在控制柜、测试仪器、音频设备、小型工业电源和通讯辅助装置里做布局校核。实际选型时，工程师最先关注的并不是外观曲面是否顺滑，而是变压器装入机柜后会不会和线槽、端子排、钣金折弯边、散热风道发生干涉。模型中方形安装板位于筒体后侧，板上预留安装孔，孔位靠近四角区域，这种布置能让环形铁芯的重量通过支架直接传递到设备背板，避免仅靠绕组或引线承重。

　　从结构形态看，环形铁芯被外层包覆体约束成近似圆柱的筒体，筒体一端贴近安装板，另一端形成带中心轴状结构的端面。该端面在真实产品中常对应绕组引出、绝缘封装或定位配合区域，建模时保留同轴回转特征，有利于在装配中快速判断旋转对称性。环形变压器相比同容量EI叠片变压器，具有磁路闭合、漏磁较小、铁芯温升相对低、空载电流小等特点，因此在对电磁干扰较敏感的电子设备内部，布置时仍要注意与信号板、霍尔元件、显示屏排线保持距离。三维模型把圆柱外径、轴向长度和支架外轮廓统一在同一坐标系下，结构工程师可以直接据此剖切机柜断面，核对前面板元件与后侧变压器之间的安全间隙。

　　安装边界方面，方形支架的外伸尺寸略大于筒体直径，四个角部孔位形成稳定支撑面。装配时螺钉从支架孔穿入背板或安装梁，支架平面需要与承托面贴合；若背板较薄，应在背面增加加强筋或压铆螺母，防止200W变压器在振动工况下产生晃动。筒体轴线与支架平面近似垂直，这意味着设备深度方向必须预留足够空间，尤其在壁挂式控制盒中，不能只按变压器直径估算占位，还要把轴向长度、接线弯折半径、绝缘护套厚度以及维修手指空间一并计入。模型端部中心突出结构虽然尺寸不大，但在密集装配中容易被忽略，它会影响端盖与变压器之间的最小距离，也可能决定线束是否能从侧面绕行。

　　设计思路上，这类模型重点不是表达复杂运动机构，而是准确还原电气元件在整机中的包络体。环形变压器本身没有高速运动件，却存在重量集中、发热集中和强磁场区域三个工程约束。重量集中要求支架孔位不能过于靠近中心，否则背板受力臂过长；发热集中要求筒体周围保留自然对流空间，不宜被线槽或密封罩完全包裹；强磁场区域则提示布局人员不要把敏感传感器紧贴变压器侧面。模型将安装板与筒体作为一体装配关系呈现，能够帮助设计者检查支架是否需要增加折边、减振垫或接地片。若设备用于移动场合，还可在支架与机柜之间加入橡胶垫圈，降低工频振动传递；若用于固定式控制柜，则重点保证螺钉防松和接地连续性。

　　从电气用途看，200W容量通常覆盖小功率控制电源、模拟电路供电、指示灯与继电器回路、接口模块电源等需求。环形结构的铁芯连续卷绕，磁阻较小，效率表现较好，但在三维布局阶段不能因此忽视散热距离。变压器周围应避免紧贴塑料件、线束绝缘层和热敏元件，侧面与机柜壁之间建议留出通风间隙，端部出线位置要保证导线最小弯曲半径，不应让引线承受变压器重量。模型中圆柱面与支架交界区域是实际装配的应力传递区，支架板材厚度、孔边距离和圆角处理都会影响长期使用可靠性。若按该模型展开工程图，可进一步补充安装孔直径、孔间距、筒体最大外径、轴向总长、端部突出长度和出线方向，使结构评审、钣金开孔和物料选型保持一致。

　　对于三维建模从业者，搭建这类元件时应优先保证安装基准准确：先建立支架安装面和筒体轴线，再生成四角孔位与回转体，最后处理端部细节。不要把外观圆角当成核心尺寸，也不要为了视觉效果省略支架板厚；真正进入整机设计后，板厚、孔位和外包络才是干涉检查的关键。环形变压器虽然外形简单，但它在设备内部往往占据较大深度空间，并且属于后期不易随意移位的器件，因此在布局早期把该模型放入机柜总装，可以提前发现门板闭合、线束走向、维护拆装和散热通道等问题，减少样机阶段反复改板的风险。
