带双安装孔的L型转角限位挡块结构

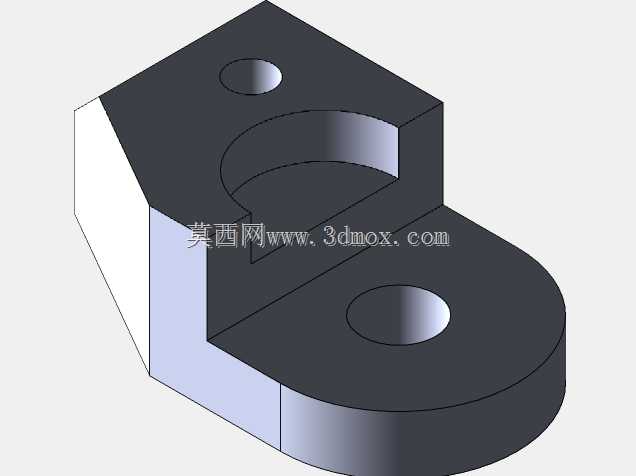

　　在工装夹具、小型自动化输送线的工位定位场景里，这类转角挡块是很常见的小尺寸定位构件，日常接触的设备里，皮带线侧边的工件止挡、工装板的转角限位、小型装配工位的硬限位位置，都能见到同结构类型的零件。不同于普通的平板式挡块，这个构件采用L型的转角构型，一侧是带半圆端头的平直安装面，另一侧是垂直向上的立板，立板上开出的半圆弧避让槽，是设计里很实用的细节——实际装配时，这个槽位刚好可以避开相邻构件的圆柱轴类、圆管类突出部分，不用额外在相邻零件上做避空加工，能减少周边零件的加工工序。两个安装孔分别布置在半圆端头的中心、立板侧的顶面位置，安装时可以从两个垂直方向拧入紧固件，相比单孔固定的挡块，抗侧向冲击的能力更强，

　　不会因为工件反复碰撞出现挡块偏转移位的问题。从安装边界来看，底部的半圆端头安装面是主要的承载贴合面，装配时需要贴紧安装基板的平面，半圆的轮廓不会和基板上相邻的T型槽、安装孔产生干涉，哪怕是在间距比较紧凑的铝型材工作台上，也能找到合适的固定位置，不用特意调整周边其他构件的布局。立板的高度是根据常见工件的定位高度设计的，既不会因为高度太低导致工件越位，也不会因为过高挡住工件的取放路径，半圆弧槽的开口方向朝向工件进入的一侧，当工件沿着输送方向抵达工位时，立板的垂直面先接触工件侧边完成粗定位，槽位刚好容纳工件上突出的圆柱定位销，能同时限制两个方向的自由度，不需要额外增加侧向的定位销。做结构设计的时候，这类挡块的倒角细节很容易被忽略，

　　这个零件的所有锐边都做了小尺寸的倒角处理，一方面是装配的时候不会划伤操作人员的手部，另一方面也能避免工件碰撞时锐边崩缺，延长零件的使用寿命。材质选择上这类挡块一般会用45号钢做表面发黑处理，或者用不锈钢材质适配有防锈要求的工位，两个安装孔的孔径是按照常用的内六角圆柱头螺钉尺寸设计的，沉孔深度刚好能把螺钉头完全埋入零件表面，不会出现螺钉头突出刮蹭工件的情况。在实际的设备调试过程中，这类转角挡块的位置往往需要微调，所以安装孔的孔径会比螺钉直径大0.2到0.5毫米，给现场调试留出足够的调整余量，不用重新扩孔就能小范围移动挡块的位置，适配不同尺寸工件的定位需求。立板和底板的连接处做了圆角过渡，不是直角拼接，这个细节能大幅降低应力集中的问题，

　　毕竟挡块长期承受工件的碰撞冲击，直角连接处很容易因为应力集中出现开裂，圆角过渡之后能把冲击应力分散到更大的区域，零件的抗冲击寿命能提升不少。另外底板的半圆端头设计，除了减少安装干涉之外，还能在需要转动调整挡块角度的时候，以端头的安装孔为圆心做小角度的转动，适配带轻微角度的工位定位需求，不用单独加工异形的安装板。在通讯设备的装配工装里，这类挡块也常用来固定小型壳体的转角位置，因为通讯类产品的壳体很多都带圆弧转角，挡块立板上的半圆弧槽刚好能贴合壳体的圆弧轮廓，定位精度比平面挡块更高，不会夹伤壳体的表面。日常维护的时候，这类挡块属于易损件吗？其实只要安装牢固，正常工况下使用寿命很长，只需要定期检查紧固件有没有松动就可以，因为结构简单，没有活动部件，故障率极低，是工装和小型设备里性价比很高的定位构件。很多刚入行的结构设计人员做挡块设计的时候，往往只考虑挡住工件的功能，忽略了避让、安装干涉、应力集中这些细节，最后做出来的零件要么装不上，要么用一段时间就坏，这个挡块的结构刚好把这些实际使用中的问题都考虑到了，每个结构特征都有对应的实际用途，没有多余的设计，是很典型的实用型机械小零件。
