带格栅分流结构的三通式流体导流构件

　　该构件属于流体管路系统中的末端导流分流部件，常见应用在民用给排水、卫浴出水、小型通风送风、低压流体输送的终端位置，承担单路流体输入后双路分流输出，同时在输出端通过格栅结构完成流体整流、避免大体积杂质进入下游管路的作用。从实际工况适配来看，这类构件常安装在手持淋浴喷头、小型通风出风口、低压排污管路末端、实验台流体输出终端等位置，日常接触的介质多为常温清水、低压空气，部分适配轻度污水工况的版本会调整格栅间隙，避免毛发、纤维类杂质缠绕堵塞下游管路。

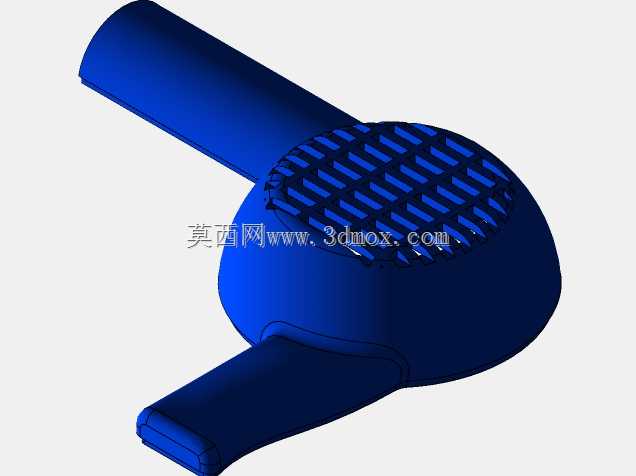

　　设计过程中首先要确定三个接口的通流匹配关系，主输入接口为大直径圆柱段，两个输出接口分别朝向不同角度延伸，其中一个接口与主输入段呈钝角衔接，另一个接口从腔体侧部斜向引出，两个输出通道的通流截面积之和与主输入段通流截面积保持1.2:1的比例，避免分流时出现局部压损过大、流道内产生紊流异音的问题。腔体部分采用圆润的球形过渡结构，没有尖锐的内角转折，流体从主接口进入腔体后，能顺着球面平滑分流到两个输出通道，减少流体对腔体内壁的冲蚀，也能降低流道内的压力损失。格栅部分设置在腔体的圆形端面上，采用等距排布的长条形栅格结构，栅格的筋条宽度与间隙宽度比例设置为1:1.5，既保证足够的通流面积，又能有效拦截直径超过间隙尺寸的固体杂质，栅格筋条的迎流面做了小圆弧倒角处理，避免杂质卡在栅格间隙处，日常清理时只需反向冲洗即可将附着的杂质冲离栅格表面。

　　从安装边界来看，三个连接接口均采用等直径圆柱结构，可直接适配同内径的柔性软管套接，接口外壁预留了1.5mm深度的环形凹槽，安装时配合喉箍锁紧即可实现可靠密封，无需额外加工螺纹或法兰结构，适配快速拆装的使用场景。整体构件的最大外轮廓尺寸控制在适配手持操作的范围内，腔体最大直径不超过80mm，主输入接口长度不超过120mm，两个侧出接口长度分别控制在60mm以内，整体重量控制在150g以内，手持使用时不会产生明显的负重感。结构壁厚采用均匀等厚设计，整体壁厚保持2.5mm，既满足低压工况下的结构强度要求，不会因为流体压力出现腔体胀裂变形，又能控制材料用量，降低生产制造成本，适配注塑成型的工艺要求，所有脱模方向的结构都做了1度的拔模斜度，栅格部分的筋条也顺着脱模方向设计，避免生产时出现粘模、顶白的缺陷。

　　实际使用过程中，流体从主接口进入腔体后，一部分顺着斜向的直通道直接从侧部接口输出，另一部分在腔体内回转后流向端面的格栅区域，经过格栅整流后从端面均匀输出，两个输出通道的流量分配比例可通过调整两个通道的入口截面积来适配不同工况，比如淋浴场景下可将直通道的流量占比调整为30%，格栅端的流量占比调整为70%，保证出水的覆盖范围；如果是通风工况，可将两个通道的流量占比调整为各50%，实现两个方向的同时送风。格栅的栅格方向顺着流体流出方向设置，不会对流体产生额外的导向偏移，保证流出的流体呈均匀的柱状或面状分布，不会出现散流、飞溅的问题。构件的所有外边缘都做了R1以上的圆角处理，没有尖锐的棱角，手持操作时不会划伤皮肤，日常使用中即使磕碰也不容易出现应力开裂的问题。
