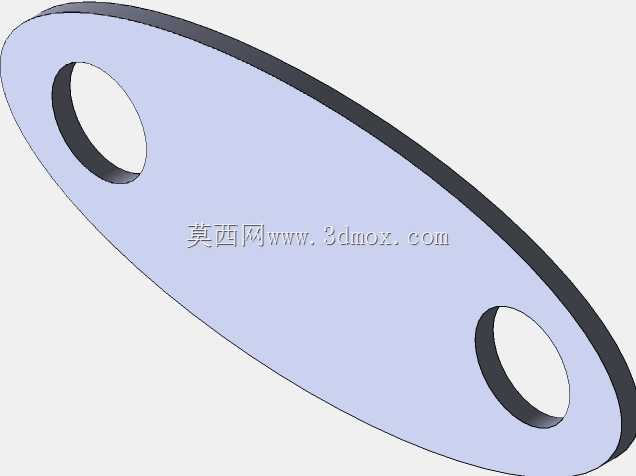

双孔椭圆薄型连接垫片结构设计

　　这款双孔椭圆薄型连接件在日常的结构装配场景中应用十分广泛，小到消费电子的内部结构紧固，大到小型通讯设备的壳体连接定位，都能见到这类结构件的身影。很多刚接触结构设计的工程师容易忽略这类薄型垫片的设计细节，觉得就是一块打了孔的片材，实际上这类零件的设计直接影响到装配后的连接可靠性、间隙补偿效果以及长期使用的结构稳定性。

　　从实际使用场景来看，这类垫片常被布置在两个被连接件的结合面之间，一方面可以弥补两个结合面加工时产生的平面度误差，避免硬接触导致的应力集中，另一方面可以通过自身的厚度调整装配间隙，保证连接螺栓锁紧后，被连接件不会出现局部翘曲或者受力不均的问题。尤其是在通讯类手持设备的内部结构中，这类垫片还能起到一定的绝缘隔振作用，避免不同金属部件直接接触产生电化学腐蚀，同时缓冲设备跌落时的冲击载荷，保护内部精密元器件不受外力损伤。

　　设计这类零件的时候，首先要确定的是整体的轮廓形态，采用长椭圆的结构而非圆形或者方形，主要是考虑到安装空间的限制——在狭长的安装空间内，椭圆轮廓可以在保证两个安装孔有足够边距的前提下，尽可能缩小零件的整体宽度，避免和周边的其他结构件产生干涉。两个通孔的位置设计是整个零件的核心，孔中心距必须和被连接件上的安装孔位完全匹配，公差控制一般在±0.05mm以内，否则装配时会出现螺栓无法顺利穿入的问题，强行锁紧还会导致螺栓受剪，大幅降低连接结构的疲劳寿命。

　　零件的厚度选择需要结合实际的受力情况和间隙补偿需求来定，如果是用于普通的电子设备内部紧固，厚度一般在0.8mm到2mm之间，材质根据使用环境选择，普通场景用冷轧钢板冲压后做镀锌防锈处理即可，有绝缘需求的场景可以选用尼龙或者玻纤增强PC材质，有耐腐蚀需求的场景则可以选用304不锈钢冲压成型。这里要注意的是，冲压成型的零件必须做去毛刺处理，尤其是孔位的边缘和零件的外轮廓边缘，残留的毛刺不仅会影响装配精度，还可能在设备使用过程中脱落，造成内部电路短路或者活动部件卡滞的问题。

　　从安装边界来看，设计时需要预留足够的安装操作空间，椭圆轮廓的长轴方向要和两个安装孔的中心连线重合，零件的外边缘到安装孔中心的距离要大于螺栓头或者螺母的外接圆半径，保证锁紧时螺栓头或者螺母的压紧面可以完全压在垫片上，不会出现压空的情况。如果是用于有密封要求的场景，还需要在垫片的两个表面增加细密的防滑压纹，提升接触面的摩擦力，防止设备长期使用过程中因为振动导致垫片移位，影响连接可靠性。

　　很多工程师在建模的时候容易忽略这类小零件的工艺性，比如如果采用冲压工艺生产，零件的外轮廓转角处要设计合适的圆角，不能做成直角，否则冲压模具的刃口容易崩损，大幅缩短模具寿命，同时冲压后的零件也容易在直角处产生应力集中，受力时出现开裂的问题。孔位的设计也要注意，孔的直径不能小于零件的厚度，否则冲压冲孔的时候冲头容易折断，生产良率会大幅降低。如果是采用塑胶注塑生产这类垫片，还要注意进胶点的位置选择，尽量设置在椭圆长轴的端部，避免进胶点残留的凸起影响垫片两个平面的平面度，导致装配后出现间隙。

　　在实际的装配验证环节，这类垫片需要重点测试三个维度的性能：首先是装配后的平整度，将垫片放在标准平板上，用塞尺检查边缘的间隙，不能超过0.03mm，否则说明垫片存在翘曲，装配后会导致连接受力不均；其次是孔位的同轴度，两个安装孔要和对应的螺栓做试装，螺栓要能在无外力的情况下顺利穿过两个孔，不能出现卡滞；最后是长期使用的可靠性，将垫片装配到整机上之后，按照对应的行业标准做振动测试和跌落测试，测试结束后检查垫片是否出现移位、变形或者开裂的情况，连接螺栓的预紧力衰减不能超过初始值的10%。

　　这类看似简单的薄型连接件，实际上是整个连接结构中不可或缺的一部分，很多设备出现的连接松动、部件异响、壳体翘曲等问题，追根溯源都是这类小垫片的设计或者选型不当导致的。在三维建模过程中，不能因为零件结构简单就随意绘制尺寸，每一个轮廓尺寸、每一个孔位的位置、每一处的圆角设计，都要结合实际的装配需求、生产工艺和使用场景来确定，才能保证最终的产品在全生命周期内的可靠性。
