自动浇注配方控制混合机组

项目分类:机械设备 发布时间:2022-07-14 ID:679763
  • 自动浇注配方控制混合机组
  • 自动浇注配方控制混合机组
  • 自动浇注配方控制混合机组

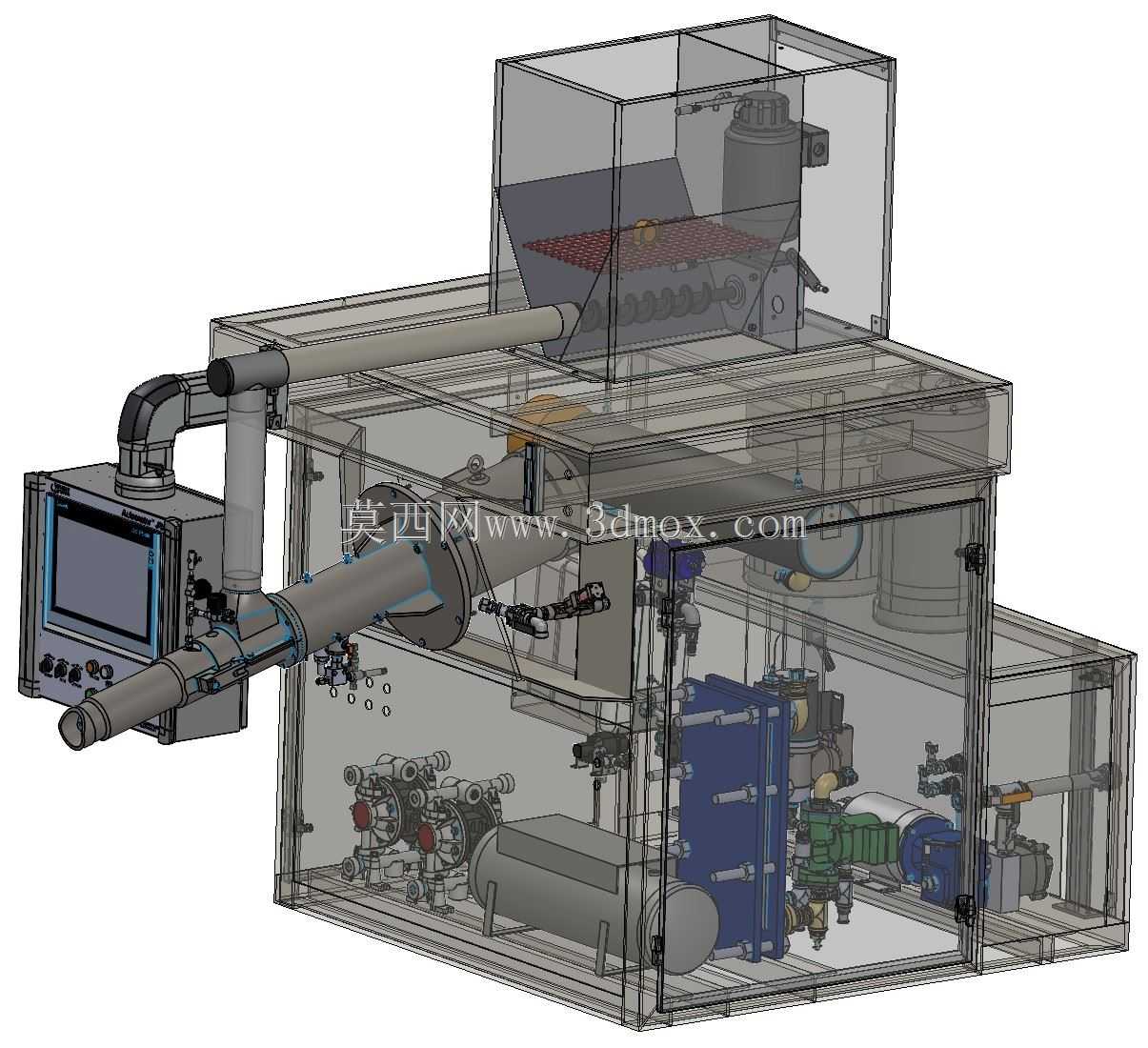

  这套自动浇注配方控制混合机组,主要面向树脂砂铸造、聚氨酯发泡、双组份胶黏剂涂布以及小型精密配料浇注工位,把原料暂存、定量输送、比例混合、浇注执行和现场人机操作整合在同一机架内。整机采用框架式透明护罩表达,在三维结构中可以直接看到上层料仓、中部混合管路、下层动力与阀组的相对位置,便于在方案评审阶段核对检修空间、管路走向和部件干涉。

  从现场布置看,设备前端伸出水平浇注管,管口作为执行端靠近模具或工装;左侧布置触控操作箱,操作人员可在浇注位旁完成配方调用、参数确认和手动点动。上层箱体承担原料储存与预处理,内部可见输送、筛分或搅拌相关结构,适合颗粒、粉体或液态原料按工艺要求连续供给。中部横向管路连接主料源与混合输出段,管路旁设置阀门、检测元件和执行气缸,用于切换通路、控制流量并保证配比稳定。下层舱室集中布置泵体、气动三联件、换热或过滤组件、电机及控制阀岛,这种分层方式把重载荷部件放在底部,降低整机重心,也让维护人员从正面和侧面即可完成常见拆装。

  设备的核心用途是减少人工配料波动。传统浇注工序中,原料称量、混合和浇注往往分开进行,物料停留时间、人工读数误差以及阀门启闭节奏都会影响成品一致性。该机组通过配方控制思路,将不同原料的供给量、混合顺序和输出动作集中管理:料仓内物料经输送机构进入计量或混合环节,液料则通过泵阀管路按比例送入混合段;混合后的物料从前端浇注管输出,指向模具型腔或接收容器。对于铸造行业,它可服务于小型砂型、精密模具及固化剂配比要求较高的浇注场景;对于化工装配场景,也可作为双液灌胶、树脂灌注或发泡试验设备的结构参考。

  结构设计上,机架承担了围护、安装和安全隔离三重作用。外围护罩以透明件表现,并非单纯外观造型,而是在三维方案中用于观察内部运动关系:上层料斗与螺旋或叶片输送件的装配间隙、横向管道与机架横梁的避让、下部泵组与底板的连接方式都能被检查。护罩开设可开启门体,靠近阀组和泵体的位置预留检修面,避免日常维护时拆除大量覆盖件。前端浇注管采用悬臂式布置,管道下方保留作业空间,模具小车或接收工装可沿管口下方进入;操作箱悬挂在侧向支架上,屏幕和按钮朝向人员站位,缩短观察与干预距离。

  安装边界方面,整机长度主要由前端浇注管、主机柜和后部动力舱共同决定,宽度方向需要预留护罩开门、气管接入和电气走线空间,高度方向则以上层料仓及顶部检修件为最高点。落地时应优先保证底部框架水平,因为泵体、混合管路和计量元件对倾斜较敏感;浇注管口下方需设置承接滴料、清洗废液或飞溅物的区域。气源、电源和物料接口建议从设备后侧或下部集中接入,使正面保持为操作与维护通道。若接入产线,前端管口位置应与模具输送节拍匹配,周围至少保留单人拆装管道和清洗混合头的空间。

  建模时需要重点关注几处工程关系:一是上层料仓与输送机构的同轴和支撑,避免料重直接压在转动件上;二是横向混合管与前端浇注管的连接密封,该段既承受物料通过,也要便于快速拆洗;三是下部泵阀组件的维修可达性,过滤器、压力表和调节阀不应被机架立柱遮挡;四是操作箱、管路和护罩门之间的开启干涉。透明护罩在渲染中适合展示内部逻辑,但在实际制造中可替换为亚克力板、钣金检修门或铝型材围栏,并根据物料特性增加排风、防尘、保温或清洗接口。

  该设备的价值不在于单一零件复杂度,而在于把配料、混合、浇注和控制形成连续工艺闭环。结构工程师在参考此类模型时,可围绕物料特性重新核定泵型、管路通径、阀件数量和混合管长度;自动化设计人员则可据此规划传感器点位、执行元件动作顺序以及人机界面配方层级。整机布局紧凑、分区明确,适合作为中小型自动浇注工作站、配方混合设备和工艺试验平台的三维结构基础。
