本田CBR PC25摩托专用管道入口连接结构

　　这款适配本田CBR PC25机型的管道入口构件，主要应用于小排量摩托进气系统的前端衔接段，日常工况下承担进气导流、管路对接密封的核心作用，是进气通路中连接空滤出气端与节气门进气端的关键过渡零件。从实际装车场景来看，该构件所处的安装位置位于摩托侧盖内部的舱体空间，周边紧邻车架立管与线束固定位，设计阶段需要充分规避周边部件的运动干涉，同时适配原厂管路的安装公差，保证拆装维护时不需要额外改动周边固定结构。

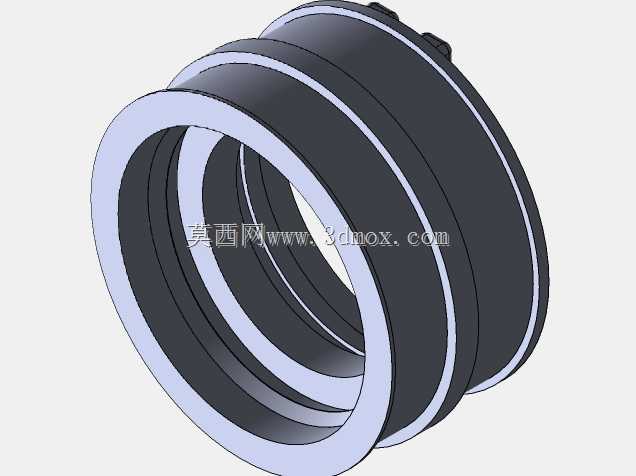

　　从功能特性上看，该构件采用多段阶梯式环形结构，不同直径的环带分别对应不同的配合需求：最外侧的宽边环带用于和外侧橡胶密封套贴合，表面做了光滑圆弧过渡处理，避免长期振动下割伤橡胶密封件造成漏气；中间的两道凸起环筋是管路卡箍的定位结构，安装时卡箍恰好卡在环筋之间的凹槽内，即使车辆长期行驶产生持续振动，卡箍也不会出现轴向窜动脱落的问题；内侧的阶梯孔做了渐扩式导流设计，气流从空滤端进入后可以顺着内壁平滑过渡到节气门端，减少截面突变带来的进气紊流，一定程度上降低进气阻力，保证节气门进气量的稳定性。

　　设计思路上，这款构件没有采用复杂的异形结构，全程基于回转体特征做参数化建模，所有配合面的尺寸公差都参考原厂管路的配合标准设定，密封面的粗糙度要求控制在Ra1.6以内，保证橡胶件压合后不会出现微观缝隙。建模过程中优先考虑了注塑成型的工艺可行性，所有转角位置都做了R0.5以上的圆角处理，避免注塑时出现应力集中导致的零件开裂，同时壁厚控制在均匀的2.5mm，不会出现注塑缩痕、缺料等工艺缺陷。构件外侧预留的两个小凸台是安装定位卡点，装车时可以直接卡入车架对应的定位槽内，不需要额外打螺丝固定，大幅提升装配效率，拆卸时只需要拨开卡点卡箍就能直接取下，方便日常清理空滤或者检修节气门时的拆装操作。

　　从安装边界尺寸来看，该构件最大外径为62mm，总轴向长度为48mm，最小配合内径为25mm，完全适配PC25机型原厂25mm内径的进气软管，安装后整体突出安装面的高度不超过50mm，不会和侧盖、油箱底部等周边部件产生空间干涉。构件的重量控制在32g左右，采用耐油耐老化的硬质工程塑料材质，长期接触进气中的油气、灰尘也不会出现材质脆化、变形的问题，正常使用工况下的寿命可以达到3万公里以上。实际装车测试中，该构件的密封性能可以满足-20kpa的负压测试要求，在节气门全开的大负荷进气工况下，不会出现漏气导致的空燃比异常问题，同时内壁的光滑导流结构可以让进气气流更平顺，相比原厂老旧变形的接口件，能一定程度改善低转速区间的进气响应性。

　　在结构细节处理上，该构件的两端配合面都做了15度的导入倒角，安装橡胶管时不需要涂抹额外的润滑脂就能顺利套入，同时倒角位置不会切割橡胶管的端面，避免长期使用后橡胶管端部出现裂纹。中间的卡箍定位凹槽深度为1.5mm，刚好适配常用的10mm宽度钢丝卡箍，卡箍锁紧后不会突出构件的最大外圆，避免和周边线束产生摩擦破损。建模时所有特征都做了参数化关联，如果后续需要适配其他相近排量的机型，只需要修改几个核心直径、长度参数就能快速衍生出对应规格的模型，不需要重新绘制整体结构，大幅提升同系列零件的设计效率。
