大众车型轮毂中心盖注塑结构设计

　　日常做汽车外饰覆盖件的结构建模时，轮端的中心装饰盖是很容易被新手忽略的小部件，这次完成的这款适配大众车型的轮毂中心盖结构，是针对钢制轮毂与铝合金轮毂通用的轮端中心孔封堵需求设计的，首先要明确它的实际应用场景：车辆行驶过程中，轮端轴承、固定螺栓的中心孔位置如果长期裸露，会积存泥水、砂砾，冬季道路撒布的融雪盐还会顺着缝隙渗入轮端紧固位置，加速螺栓锈蚀，同时裸露的中心孔也会破坏轮毂整体的视觉完整性，这类中心盖就是同时承担密封防护与品牌标识展示作用的外饰小总成。

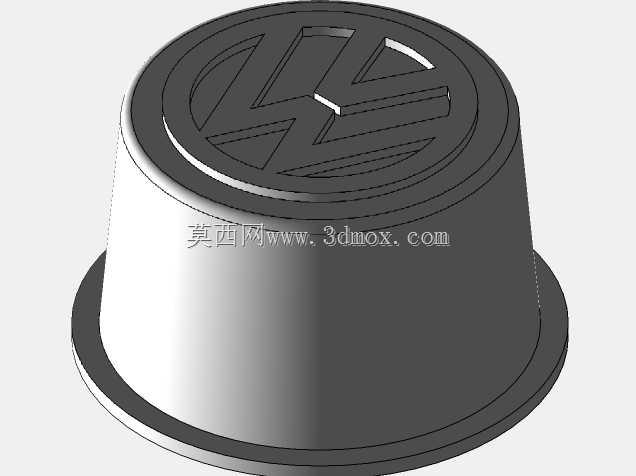

　　从功能特性上拆解，这款盖体采用阶梯式锥面结构，外侧大直径翻边贴合轮毂中心孔的外端面，做了0.3mm的圆角过渡，避免安装后边缘割手或者高压洗车时被水冲翘边；锥面段的拔模斜度设置为1.5度，既保证注塑生产时的脱模顺畅，也能适配不同厂家生产的轮毂中心孔的微小尺寸公差，安装时靠锥面的过盈配合卡紧在孔壁上，不需要额外增加卡扣或者粘接结构，后期维修更换时用平口螺丝刀顺着翻边缝隙就能撬下，不会损伤轮毂漆面。盖体顶面的VW标识采用下沉式凹槽设计，凹槽深度0.8mm，后期可以做镀铬嵌件粘贴或者漆面填色处理，避免标识凸起在行驶中被飞石打花，同时凹槽的边缘做了R0.2的圆角，注塑时不会出现缺胶或者毛边问题。

　　设计思路上优先考虑了量产的工艺性，整个零件采用等壁厚设计，主体壁厚统一为2mm，翻边位置局部加厚到2.5mm，既保证盖体的整体刚性，安装时不会因为手捏用力过度出现弯折变形，也避免壁厚不均导致注塑时出现缩痕、翘曲问题；盖体内侧没有做多余的加强筋，因为这类零件的受力场景很单一，只有安装时的按压受力和行驶中的离心力，2mm的PP或者ABS材质壁厚完全能满足强度要求，去掉多余加强筋也能减少模具加工的成本，同时避免注塑时筋位对应的外表面出现缩印，影响外观质感。

　　关于安装边界的尺寸匹配，这款中心盖的适配中心孔直径为60mm，这是大众多款入门车型钢制轮毂的通用中心孔尺寸，盖体总高度为18mm，其中伸入轮毂孔内的锥段长度为12mm，外侧翻边直径为65mm，翻边厚度2mm，安装后翻边突出轮毂外端面的高度为6mm，不会突出太多导致刮到轮辋平衡块，也不会凹陷太深失去装饰作用；盖体内腔预留了3mm的安全间隙，不会顶到轮端的固定螺栓端头或者轴承端盖，避免车辆行驶中出现盖体与金属部件摩擦产生异响的问题。

　　实际装车验证的场景下，这类中心盖需要耐受-40℃到80℃的环境温度变化，所以结构上没有做薄壁易断的卡扣结构，靠锥面过盈的卡接方式，在低温环境下塑料件韧性下降时也不会出现卡脚断裂脱落的问题；同时锥面的配合过盈量设置为0.5mm，安装时用手掌均匀按压就能到位，不需要借助工具敲击，避免安装时把盖体敲裂。很多新手建模时容易把这类小零件的尺寸做的过于理想化，完全按照轮毂孔的公称尺寸做配合，实际装车时因为轮毂的铸造公差，经常会出现盖体装不上或者装上太松容易掉的问题，所以在锥面的尺寸设计上特意做了分段公差适配，靠近翻边位置的锥段直径比公称尺寸大0.5mm，深入孔内的末端锥段直径比公称尺寸小0.3mm，安装时可以自动导正，即使轮毂孔有0.4mm以内的圆度误差，也能顺利安装到位，同时保证卡紧力足够，车辆高速行驶时不会因为离心力甩出。

　　另外在外观细节上，盖体的外表面做了细晒纹处理，和轮毂的塑料装饰罩的表面质感保持一致，不会因为表面太光滑出现反光违和的问题；顶面的标识凹槽位置和盖体是一体注塑成型，不需要后续二次加工，标识的位置度公差控制在0.2mm以内，安装后标识始终保持水平状态，不会出现歪斜的情况。很多售后替换件的中心盖容易出现行驶中脱落的问题，本质就是配合尺寸的锥度设计不合理，要么过盈量太大安装时把盖体撑裂，要么过盈量太小卡紧力不足，这款结构在设计时特意参考了原厂件的卡接力参数，安装到位后需要120N以上的拉力才能拔出，完全能满足日常行驶的固定需求，同时拆卸时的力度也在合理范围，不会因为拆不下来损伤轮毂。
