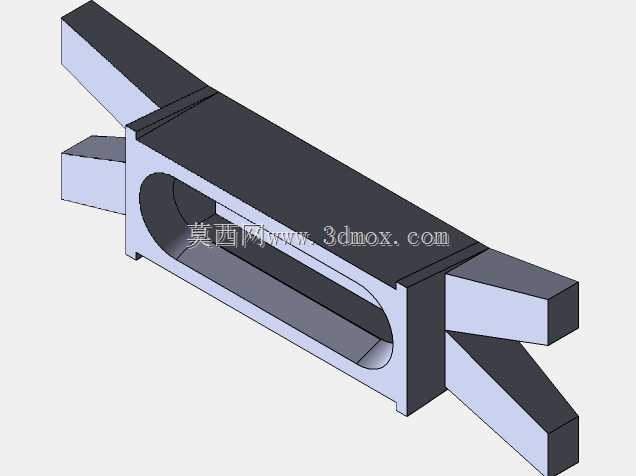

该夹持结构主要应用于通讯机房布线、户外通讯基站线缆整理、终端通讯设备内部线束固定场景,在实际布线作业中,可快速完成多股并行通讯线缆、信号传输线的夹持定位,避免线缆受外力拉扯出现接头松脱、线芯断裂问题,同时能规整线束走向,减少线缆之间的交叉缠绕,降低后期线路运维的排查难度。从功能特性来看,该结构采用双侧对称夹爪设计,夹爪端面做了斜切导向处理,布线时无需额外工具即可将线缆压入夹持位,夹爪与主体连接处做了加厚过渡处理,可承受反复开合的疲劳应力,长期使用不会出现夹爪断裂失效问题;主体中部开设的长圆形镂空槽,一方面可减轻结构自身重量,降低安装位置的负载,另一方面可作为穿装位,配合扎带或固定螺钉完成结构自身的安装固定,
镂空槽的边缘做了圆弧倒角处理,避免穿装时划伤线缆外皮或安装人员手部。设计阶段优先考虑了通讯场景下的安装适配性,整体采用对称式布局,无需区分安装方向,可降低现场施工的操作门槛;夹爪的开合角度经过反复校核,既保证压入线缆时的操作顺畅度,又能在夹持后提供足够的抱紧力,针对直径在3mm到8mm区间的通讯线缆、信号控制线都能实现稳定夹持,不会出现线缆松脱滑移的问题。外形尺寸方面,主体的长宽高比例适配通讯设备内部的狭窄安装空间,整体厚度控制在较小范围内,不会占用过多的布线空间,双侧夹爪的外伸长度经过匹配计算,夹持多股线缆时不会与周边的电子元器件、结构件产生干涉;安装边界上,中部镂空槽的长度与宽度尺寸适配常规的M3、M4规格固定螺钉,
也可穿过宽度10mm以内的尼龙扎带,既可以采用螺钉固定式安装在设备壳体的安装柱上,也可以通过扎带绑扎在设备内部的走线架、型材支架上,安装方式灵活,适配不同通讯设备的布线需求。结构的受力设计上,主体的侧壁做了等厚度加强处理,夹爪受力时的应力集中区域做了圆角过渡,通过有限元受力校核,在承受线缆最大拉扯力的工况下,结构的最大应力远低于常用工程塑料的许用应力,不会出现结构变形或断裂问题;夹爪的夹持面做了微小平整处理,没有尖锐棱角,夹持线缆时不会压伤线缆的绝缘外皮,避免长期使用后出现绝缘层破损引发的线路短路风险。在户外通讯基站应用场景下,该结构的外形设计无积水凹槽,雨天不会积存雨水,可降低长期户外使用的腐蚀风险,对称的结构也便于批量注塑加工,
生产时的成型良品率更高,适合通讯行业大批量布线作业的配件需求。实际使用过程中,该夹持结构可单独使用完成单组线束的固定,也可多个串联排布完成长距离线束的分段固定,灵活适配不同长度、不同走向的线缆布线需求,相比传统的扎带固定方式,该结构可重复拆卸使用,后期线路调整、维护时无需剪断更换配件,可降低运维成本,同时夹持力均匀,不会出现扎带过紧压伤线芯、过松固定不牢的问题。
