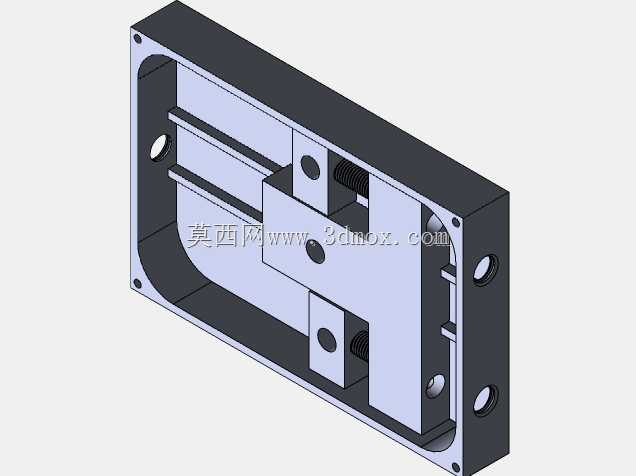

航空用双同步carb传动安装座结构

　　该结构件主要应用于航空机载通讯设备的传动安装场景，作为机载通讯调节机构的核心承载与传动衔接部件，承担双路同步动作的导向、承载与定位功能，适配航空机载设备高可靠性、轻量化、抗振动的使用要求，在机载通讯频段调节、天线方位同步调整等工况下，可保障两路传动动作的同步精度，避免单路传动出现的偏载、卡滞问题，提升机载通讯机构在复杂飞行工况下的动作稳定性。从功能特性来看，该构件采用盒式承载主体设计，主体为单侧开口的框式结构，侧壁预留多组安装孔位，既可以通过周边通孔完成与机载设备舱壁的固定安装，也可以通过侧壁的光孔与螺纹孔完成内部传动组件的定位装配；内部设置的两组对称滑动导向槽，可匹配双路同步滑座的直线运动轨迹，

　　滑座上预留的安装孔可直接固定carb传动元件，实现两路传动输入的同步输出，滑座与槽体的配合面采用等间隙设计，适配航空环境下的温度形变余量，避免高低温交变环境下出现运动卡滞。设计过程中优先考虑航空场景的减重与强度平衡，主体框体采用等壁厚设计，非承载区域做内凹挖空处理，在保障结构刚性的前提下尽可能降低构件自重，内部加强筋的布置沿传动受力方向延伸，可承受飞行过程中的持续振动载荷与传动过程中的侧向推力，避免长期使用后出现结构形变影响传动精度。安装边界方面，构件整体为矩形盒体结构，四个角位预留沉头安装孔，安装时可直接嵌入设备舱的预留安装槽内，沉头孔可避免固定螺栓突出构件表面影响周边元件布置；内部滑座的运动行程被框体两端的限位结构限定，

　　无需额外设置行程限位件，减少装配环节的零件数量；侧壁预留的穿线孔可穿过传动元件的连接线缆，避免线缆与运动部件发生干涉，所有孔位的位置度公差控制在0.02mm范围内，保障装配后传动组件的同轴度要求。实际使用过程中，该结构可同时承载两路carb传动元件的动作输出，当其中一路出现载荷波动时，另一路可通过中间的同步衔接结构分摊载荷，避免单路过载损坏，框体的封闭侧壁可对内部传动组件形成防护，阻挡机载环境下的灰尘、凝露对传动配合面的侵蚀，延长传动机构的维护周期。建模过程中对所有配合面做了公差匹配设计，滑动配合面预留了固体润滑涂层的厚度空间，装配后无需额外加注润滑脂即可满足航空场景的低维护要求，所有棱角位置均做了倒圆角处理，避免装配过程中出现应力集中，也防止锐边划伤操作人员或周边线缆。
