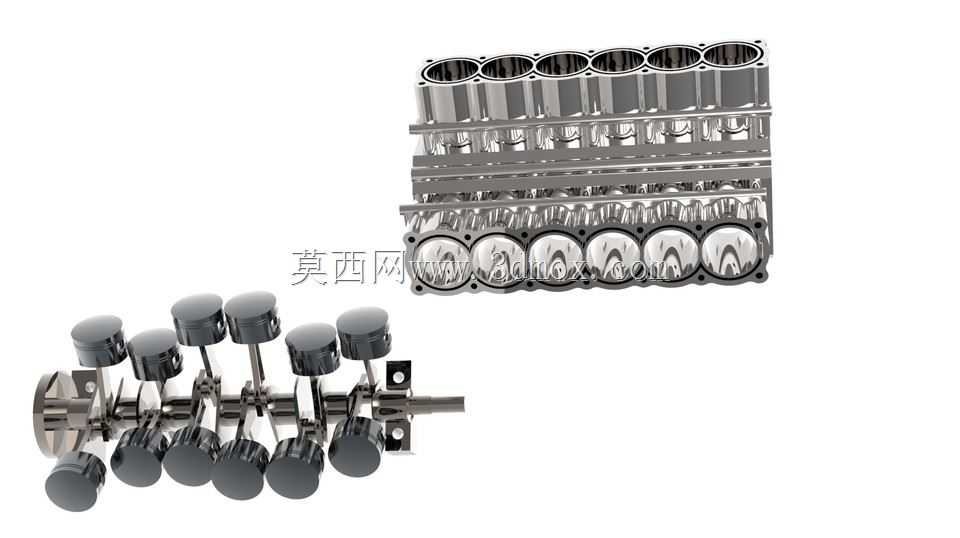

这款直列六缸动力装置的三维结构,完整呈现了往复式内燃机从缸盖、缸体到曲轴箱的分层装配逻辑,拆解状态下能清晰看到每一组部件的配合边界,对于动力总成设计阶段的干涉校验、装配工艺梳理有很强的参考价值。在商用车、大排量乘用车以及固定式工业动力机组的应用场景中,直列六缸结构凭借天然的一阶、二阶振动自平衡特性,不需要额外加装平衡轴就能实现平顺的动力输出,相比V型六缸结构,它的进排气歧管布置更规整,缸体铸造工艺性更好,后期维护时单侧的附件排布也能降低拆装作业的难度。从结构功能来看,上部的缸盖集成了进排气道、气门座圈与冷却水道,和缸体接合面的密封边界在模型中做了清晰的分层展示,设计时需要重点考虑缸盖螺栓的预紧力分布,
避免缸垫在高温高压燃气冲击下出现冲蚀渗漏;中部的缸筒部分对应六个活塞的往复运动行程,活塞环的气环、油环槽结构在模型中做了细节还原,活塞销与连杆小头的配合间隙、连杆大头与曲轴连杆轴颈的装配关系,直接决定了整机运转时的摩擦损耗与动力传递效率;下部的曲轴箱集成了主轴承座,七道主轴承的支撑结构能给长行程曲轴提供足够的刚性支撑,避免高转速下曲轴出现挠曲变形,油底壳的安装法兰面做了外翻边设计,既可以提升密封可靠性,也能在整机吊装时提供额外的结构强度。设计思路上,这款模型完全按照量产机型的工程逻辑搭建,没有做简化的艺术化处理,所有配合面的止口定位、螺栓过孔位置、润滑油道的走向都符合实际工程要求,比如缸体上的主油道沿缸体长度方向布置,
通过分油道分别向主轴承、凸轮轴轴承、活塞冷却喷嘴供油,回油道则布置在缸筒外侧的空腔内,保证润滑后的机油能顺利回流到油底壳。从安装边界来看,整机的长度方向尺寸对应六个缸筒的中心距叠加,前端的轮系安装面预留了水泵、发电机、空调压缩机的安装定位点,后端的飞轮壳接口匹配标准的变速器连接尺寸,缸体两侧的发动机悬置安装点位置经过重心校核,能保证整机装车后悬置的受力均匀,避免怠速工况下出现整车抖动。对于刚接触动力总成设计的工程师来说,通过拆解状态的模型可以快速理解四冲程发动机的工作逻辑:进气行程时活塞下行,进气门开启吸入可燃混合气,压缩行程时进排气门全部关闭,活塞上行压缩混合气,点火后燃气膨胀推动活塞下行,

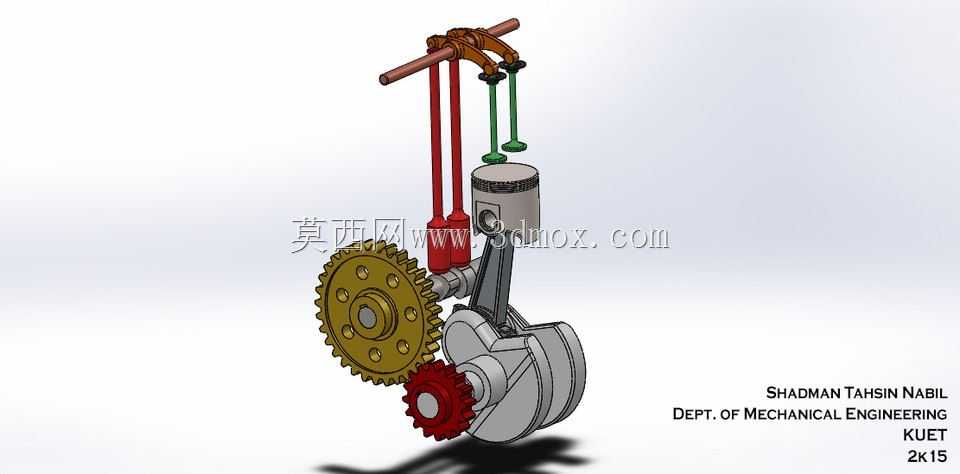

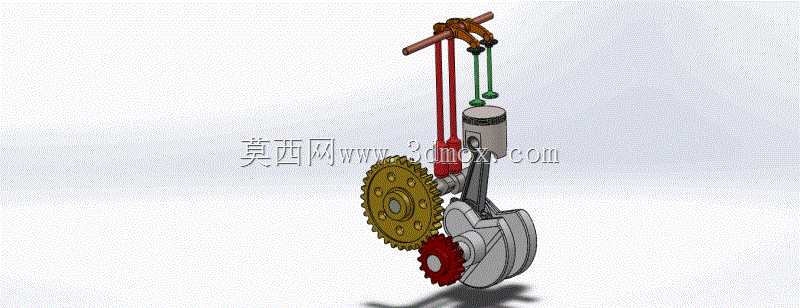

通过连杆将直线往复运动转化为曲轴的旋转运动,排气行程时排气门开启,活塞上行将燃烧后的废气排出缸外。模型中展示的曲柄连杆机构配重块设计,是直列六缸机型平衡特性的关键,每一组曲柄的配重角度都经过动平衡计算,能抵消活塞往复运动产生的惯性力,让整机在全转速区间都能保持稳定运转。另外在冷却系统的结构设计上,缸盖与缸体的水套是连通的,冷却液从缸体前端的进水口进入,环绕缸筒吸收热量后向上进入缸盖水套,对气门座、燃烧室这些高热负荷区域进行重点冷却,最后从缸盖后端的出水口流出进入散热器,这种顺流冷却的布置方式结构简单,冷却效率足以满足大排量自然吸气机型的散热需求。润滑系统的设计上,除了主油道的压力润滑部分,缸筒与活塞、凸轮与挺柱这些部位采用飞溅润滑,曲轴旋转时带起的机油会在这些摩擦表面形成油膜,减少部件磨损。在实际的工程开发中,这类直列六缸机型的开发需要经过多轮的CAE仿真分析,包括缸体的强度刚度分析、冷却水套的流场分析、曲轴的疲劳强度分析,而精准的三维模型是所有仿真工作的基础,模型中每个部件的壁厚、圆角、加强筋布置,都会直接影响仿真结果的准确性。比如缸筒外壁的加强筋设计,既要保证缸筒有足够的刚性,避免活塞往复运动时出现缸筒变形导致拉缸,也要控制加强筋的厚度,避免铸造时出现缩松缺陷。还有曲轴的油孔设计,倾斜布置的油孔要保证从主轴承到连杆轴颈的润滑油路通畅,油孔的倒角位置要做圆滑处理,避免应力集中导致曲轴出现疲劳断裂。
