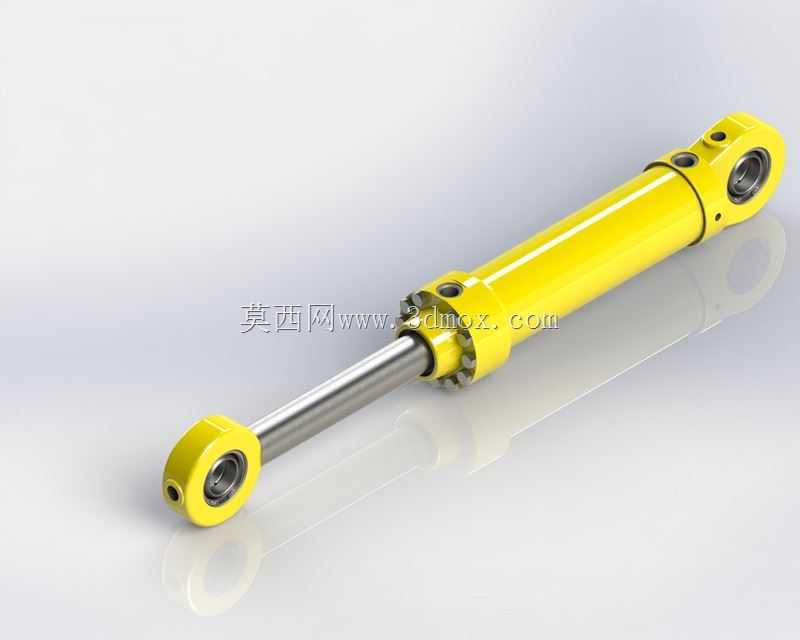

双耳环铰接式液压油缸三维结构

　　这款双耳环铰接式液压执行元件，是液压传动系统里负责将液压能转换为直线往复机械能的核心部件，日常在工程机械、矿山设备、农业机械、环卫装备的动作执行端随处可见，比如挖掘机的斗杆驱动、装载机的举升动作、自卸车的货厢翻转、高空作业平台的臂架伸缩，都需要依靠这类元件输出稳定的推拉力完成动作。从结构设计来看，缸筒部分采用无缝钢管精加工而成，内孔经过珩磨处理保证表面粗糙度与圆柱度，减少活塞往复运动时的密封件磨损，降低内泄漏风险；两端的耳环采用铰接式设计，内装向心关节轴承，能够补偿安装过程中产生的同轴度误差，同时允许设备运行时存在小幅度的角度摆动，避免活塞杆承受侧向弯矩，延长密封件与活塞杆的使用寿命。活塞杆表面采用镀铬处理，硬度与耐磨性能优异，

　　表面粗糙度控制在合理区间，既可以降低往复运动的摩擦阻力，也能防止长期暴露在工况环境下出现锈蚀，避免刮损密封件导致漏油。活塞部分采用组合密封结构，搭配导向环、耐磨环，既保证活塞与缸筒之间的密封性能，减少高低压腔之间的内泄，也能为活塞提供稳定的径向支撑，避免活塞在往复运动中出现偏磨。从安装边界来看，两端耳环的铰接孔中心距在完全缩回状态下为最小安装距，完全伸出时为最大安装距，选型时需要根据设备的动作行程预留足够的安装空间，同时要核算铰接点的受力角度，避免油缸在极限行程位置出现机械干涉。设计过程中需要重点校核缸筒壁厚、活塞杆直径、耳环焊接强度，根据系统工作压力计算额定推拉力，确保在额定负载下不会出现结构变形、活塞杆失稳弯曲的问题。

　　进出油口设置在缸筒两端靠近端盖的位置，油口尺寸根据系统流量匹配，避免通流面积不足导致油液流速过高产生温升与压力损失。端盖与缸筒之间采用螺纹连接加止口定位，保证同轴度的同时方便后期拆解维护密封件，端盖内部设置有防尘圈、活塞杆密封圈、导向套，多层密封结构既可以防止外部的粉尘、泥水进入缸筒内部污染液压油，也能阻止缸筒内的液压油向外泄漏。这类油缸在实际应用中，通常会搭配平衡阀、液压锁使用，在管路出现爆裂或者系统失压时能够锁定负载位置，避免出现负载下坠引发安全事故。建模过程中对所有配合面的尺寸公差、形位公差都做了对应还原，包括密封槽的尺寸精度、关节轴承的安装配合尺寸、活塞杆与导向套的配合间隙，能够直接用于设备选型时的装配干涉校验、

　　液压系统管路布局模拟，也可以作为同类产品结构设计的参考样件，帮助设计人员快速完成安装空间校核、动作行程模拟，减少实物试装过程中的干涉问题。在实际设备布局时，需要注意油缸的铰接点位置设计，保证油缸伸缩过程中力臂变化处于合理区间，避免出现启动瞬间推力不足、或者行程末端机构受力突变的问题，同时要预留足够的维护空间，方便后期更换密封件、加注润滑脂保养铰接点轴承。
