小型螺旋弹簧液压阻尼减震器结构设计

　　这款减震部件的核心应用场景覆盖小型代步车辆悬架、小型自动化设备隔振、遥控模型车行走机构、轻型工业设备缓冲工位，在不同场景下承担着吸收冲击动能、衰减往复振动、维持构件相对位置稳定的核心作用。从实际工况适配来看，当承载端受到瞬时冲击载荷时，外露的红色螺旋弹簧会率先发生弹性形变，将冲击产生的动能转化为弹簧的弹性势能存储，避免刚性碰撞对连接构件造成结构性损伤；而内置的液压阻尼结构则会在弹簧回弹过程中，通过阻尼油流经节流孔隙产生的粘滞阻力，将弹簧存储的弹性势能逐步转化为热能耗散，避免弹簧出现持续往复的余振，保证被支撑构件在受冲击后能快速回到稳定工作位置。

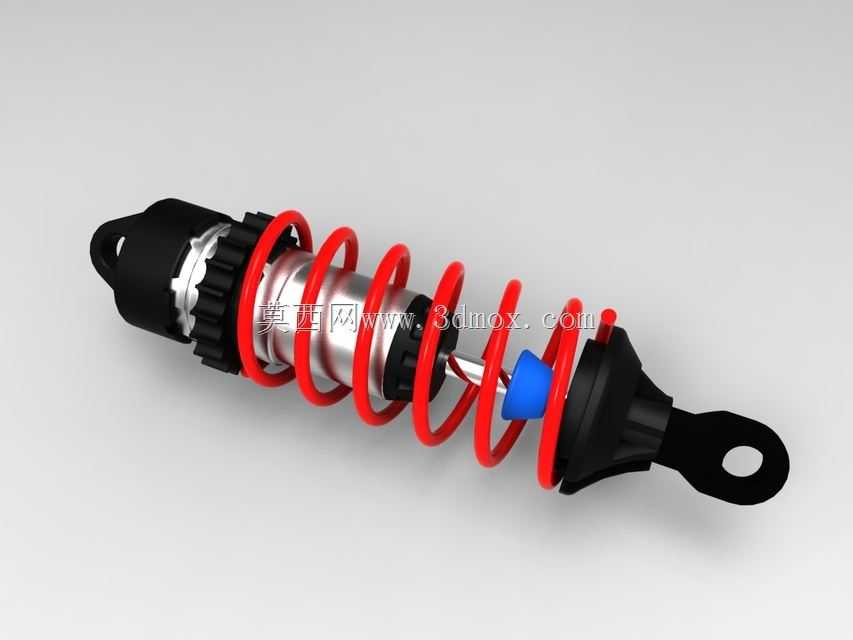

　　从设计思路层面拆解，这款减震器采用了弹簧与阻尼缸同轴布置的结构方案，将阻尼芯轴完全嵌套在螺旋弹簧的内部空间中，最大化压缩了整体轴向尺寸，避免了旁置阻尼结构带来的径向空间占用问题，适配安装空间局促的紧凑型设备布局。两端的连接结构采用了不同的设计逻辑：上端为带安装孔的一体式吊耳结构，采用橡胶与金属复合的嵌件设计，既可以通过销轴完成与上端承载构件的铰接，橡胶嵌件还能过滤掉高频的微小振动，避免金属铰接面出现硬接触磨损；下端为单耳带孔的铰接结构，孔位内部预留了衬套安装槽，装配时可压入自润滑衬套，降低铰接销轴转动时的摩擦阻力，同时补偿安装过程中产生的小角度同轴度误差。

　　阻尼缸的外部设置了多道环形调节齿圈，齿圈与弹簧上座采用螺纹配合结构，转动齿圈即可调整弹簧的预压缩量，从而适配不同承载重量下的减震初始刚度需求——当预压缩量调大时，弹簧初始弹力提升，可适配更大的静态承载重量，避免重载情况下弹簧出现并圈失效；当预压缩量调小时，弹簧初始刚度降低，可提升轻载场景下的冲击吸收灵敏度。阻尼芯轴的伸出端设置了蓝色的聚氨酯缓冲挡块，当减震器被压缩到极限行程时，挡块会率先与阻尼缸端面接触，避免弹簧完全并圈产生金属撞击异响，同时限制阻尼芯轴的最大缩回行程，防止内部阻尼结构出现超行程损坏。

　　从安装边界尺寸来看，这款减震器的最大伸展长度适配小型设备的悬架行程需求，两端铰接孔的中心距在完全伸展状态下满足紧凑型布局的安装要求，完全压缩状态下的最小长度预留了足够的行程余量，避免机构运动过程中出现顶死问题。螺旋弹簧的外径经过严格核算，在保证弹簧刚度满足承载要求的前提下，控制了径向的最大轮廓尺寸，避免弹簧压缩过程中与周边相邻构件发生运动干涉。阻尼缸的缸体采用金属材质，表面做了硬质氧化处理，既提升了缸体的耐磨性能，也能保证阻尼油腔的密封可靠性，避免长期往复运动过程中出现漏油问题。

　　在实际选型匹配过程中，需要重点核对三个核心参数：一是两端铰接孔的孔径，要与配套安装销轴的直径匹配，保证铰接转动的灵活性；二是弹簧的刚度曲线，要匹配对应场景下的最大冲击载荷，避免弹簧出现永久塑性变形；三是阻尼系数的匹配，要根据弹簧刚度调整阻尼孔的通流面积，保证阻尼力与弹簧弹力形成合理匹配，避免出现阻尼过硬导致冲击无法吸收、或是阻尼过软导致余振过大的问题。这款结构的设计优势在于零件拆分逻辑清晰，弹簧、阻尼芯轴、端盖、连接吊耳均为可拆分结构，后期维护时可单独更换磨损的密封件或是疲劳失效的弹簧，无需整体更换整个部件，降低了全生命周期的使用成本。外露的弹簧表面做了喷塑处理，具备基础的防锈能力，可适配常规户外使用场景的防腐蚀需求，阻尼缸的外露活塞杆表面做了镀硬铬处理，表面粗糙度控制在较高等级，降低了密封圈往复运动的磨损速度，提升了整体的使用寿命。
