直列六缸发动机缸体三维结构设计

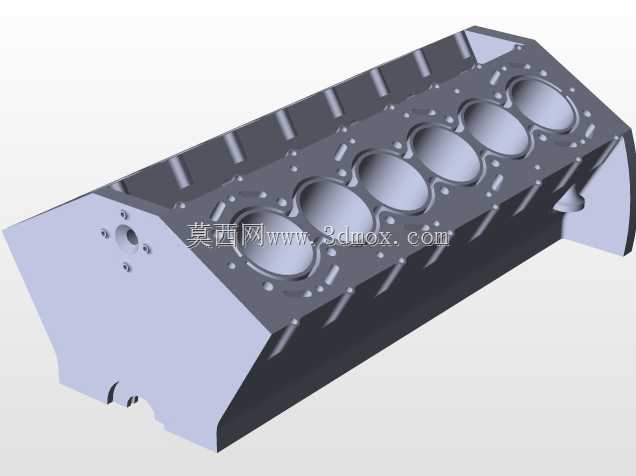

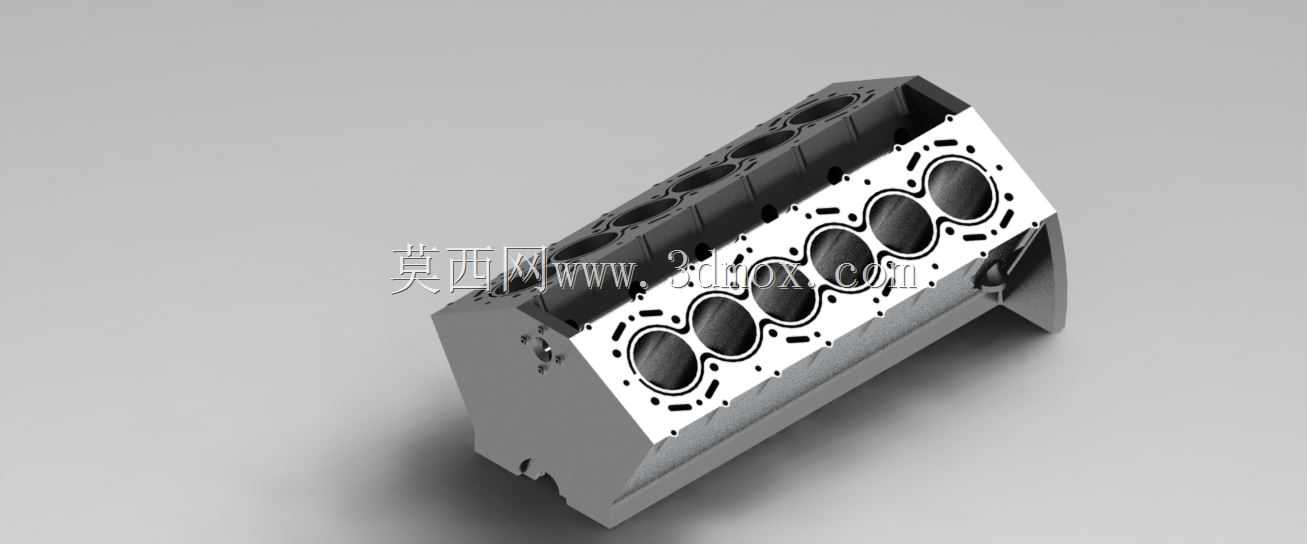

　　这款直列六缸发动机缸体的结构设计，首先要匹配商用车、大排量乘用车的动力舱安装边界，整体采用直列排布的六组气缸腔结构，缸体顶面预留了完整的气缸垫密封面、缸盖螺栓安装孔位，螺栓孔沿每个气缸周向均匀分布，保证缸盖压紧后密封压力均匀，避免燃烧室漏气、冷却液渗漏的问题。缸体的水套结构采用集成式设计，围绕每个气缸筒形成连续的冷却流道，进水口布置在缸体进气侧下方，出水口对应缸盖的水套入口，能够保证高负荷工况下各缸温度均匀，避免局部过热导致的缸筒变形、活塞拉缸故障。

　　从实际应用场景来看，这类直列六缸缸体多用于大马力柴油动力单元、大排量自然吸气汽油动力单元，相比V型排布的缸体，直列结构的加工工艺性更好，曲轴、凸轮轴的同轴度更容易保证，运转时的一阶、二阶振动可以通过平衡轴结构完全抵消，动力输出的平顺性更优，适合长途货运车辆、高端乘用车辆的动力配置需求。缸体的曲轴箱部分采用龙门式结构设计，主轴承盖采用横向螺栓+纵向螺栓的复合固定方式，相比传统的两螺栓主轴承盖，能够承受更高的燃烧爆发压力，适配涡轮增压、高压缩比的动力调校方案，主轴承孔的同轴度公差控制在0.02mm以内，保证曲轴运转时的径向跳动量在允许范围内，减少轴瓦的异常磨损。

　　设计过程中首先确定的是缸心距参数，六组气缸的中心距保持一致，既保证相邻气缸之间有足够的壁厚承受燃烧压力，又不会过度增加缸体的总长度，避免动力单元整体尺寸过大影响整车布置。缸筒的内壁设计有珩磨网纹结构，能够存储适量润滑油，保证活塞环与缸壁之间的润滑状态，减少冷启动磨损。缸体侧面预留了机油滤清器安装座、机油冷却器接口、水泵安装位、起动机安装法兰，所有附件安装位的位置精度都经过匹配校核，保证外围附件装配后不会与周边车架、管线发生干涉。缸体的油道采用深孔加工的集成式设计，主油道沿缸体长度方向布置，通过分油道向每个主轴承、凸轮轴轴承、活塞冷却喷嘴供油，活塞冷却喷嘴正对活塞内腔顶部，能够在发动机运转时持续喷射机油，降低活塞顶部的温度，避免高负荷下活塞过热熔顶。

　　安装边界方面，缸体的后端预留了飞轮壳安装法兰，法兰面的定位止口与曲轴中心同轴，保证变速箱输入轴与曲轴的对中精度，减少传动系统的振动。缸体的左右两侧设计有发动机悬置安装凸台，凸台位置经过重心校核，保证发动机吊装后重心落在悬置支撑的合理范围内，减少运转时的整体振动传递到车架。缸体顶面的燃烧室凹坑与气缸中心同轴，配合缸盖的燃烧室结构，能够形成合理的挤气面积，提升混合气的燃烧效率，降低排放污染物的生成。油底壳安装面位于缸体底部，采用平面密封结构，预留的螺栓孔沿法兰面均匀分布，保证油底壳密封可靠，避免机油渗漏。

　　在结构强度校核层面，缸体的壁厚采用渐变设计，气缸周围、主轴承座位置的壁厚更大，承受燃烧压力和曲轴冲击力的能力更强，而水套外围、非受力区域的壁厚适当减薄，在保证整体刚度的前提下控制缸体的自重，降低动力单元的整体重量。缸体上的所有加强筋都沿着应力传递方向布置，比如主轴承座到缸筒外壁的加强筋，能够将曲轴运转时的冲击力分散到整个缸体结构上，避免局部应力集中导致的缸体开裂问题。每个气缸周围的螺栓孔深度都经过计算，保证螺栓拧紧后螺纹的啮合长度足够，不会出现螺纹滑牙、螺栓断裂的问题，同时螺栓孔底部不会钻穿水套或油道，避免油水混合的故障。
