捷克高速公路多方向指路标识结构

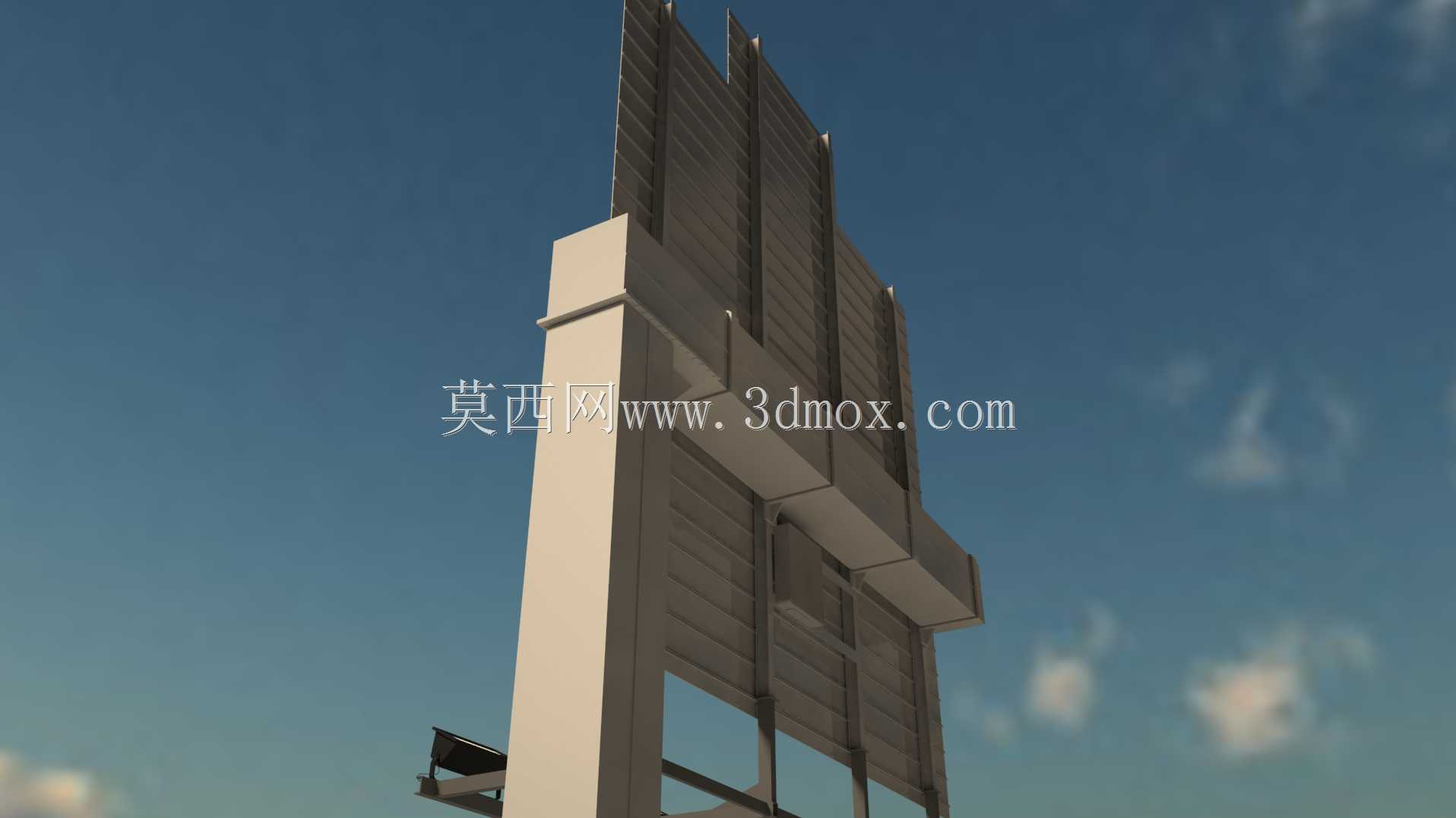

　　该模型还原的是捷克干线公路网中常见的悬臂式多方向指路标志结构，这类标识通常设置在高速公路、一级公路互通立交出口前300米至1公里范围内，承担着分流向、预告目的地、标注道路编号的核心作用，是公路交通工程中静态交通诱导系统的核心组成部分。从结构设计逻辑来看，整套标识采用门架侧悬臂安装形式，支撑立柱为矩形截面钢构，悬臂部分采用桁架式镂空结构，这种设计一方面能降低迎风面积，减少强风天气下的结构风阻载荷，避免路牌在大风区域出现杆件震颤、连接螺栓松动的问题，另一方面桁架结构的自重更轻，能降低对立柱基础的载荷要求，适合在路基填方段、软基路段安装，减少基础沉降带来的标识倾斜风险。标识面板的布局完全遵循捷克当地交通标识设计规范，

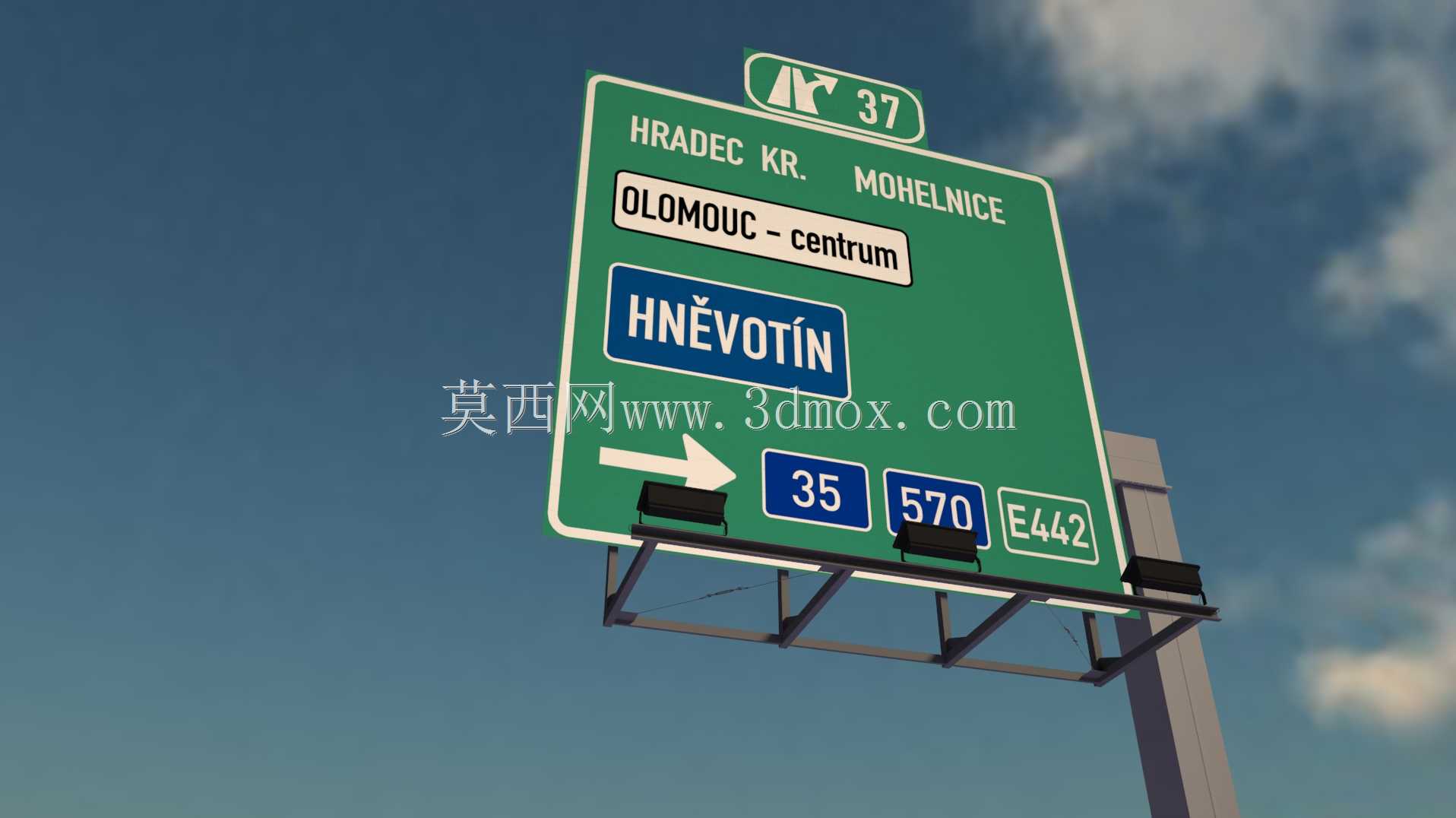

　　最上方设置出口编号标识块，采用绿底白字搭配出口方向图形符号，明确标注当前互通的出口编号；主面板为绿底白字的高速指路牌基底，分区域标注不同行驶方向可达的目的地名称，其中近程目的地采用白底黑字的突出式标识块，与远程目的地的绿底白字形成视觉层级差异，驾驶员在高速行驶状态下能快速识别当前需要驶出的方向对应的目的地信息；面板下方设置道路编号标识块，分别标注普通公路编号、高速公路编号以及欧洲公路网编号，满足跨区域通行的驾驶员对道路编号的识别需求，箭头标识采用大尺寸白色右向箭头，指向右侧出口车道，视认距离能满足120km/h行驶速度下的提前变道需求。从安装边界来看，整套标识的安装高度需满足高速公路净空要求，标识面板底部距离路面的净空高度不低于5.

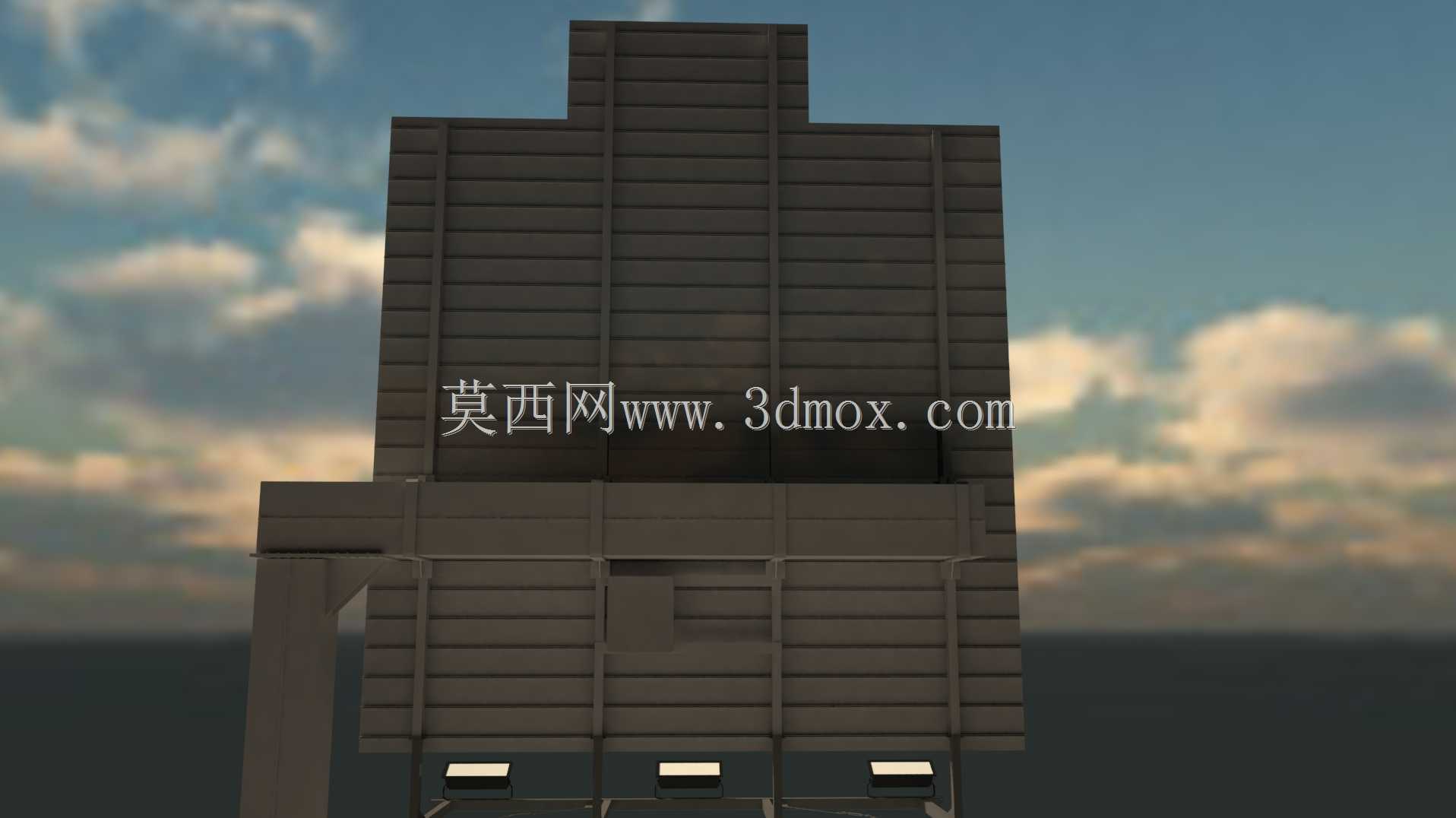

　　5米，确保超高货运车辆通行时不会剐蹭面板结构；悬臂伸出长度需覆盖最右侧出口车道的上方位置，保证出口车道内的驾驶员能无遮挡观察到标识内容，同时避免标识面板侵入相邻直行车道的上方视认区域，造成直行车道驾驶员的信息误读。面板背面采用型钢龙骨加固，龙骨与面板采用铆接连接，避免焊接带来的面板变形问题，龙骨与悬臂桁架之间采用抱箍加螺栓的连接形式，方便后期维护时调整面板角度、更换破损的标识面板。标识面板表面采用工程级反光膜敷贴，模型中还原了不同标识块的色彩分区与文字排版逻辑，能直接用于交通工程场景的可视化演示、虚拟驾驶场景的环境搭建，也可作为交通设施设计人员参考欧洲公路标识布局的直观样例。在实际工程应用中，这类多块信息组合的指路标志，

　　需要严格控制信息密度，单块面板上的目的地数量不超过6个，避免信息过载导致驾驶员识别时间过长，影响行车安全，该模型的面板布局刚好符合这一设计原则，信息层级清晰，重点目的地突出，道路编号与方向箭头的位置排布符合驾驶员的视觉观察习惯，从左到右、从上到下的信息读取顺序与车辆高速行驶时的视觉移动路径匹配，能最大程度缩短驾驶员的标识识别时间，提升互通路段的通行效率，降低出口路段的变道事故发生率。支撑结构的连接节点处设置了加强筋板，悬臂与立柱的连接位置采用多组高强度螺栓紧固，能适应户外长期的温度变化、雨雪侵蚀带来的结构应力变化，整套结构的防腐处理采用热镀锌加户外喷塑，能满足20年以上的户外使用寿命要求。
