高速公路跨路式交通信息显示面板结构

　　这套跨路安装的交通信息显示结构，主要部署在高速公路主线、互通立交进出口、长下坡路段、事故多发段以及省界收费站拆除后的断面点位，核心作用是向高速通行车辆实时传递路况预警、限速调整、车道管控、天气警示、分流诱导等动态信息，相比传统静态反光标识，可根据实时通行状况灵活调整显示内容，大幅提升高速路段的通行管控效率与行车安全系数。

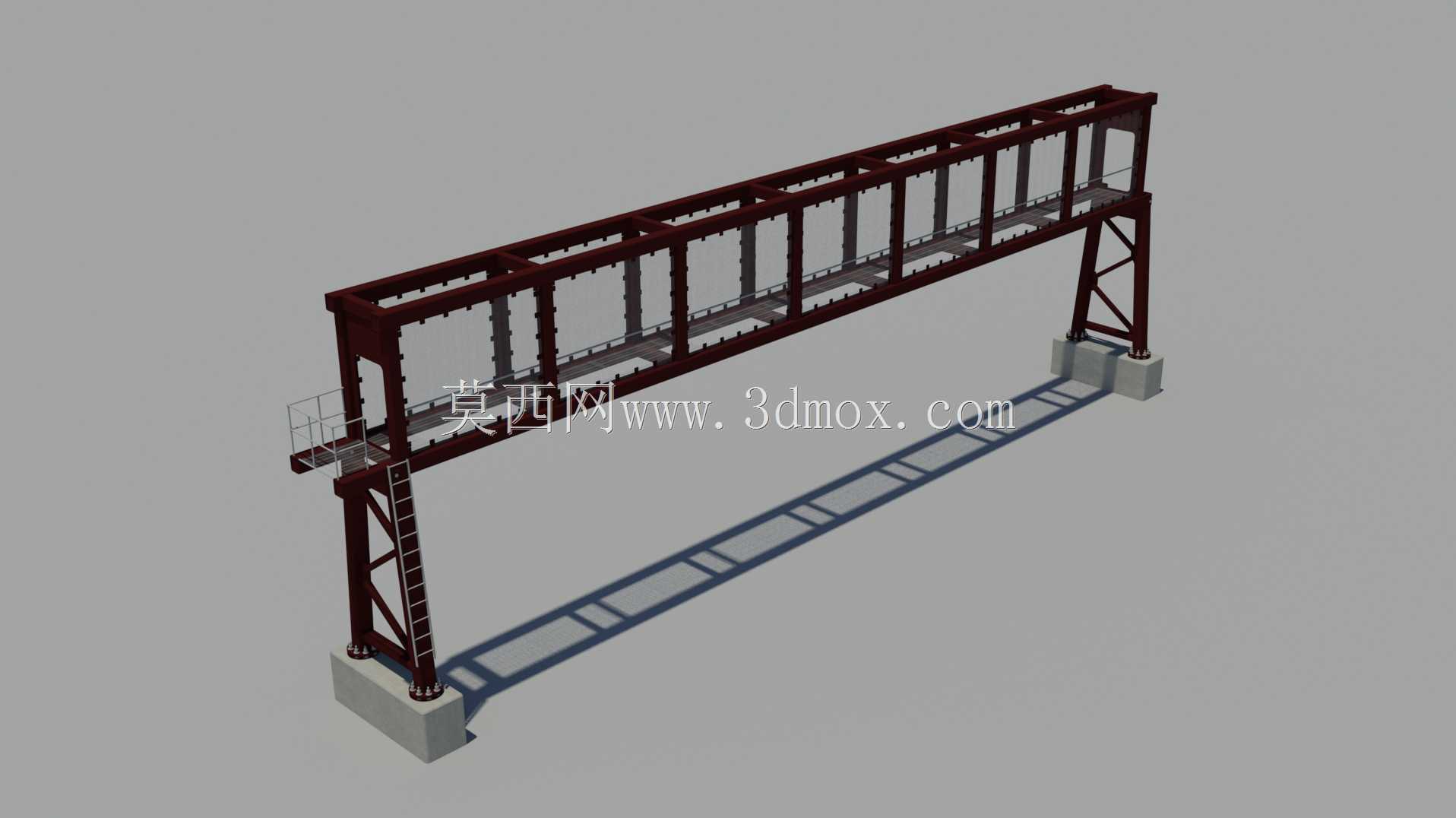

　　从结构设计逻辑来看，整套装置采用单悬臂支撑的门架式布局，支撑立柱采用变截面桁架结构，而非等径实心立柱，主要是考虑到高速路侧常年遭遇强侧风、车辆通行带来的气动冲击，桁架结构的镂空特性能有效降低风阻系数，减少结构所承受的风载荷，同时兼顾整体结构刚度，避免大尺寸面板在强风环境下出现共振或结构变形。基础部分采用现浇混凝土配重基座，基座与立柱底部通过预埋地脚螺栓组刚性连接，安装时需严格控制基座的水平度偏差，避免立柱安装后出现倾斜，导致显示面板的可视角度出现偏移，影响驾驶员的信息读取效果。

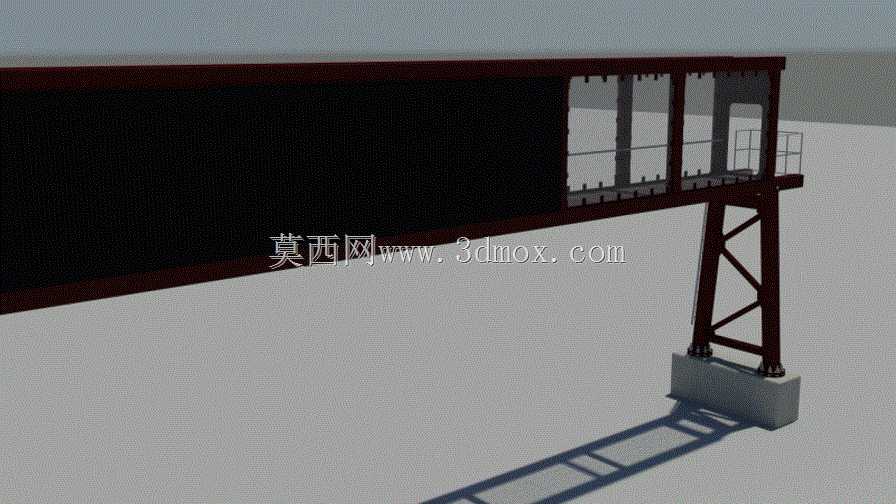

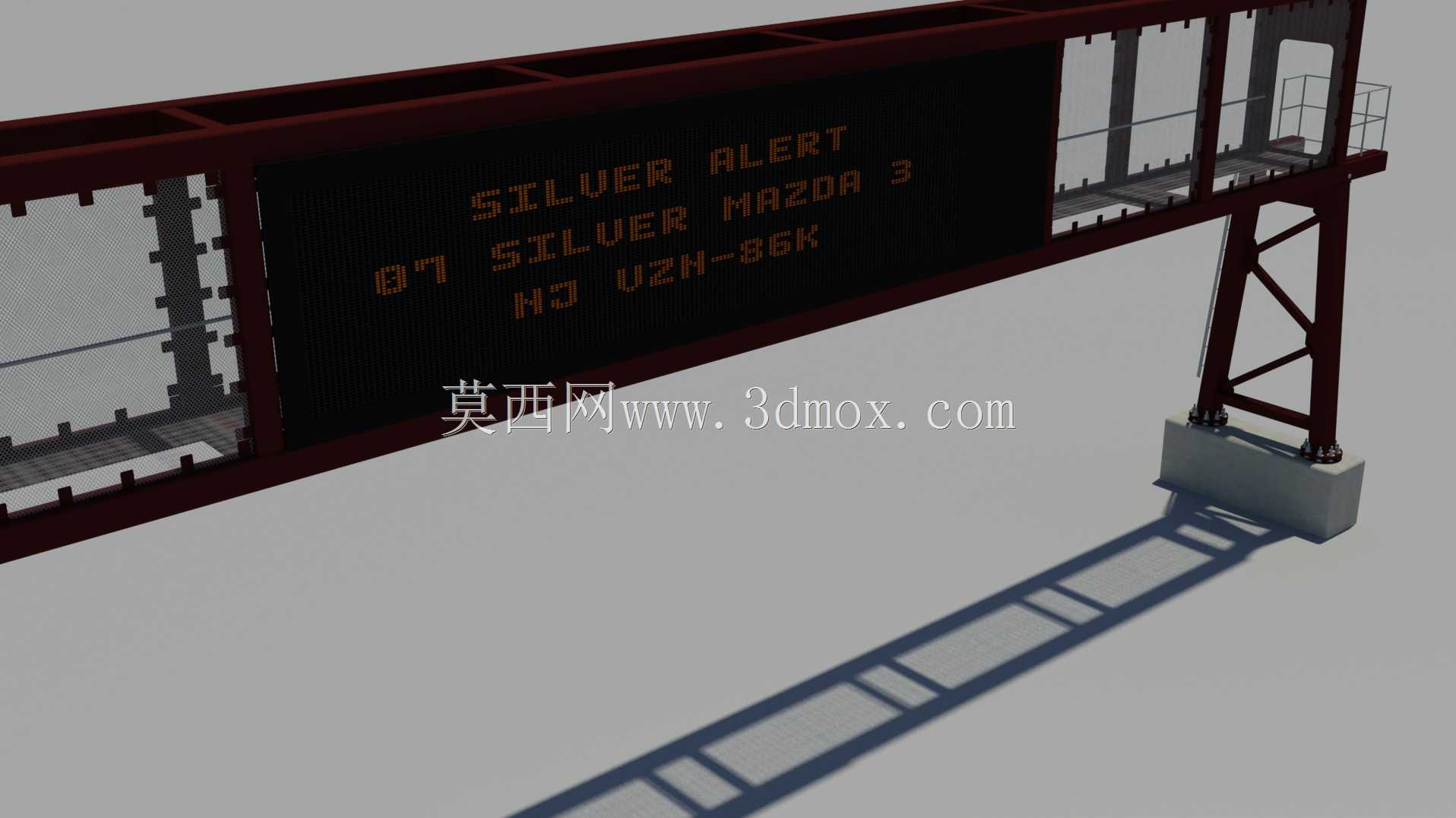

　　显示面板主体采用横向长条形布局，面板背部设置了贯通式检修通道，通道两侧加装安全防护护栏，运维人员可通过立柱侧边的爬梯抵达检修平台，对显示模组、供电模块、通讯模块进行日常维护与故障检修，无需封道搭设高空作业平台，大幅降低后期运维的成本与对高速通行的影响。面板外框采用型钢焊接成型，接缝处做满焊防锈处理，外部喷涂户外耐候防腐涂层，可适应高速路段高温、严寒、强紫外线、高湿度、盐雾等复杂户外环境，避免长期使用后出现涂层脱落、结构锈蚀的问题。

　　安装边界设计上，整套结构的净空高度严格满足高速公路建筑限界要求，面板底部距离路面的净空高度不低于5.5米，可满足超高货运车辆的通行需求，不会出现车辆剐蹭面板的风险。面板的横向安装位置需覆盖对应车道的正上方区域，显示面朝向来车方向，安装倾角控制在3-5度范围内，适配小型车与大型货车驾驶员的视线高度，避免出现显示内容反光、可视角度不足的问题。支撑结构的路侧安装位置需避开高速路侧的排水边沟、光缆管线、波形护栏基础，基座边缘距离路基边坡的安全距离满足路政相关要求，避免长期受路基沉降影响导致结构倾斜。

　　功能特性层面，面板的显示区域采用模块化模组拼接设计，可根据不同路段的信息显示需求调整面板的整体长度，常规主线点位的面板长度可覆盖2-3条车道，互通分流点位可适当加长面板尺寸，增加多方向的分流诱导信息显示区域。面板的供电线路采用穿管暗敷方式，从路侧的供电井沿立柱内部敷设至面板背部的供电舱，避免线路外露遭受日晒雨淋或外力破坏，通讯模块采用有线+无线冗余备份设计，确保管控中心的信息指令可稳定传输至显示端，不会出现信息断联、显示内容滞后的问题。结构的所有外露金属部件均做等电位连接并接入接地网，接地电阻满足户外电气设备防雷要求，可有效抵御夏季雷击对设备造成的损坏。

　　在建模过程中，结构的连接节点均按照实际焊接、螺栓连接的工艺要求做了细节还原，桁架结构的杆件连接位置做了节点板加强处理，检修通道的护栏高度、横杆间距均符合高空作业平台的安全规范，混凝土基座的地脚螺栓预埋位置、露出长度也匹配实际安装的工艺要求，可直接用于交通设施布局仿真、高速场景可视化搭建、结构受力分析参考等场景，还原了实际工程中该类设施的全部结构特征与安装逻辑。
