高层建筑Peri爬模与塔式起重机配套施工系统

　　在超高层核心筒结构施工场景中，爬模系统与附着式塔式起重机的配套协同是决定施工效率的核心环节，这套三维模型完整还原了现场实际布设状态，可直接用于施工方案推演、结构碰撞校验以及班组技术交底。从实际施工逻辑来看，爬模架体的附着点位需要提前与核心筒墙体的预埋位置精准匹配，架体每层的操作平台宽度控制在1.2米，刚好满足钢筋绑扎、模板支设、混凝土振捣等工序的作业空间需求，外侧的黄色防护栏杆高度设置为1.2米，挡脚板高度18厘米，完全符合高处作业的安全防护要求，架体与核心筒墙体之间的间隙控制在5厘米以内，避免作业过程中出现坠物风险。

　　模型中还原的红色塔式起重机为内爬式布设，附着支撑直接固定在核心筒墙体的预埋承载件上，其悬臂覆盖范围刚好匹配爬模架体的全段作业面，能够完成钢筋、模板件、施工机具的垂直与水平转运，起重机的标准节与爬模架体的水平安全距离经过精准校核，确保爬模爬升过程中不会与起重机结构发生干涉，两者的爬升节奏可以保持协同，每完成一个标准层的混凝土浇筑、养护作业，爬模架体可沿预埋导轨向上爬升一个层高，起重机也可同步完成顶升加节作业，无需额外占用施工窗口期。

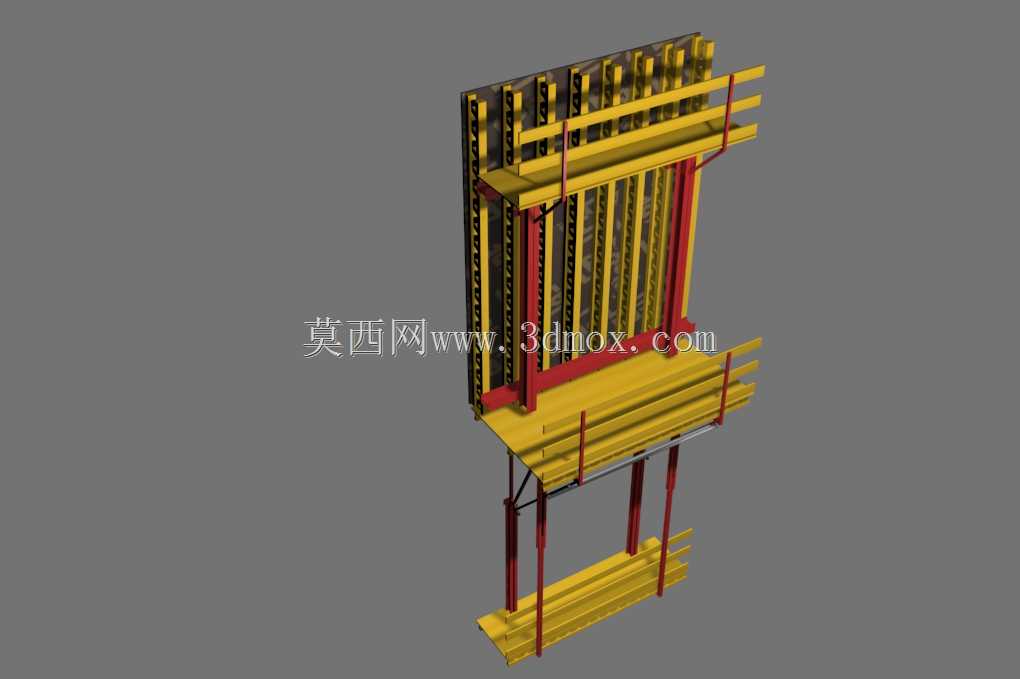

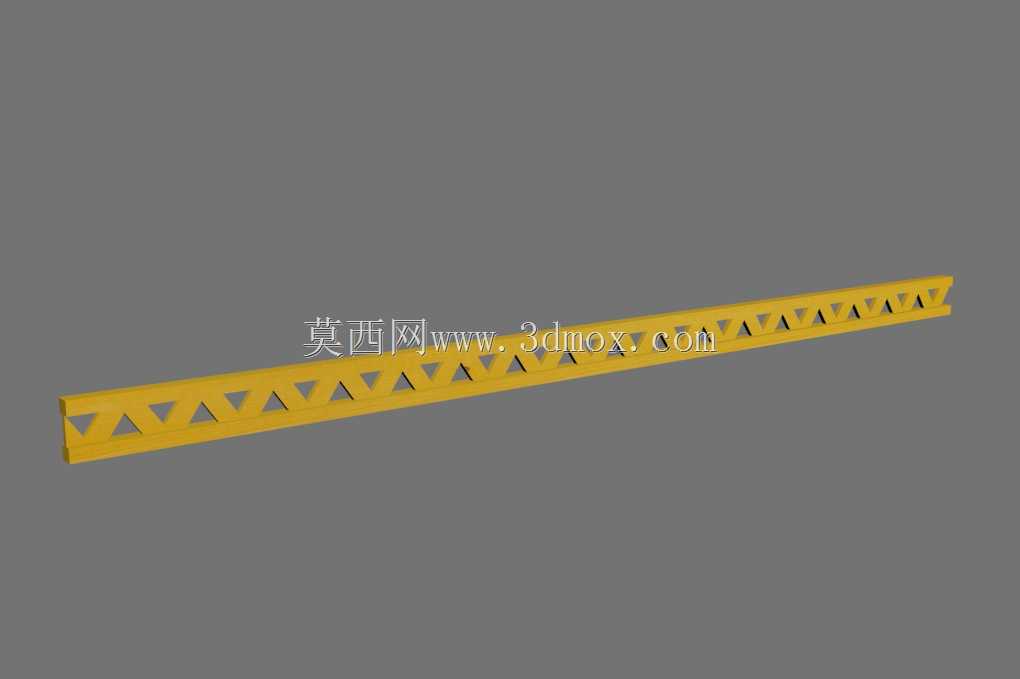

　　从结构设计细节来看，爬模系统的模板梁采用高承载型钢构件，单根梁的抗弯承载力可满足6米层高墙体浇筑时的侧压力承载需求，在墙、柱、板交接的节点位置，模板采用可调节拼接模块，能够适配不同截面尺寸的结构变化，无需额外裁切模板，减少现场作业量。架体的分层平台分别承担不同功能：最上层平台用于钢筋堆放与绑扎作业，中间层为模板支设与调整作业区，下层为混凝土养护与缺陷修补作业区，各层之间设置钢质爬梯连通，爬梯踏步做防滑处理，两侧设置扶手，满足作业人员上下通行的安全要求。架体的爬升机构采用液压驱动，导轨与墙体预埋支座的连接采用插销式快装结构，爬升过程中架体始终保持两点以上附着，全程无需拆除防护结构，相比传统悬挑脚手架能够减少90%的架体搭设工作量，同时避免高空散拼作业的安全风险。

　　在安装边界的校核上，模型完整呈现了各构件的空间位置关系：爬模架体的外边缘与起重机起重臂的最小回转安全距离为0.8米，满足起重作业的安全间隙要求；架体底部的兜底防护完全覆盖作业面投影范围，防止高空坠物；起重机的附着支座与爬模的预埋点位错开30厘米以上，避免两者的受力点集中在墙体同一截面，减少对墙体结构的局部荷载影响。针对不同建筑外形的适配需求，这套爬模的转角模块可实现0到15度的角度调整，能够适配弧形、折线形等非规则核心筒的施工需求，架体的支撑跨度可在2.4米到3.6米之间调节，适配不同的柱网间距，无需重新加工定制构件。

　　从实际施工的工况适配来看，这套系统可适配最大8米的标准层层高，单段架体的最大承载能力可满足每平方米2千牛的施工荷载，同时堆放钢筋、模板、机具时不会出现结构变形，架体的防护网采用密目阻燃材质，可抵御施工过程中的焊渣飞溅，同时满足防风要求，在6级大风工况下仍可保持结构稳定。模型中还原的各连接节点均按照实际施工的螺栓规格、连接方式建模，包括预埋螺栓的埋深、支座的焊接位置、架体的销轴连接间隙都做了精准还原，可直接用于提取构件加工尺寸，指导现场预埋点位的布设，提前排查爬模爬升、起重机顶升过程中可能出现的碰撞问题，减少现场返工。在核心筒与外框结构不同步施工的工况下，爬模架体可独立完成核心筒作业面的全封闭防护，无需额外搭设临边防护设施，架体上预留的混凝土浇筑管道布设点位、临电线路走线路径都做了结构化预留，避免施工过程中临时布设管线影响架体爬升作业。
