利勃海尔HC-L塔式起重机结构三维建模

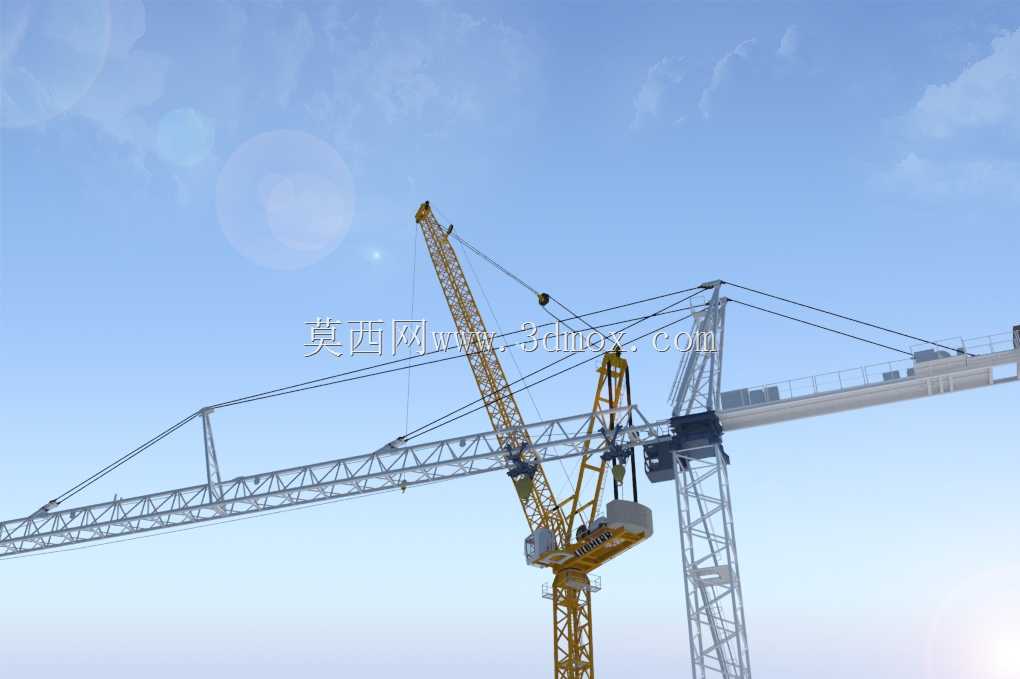

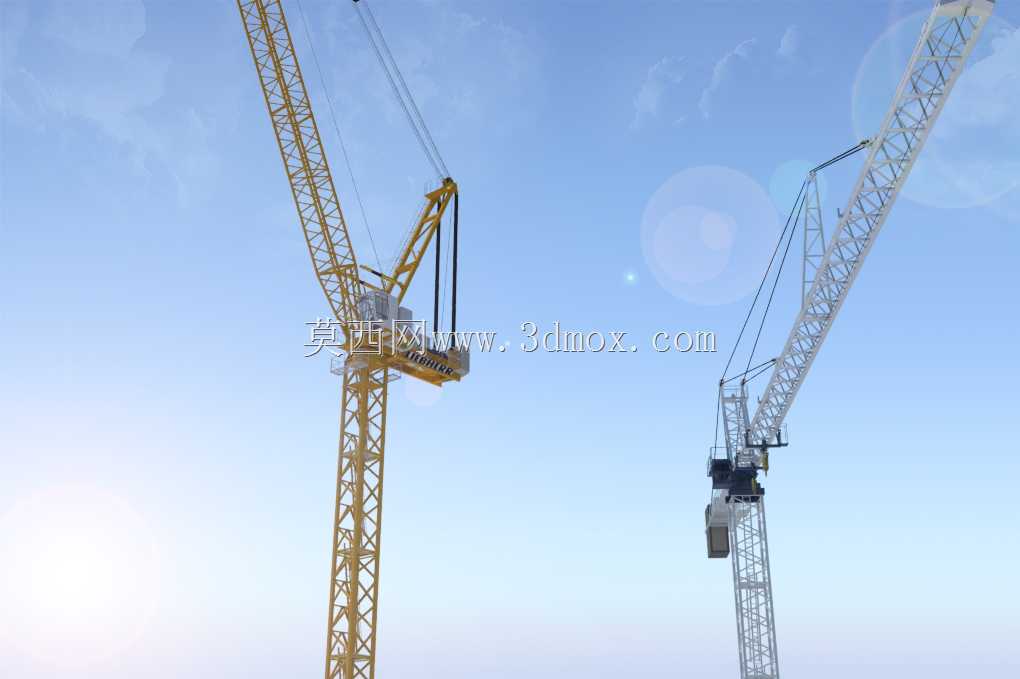

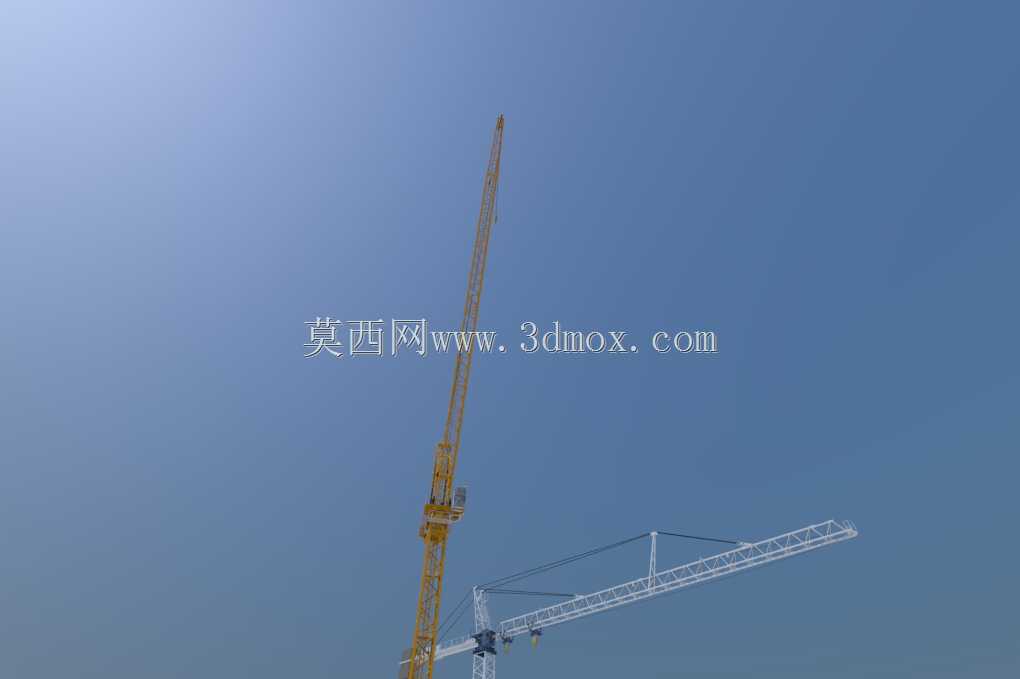

　　塔式起重机作为建筑施工领域核心垂直运输装备，承担着施工现场钢筋、模板、混凝土、预制构件等各类物料的高空水平与垂直转运作业，在超高层建筑、大型商业综合体、工业厂房等项目的施工环节中，是决定施工效率与作业覆盖范围的关键设备。本次建模的利勃海尔HC-L系列塔式起重机，针对城市核心区高密度建筑施工场景优化设计，其起重臂采用变截面桁架结构，在保证长距离作业刚度的前提下，最大限度降低结构自重，减少整机倾覆力矩，适配狭小施工场地的安装与作业需求。从结构设计逻辑来看，该机型的塔身采用标准节模块化拼接设计，单节标准节通过销轴与高强度螺栓实现可靠连接，可根据项目实际建筑高度灵活调整塔身总高度，无需额外定制非标准结构件，大幅降低设备转场与安拆成本。

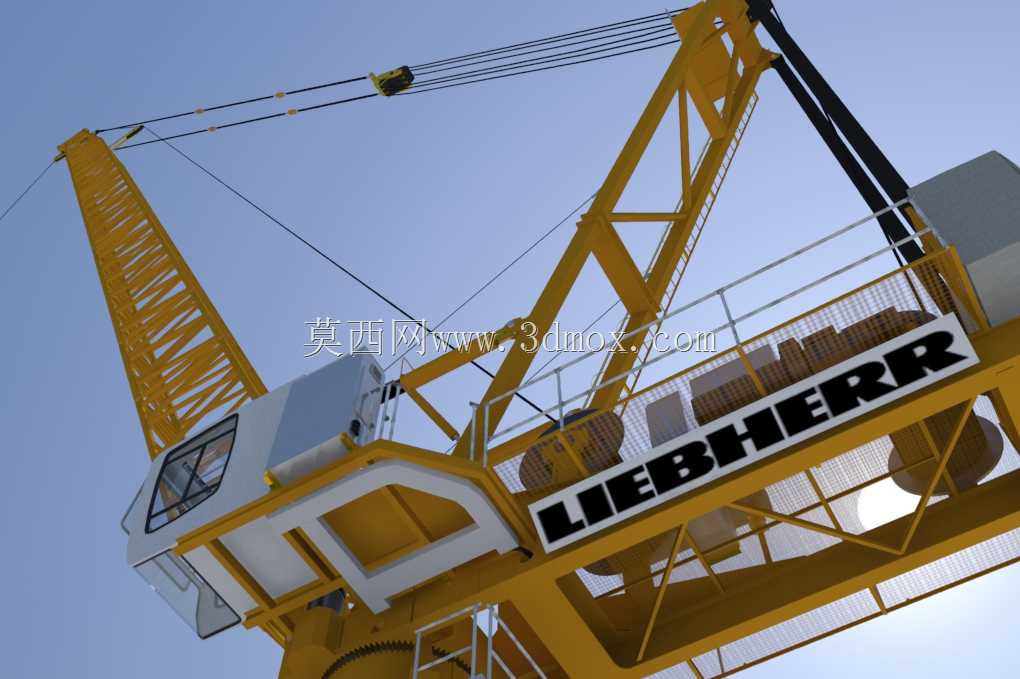

　　塔顶部分采用前倾式人字架结构，配合变幅小车的牵引系统，可实现不同幅度下的额定起重量匹配，起重臂根部铰点位置经过受力优化，将起升载荷产生的弯矩通过塔身主弦杆均匀传递至底部基础，避免局部应力集中导致的结构疲劳损伤。司机室采用侧置外挂式布局，视野覆盖整个作业幅度范围，内部操控台的布局完全贴合实际操作逻辑，起升、变幅、回转三大机构的操控手柄位置符合人体工程学设计，减少操作人员长时间作业的疲劳感。起升机构布置在起重臂根部的平台区域，采用多层缠绕卷筒设计，配合排绳器可保证钢丝绳在大起升高度下的整齐排列，避免乱绳导致的设备故障；变幅机构则安装在起重臂臂头位置，通过牵引钢丝绳带动变幅小车沿起重臂下弦杆轨道运行，小车滚轮采用带侧缘的槽型结构，

　　可抵消作业过程中产生的横向载荷，防止小车脱轨。回转机构采用双电机驱动的行星齿轮减速结构，配合回转支承的大齿圈传动，可实现360度全范围回转，启动与制动过程采用变频调速控制，启停平稳无冲击，避免吊重晃动带来的安全隐患。平衡臂尾部布置有固定式配重块，配重块的重量与起重臂长度、最大额定起重量经过严格的力矩匹配计算，保证在不同作业幅度下整机的力矩平衡，防止超载作业引发的倾覆事故。从安装边界来看，该机型的基础采用预埋地脚螺栓的固定式基础，基础尺寸根据最大独立高度设计，混凝土基础的承载能力需满足整机自重加最大额定起重量的1.2倍安全系数要求；附着装置采用三杆式附着架，附着间距根据塔身自由端高度的规范要求设置，附着点的建筑结构承载能力需经过验算，

　　避免附着作用力对建筑结构造成损伤。在实际作业场景中，该机型可适配不同长度的起重臂配置，最短臂长配置下可覆盖小范围高密度作业区域，最大臂长配置下可覆盖半径数十米的作业范围，满足不同规模施工项目的物料转运需求。建模过程中对桁架结构的弦杆、腹杆连接节点做了精细化还原，每一处节点的连接板、螺栓、销轴位置都与实际设备结构一致，可直接用于施工方案模拟、设备安拆交底、作业范围碰撞检查等工程场景，帮助施工团队提前预判设备布置过程中可能存在的结构干涉、作业盲区等问题，优化施工现场的设备布置方案，减少施工过程中的设备调整成本。设备的走台、护栏、爬梯等附属结构也完全按照实际安全规范设计，爬梯的踏步间距、护栏高度、走台防滑板的结构都符合工程机械安全标准，可用于特种设备作业人员的培训模拟场景，帮助操作人员熟悉设备结构与安全操作边界。
