Locost轻量化双座跑车底盘结构三维模型

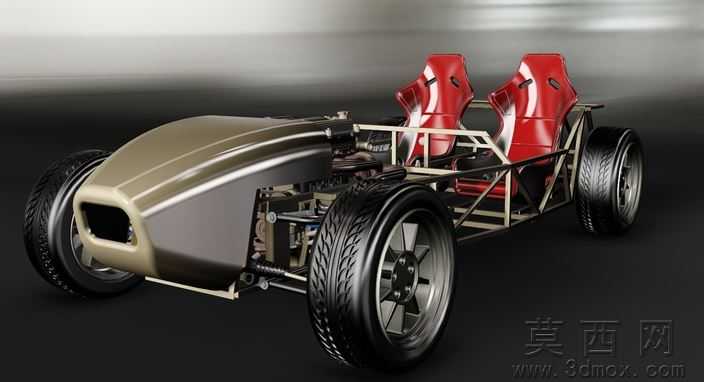

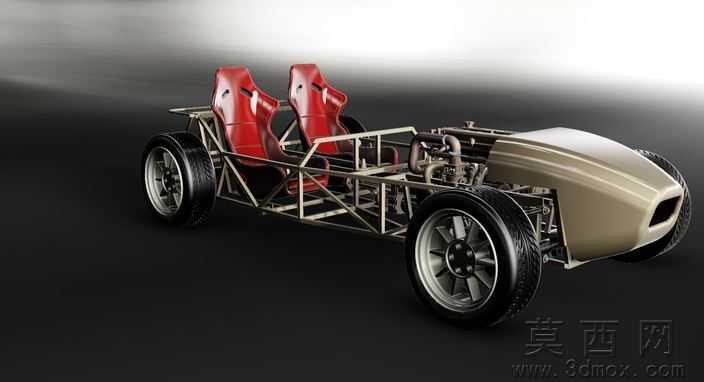

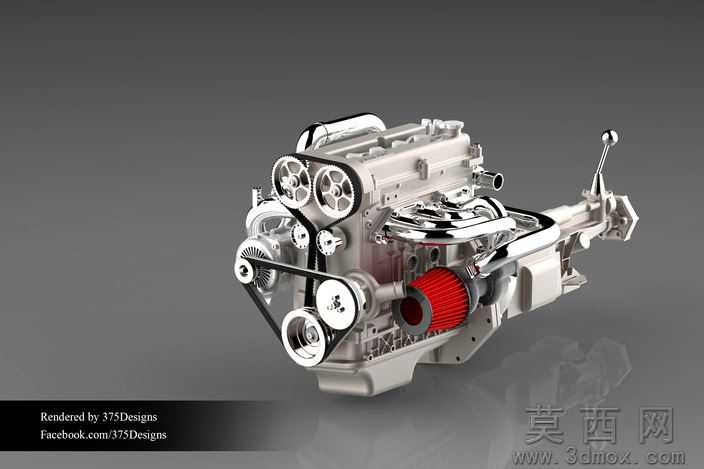

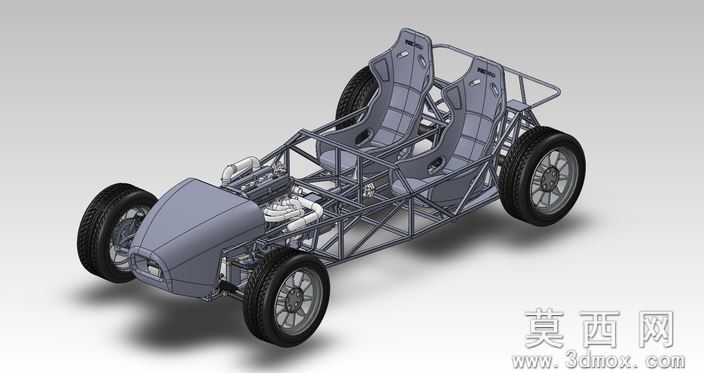

本模型为Locost轻量化双座跑车底盘结构三维建模成果，建模阶段以经典Locost管式空间车架为核心基准，首先完成钢管桁架的空间点位定位，按照实车1:1比例绘制每根承载钢管的路径曲线，通过扫描特征生成等壁厚管体，再对车架连接节点做布尔合并处理，还原焊接式车架的整体刚性结构，同时预留动力总成、悬架、制动、座椅等部件的安装定位孔位，确保各子装配体的装配基准完全匹配。参数设计层面，严格匹配实车配置参数：转向系统采用齿轮齿条式转向机构，主销后倾、外倾参数均按照赛道驾驶取向设定；制动系统匹配福特9寸特色活轨车尾轮毂鼓式制动器，制动管路沿车架纵梁内侧布置，预留制动总泵安装位；传动系统适配zetec/siera动力传动总成，明确发动机悬置点位、传动轴连接法兰尺寸、差速器安装支座结构；座椅部分还原Recaro运动座椅的安装支架结构，双座布局的横向间距、座椅靠背倾角均符合人体工程学设计要求，同时匹配双座五点式安全带的安装锚点。渲染材质环节，对不同部件做差异化材质赋予：车架钢管采用哑光金属灰磨砂材质，还原裸金属车架的工业质感；车头整流罩采用香槟金哑光金属漆材质，模拟铝合金手工敲制的外壳质感；轮胎采用高细节橡胶材质，还原胎面花纹、胎壁标识的细节纹理；轮毂采用亮面抛光铝合金材质，搭配金属刹车盘、哑光黑刹车卡钳材质；运动座椅采用亮红色仿皮材质，搭配黑色金属座椅支架，通过环境光遮蔽、全局光照渲染，清晰呈现车架内部的结构层次，突出轻量化跑车裸露机械结构的硬核质感。结构原理上，完整呈现Locost跑车的后置后驱布局逻辑：管式空间车架作为核心承载结构，将动力总成、悬架系统、制动系统、转向系统、驾乘部件整合为统一整体，前悬架采用双叉臂独立结构匹配螺旋弹簧减震器，后悬架匹配整体桥鼓刹结构，转向机构通过转向柱连接方向盘与转向拉杆，传动系统将发动机动力经变速箱、传动轴传递至后轴差速器，最终驱动后轮实现动力输出，所有运动部件均保留装配约束关系，可直观演示转向动作、车轮转动的运动逻辑。软件兼容层面，模型提供SolidWorks原生可编辑格式，同时导出STEP、IGES通用中间格式，可兼容CATIA、UG NX、Creo、AutoCAD等主流三维设计软件，不同软件导入后可保留完整装配结构与零件特征，支持后续编辑修改、工程图导出、仿真分析操作，同时附带高清效果图与Showcase渲染源文件，可直接用于展示演示。研发教学应用层面，该模型可作为高校车辆工程专业的汽车构造、底盘设计课程教学案例，帮助学生理解管式空间车架的承载原理、轻量化跑车的布局逻辑；也可作为业余造车爱好者、改装车从业者的设计参考，用于自制跑车的结构验证、零部件尺寸匹配；还可用于赛车文化科普展示、汽车主题文创内容制作，为轻量化跑车设计、复古赛车复刻提供精准的三维数据参考。
