多规格套筒螺母配套组件结构设计

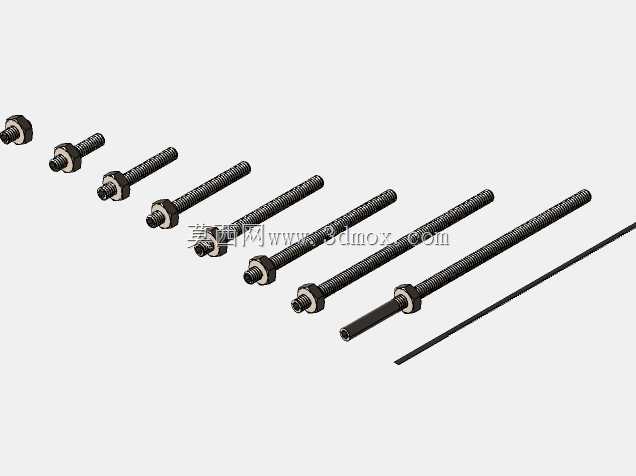

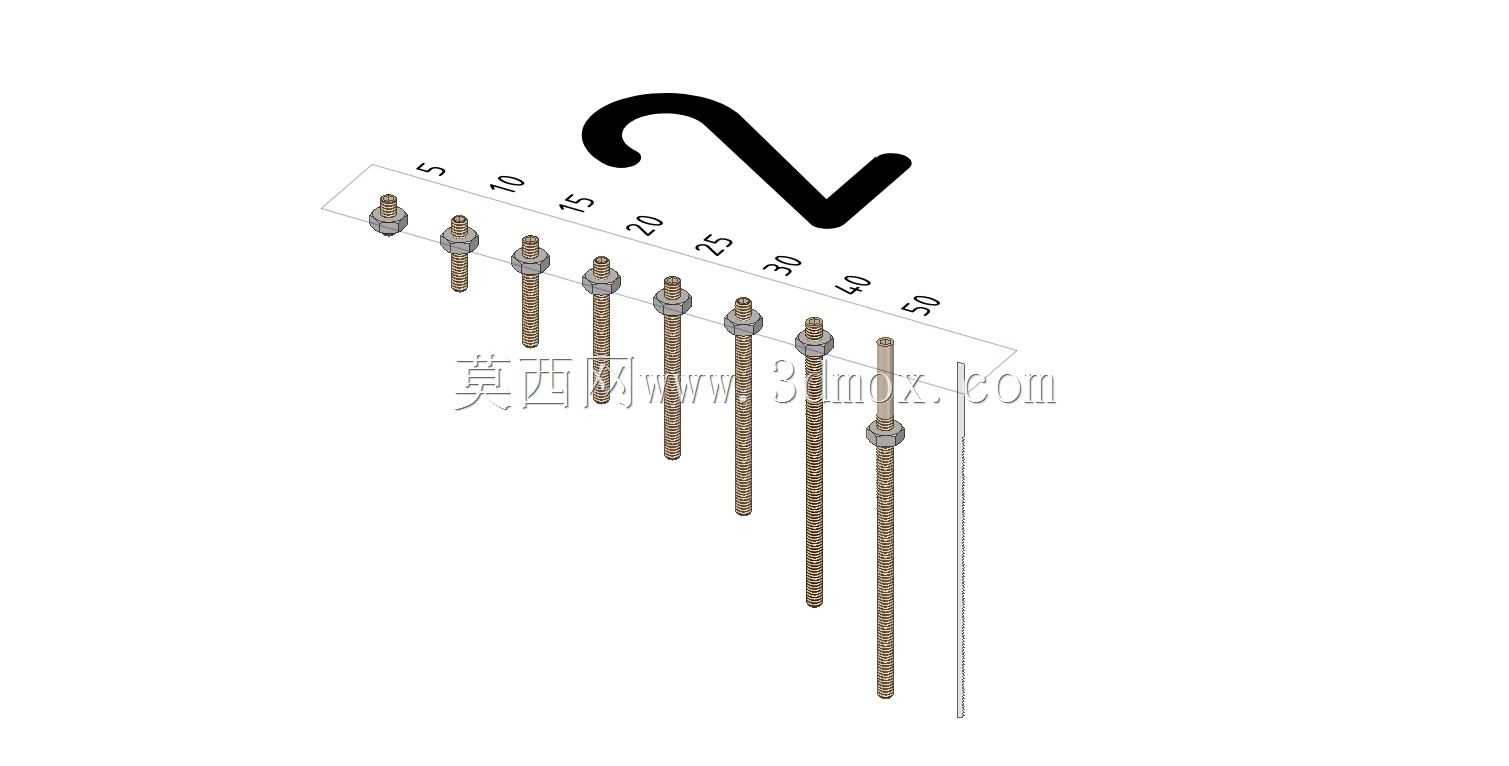

　　这套套筒与螺母配套组件，是面向通讯设备内部结构紧固、小型电子模组装配场景开发的标准连接部件，日常在通讯基站内部模块固定、手持通讯终端结构锁附、工业通讯网关装配环节都能见到这类组件的应用，主要作用是实现不同厚度板材、结构件之间的可拆卸刚性连接，同时兼顾安装后的防松需求与装配效率。从结构设计逻辑来看，整套组件覆盖了5mm到50mm区间的多长度规格套筒，搭配统一规格的六角螺母，能够适配不同安装间距的连接需求，不需要在装配时临时裁切杆件或者搭配多套不同标准的紧固件，减少现场装配的零件选型成本。套筒部分采用外螺纹全段滚压成型的工艺结构，杆部表面的螺纹牙型均匀，啮合时的接触面积足够，不会出现局部应力集中导致的螺纹滑牙问题，端部做了倒角导向处理，

　　在穿入安装孔的时候能够自动对中，不需要额外对准孔位，能有效提升流水线装配的作业效率。配套的螺母采用标准六角外形，对边尺寸符合通用手动工具、电动起子的套筒适配标准，不需要定制专用工装就能完成锁附作业，螺母端面做了压花防滑处理，在手动预紧的时候能够增加摩擦力，避免手指打滑导致预紧不到位的情况。在安装边界设计上，不同长度规格的套筒都做了统一的杆径控制，所有规格都能适配直径一致的安装通孔，不需要针对不同长度的套筒加工不同尺寸的安装孔，降低结构件的加工复杂度。套筒的螺纹末端做了收牙处理，不会出现尾端螺纹毛刺刮伤安装孔内壁或者线材的问题，在通讯设备内部走线密集的场景下，能够避免绝缘层被金属毛刺划破导致的短路风险。从实际使用的工况适配角度，

　　这套组件的连接强度能够满足通讯设备日常运输、安装过程中的振动载荷要求，螺母与套筒螺纹啮合后，在常规的设备振动环境下不会出现自行松脱的情况，不需要额外加装防松垫圈或者点胶处理，就能满足通讯行业设备的可靠性测试标准。在结构建模过程中，每一个规格的套筒都严格对应实际加工的尺寸公差，螺纹部分采用真实牙型建模而不是贴图示意，在做装配干涉检查的时候，能够准确模拟螺纹啮合的实际状态，不会出现建模时显示无干涉、实际装配时出现螺纹卡滞的问题。不同长度规格的套筒做了参数化的特征建模，只需要调整长度参数就能快速衍生新的规格，不需要重新绘制杆部与螺纹特征，能够快速响应不同项目的定制化长度需求。组件的整体外形做了无锐边处理，所有金属切削的端面都做了微小倒角，

　　在装配作业时不会划伤操作人员的手部，也不会在设备内部刮伤其他相邻的零部件。在通讯设备的堆叠式模块安装场景下，这套组件可以作为支撑柱使用，既能够实现上下层模块之间的间距固定，又能通过两端的螺母锁紧实现模块的刚性固定，替代传统的铜柱加螺丝的组合方案，减少零件数量，降低BOM成本。针对户外通讯设备的使用场景，这套组件的结构设计预留了表面处理的厚度空间，建模时的尺寸已经考虑了镀锌、镀镍等表面处理层的厚度，不会因为表面处理导致尺寸超差无法装配。在做整机的三维装配时，这套组件的模型可以直接调用到不同的安装点位，通过长度参数快速匹配不同位置的安装间距，不需要逐个建模，能够大幅提升结构设计的效率。
